● мощности пламени – горелки микромощности, малой, средней и большой мощности;

● способу применения – ручные, машинные.

В безынжекторных горелках горючий газ и кислород поступают в смеситель под одинаковым давлением. Инжекторные горелки имеют устройство, обеспечивающее подачу горючего газа низкого давления в смесительную камеру за счет всасывания его струей кислорода, подводимого под более высоким давлением. Это устройство называется инжектором, а явление подсоса – инжекцией. Наиболее эффективны инжекторные горелки, отличающиеся высокой безопасностью, простотой обслуживания, надежностью работы и универсальностью.

На рис. 22, а – в представлены схема инжекторной горелки и конструкция инжекторного устройства. Кислород из баллона под рабочим давлением через ниппель, газоподводящую трубку и вентиль поступает в сопло инжектора. Выходя из сопла с большой скоростью, он создает разрежение в ацетиленовом канале, в результате чего ацетилен, проходя через ниппель, трубку и вентиль, подсасывается в смесительную камеру. В этой камере образуется горючая смесь, которая, проходя через наконечник и мундштук, сгорает на выходе из горелки, образуя сварочное пламя.

Для нормальной работы инжекторных горелок необходимо, чтобы давление кислорода составляло 150–500 кПа (1,5–5,0 кгс/см 2), а давление ацетилена – 3–120 кПа (0,03–1,2 кгс/см 2). Устойчивое горение пламени достигается при скорости истечения горючей смеси 50–170 м/с.

На рис. 22, д представлена схема безынжекторной горелки. Вместо инжектора у нее – смесительная камера наконечника. При подключении безынжекторной горелки к газовым баллонам применяют редуктор, автоматически поддерживающий равенство рабочих давлений кислорода и ацетилена (рис. 22, г ).

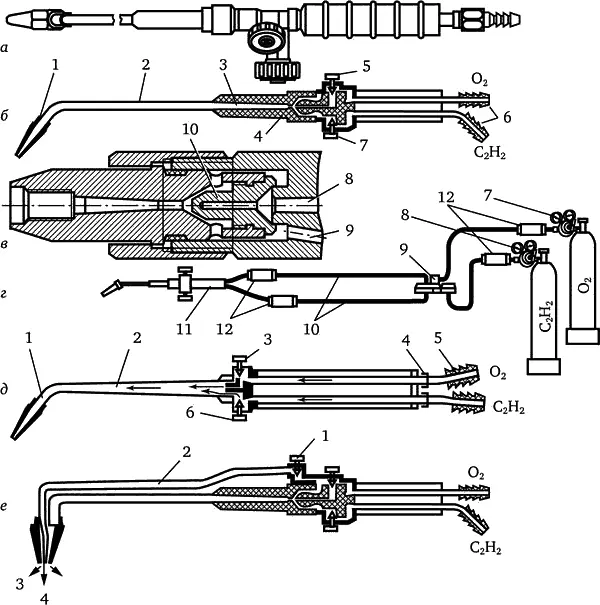

Рис. 22. Горелки:

а – в – инжекторная (общий вид, конструкция горелки и инжектора; 1 – мундштук; 2 – наконечник; 3 – смесительная камера; 4 – сопло инжектора; 5, 7 – вентили кислорода и ацетилена; 6 – ниппели; 8, 9 – каналы для подачи кислорода и ацетилена; 10 – инжектор); г – схема подключения безынжекторной горелки к газовым баллонам; д – конструкция безынжекторной горелки ( 1 – мундштук; 2 – наконечник; 3, 6 – вентили кислорода и ацетилена; 4, 5 – ниппели кислорода и ацетилена; 7, 8 – баллонные редукторы; 9 – редуктор равных давлений; 10 – рукава; 11 – горелка, 12 – предохранительные устройства); е – инжекторный резак ( 1 – вентиль режущей струи кислорода; 2 – трубка подачи кислорода к мундштуку; 3 – подогревающее пламя; 4 – режущая струя кислорода)

Кислород через ниппель, регулировочный вентиль и специальные дозирующие каналы поступает в смесительную камеру горелки. Аналогично через ниппель и вентиль подается ацетилен. Из смесительной камеры горючая смесь проходит через наконечник и выходит из мундштука, образуя сварочное пламя.

Мощность пламени выбирают в зависимости от толщины свариваемого металла и его теплофизических свойств. Регулируют пламя подбором наконечника горелки. Правила выбора сварочной горелки и наконечников к ней приведены в табл. 9 и 10.

При работе с газовым оборудованием огромную опасность представляет возможность попадания в него взрывной волны при обратных ударах пламени из сварочной горелки или резака. Обратным ударом называется воспламенение смеси газов в каналах горелки или резака и распространение пламени навстречу потоку горючей смеси. Дело в том, что горючая смесь сгорает с определенной скоростью. Из отверстия мундштука горелки или резака она вытекает также с определенной скоростью, которая должна быть больше скорости сгорания. В противном случае пламя проникнет в канал мундштука и воспламенит смесь в каналах горелки или резака, что вызовет обратный удар пламени. Обратный удар может произойти также от перегрева и засорения канала мундштука горелки.

Обратный удар характеризуется резким хлопком и гашением пламени. Горящая смесь газов устремляется по ацетиленовому каналу горелки или резака в шланг, а при отсутствии предохранительного затвора – в источник горючего газа, что может привести к его взрыву и вызвать серьезные разрушения и травмы.

Безопасность работ при газовой сварке обеспечивает группа предохранительных устройств, устанавливаемых между баллоном и горелкой (рис. 22, г , поз. 12). К ним относятся обратный клапан, пламегаситель, предохранительный и отсечный клапаны.

Обратный клапан– предохранительное устройство, предотвращающее обратный ток газа. Его устанавливают на редуктор. Клапан открывается под действием газовой струи, а закрывается под действием пружины, когда давление газа на выходе из клапана превышает давление при нормальном потоке газа.

Обратный клапан, срабатывающий при определенном давлении, присоединяют к горелке для предотвращения обратного тока газа и снижения вероятности обратного удара пламени, когда давление газа на выходе превышает нормальное.

Пламегасительподключают к горелке. Это предохранительное устройство, предотвращающее прохождение в защищаемое оборудование, аппаратуру и коммуникации пламени при его обратном ударе. Пламегасители подразделяют на два класса: класс I (тяжелый тип) и класс II (легкий тип). В зависимости от конструкции различают пламегасители одно– и двустороннего действия.

Предохранительный клапан– устройство, автоматически сбрасывающее газ в атмосферу при превышении заданного уровня давления и прекращающее истечение газа при снижении давления до этого уровня.

Предохранительные затворы бывают водяные и сухие. Первые предназначены для защиты ацетиленовых генераторов и трубопроводов для горючих газов от проникновения в них пламени при обратном ударе, а также кислорода из горелки или резака и воздуха из атмосферы. Для работы с баллонными редукторами применяют сухие затворы. Это комбинированное предохранительное устройство на основе пористой вставки из металлокерамики в сборе с обратными клапанами.

Отсечный клапан– предохранительное устройство, прекращающее подачу газа при критическом значении температуры, наличии противодавления на выходе из клапана либо превышении заданного значения расхода газа.

В этом разделе мы рассмотрим основы практической работы сварщика – методы выполнения сварных швов электродуговой и газовой сваркой, дуговую и газовую резку металла, особенности термитной сварки, а также методики уменьшения объемных деформаций металла после сварочного процесса.
