При воздушно-дуговой и кислородно-дуговой резкеметалл расплавляется теплом электрической дуги, а затем выдувается из зоны реза сжатым воздухом или струей кислорода. При этом небольшая часть металла сгорает в кислороде. Этот способ применяют для удаления дефектных мест под заварку и разделительной резки листов из нержавеющей стали толщиной до 20 мм. Резку проводят на постоянном токе угольным (графитовым) электродом с помощью специальных резаков. Подача сжатого воздуха обычно боковая под давлением 0,4–0,5 МПа. Струя кислорода подается к месту реза параллельно угольному или графитовому электроду, иногда применяют специальные плавящиеся трубчатые электроды с подачей кислорода через внутреннее отверстие.

Резка плазменной струейоснована на расплавлении металла в месте реза и его выдувании потоком плазмы. Плазменную струю используют для резки металла толщиной от долей до десятков миллиметров. Благодаря высокой температуре и большой кинетической энергии плазменной струи такой резке подвергаются практически все металлы.

Дуговая сварка плавящимся металлическим электродом (проволокой) в среде защитного инертного/активного газа с автоматической подачей присадочной проволоки (MIG/MAG – Metal Inert/Active Gas) [17] Иногда этот метод сварки обозначают GMA (Gas Metal Arc). является наиболее употребимым методом в Европе, США и Японии. Его популярности способствуют высокая производительность и простая возможность автоматизации процесса сварки.

Технология сварки полуавтоматом несколько отличается от простой дуговой. Главное отличие – это безопасность техники и автоматизация процесса. Благодаря тому, что металлическая проволока во время сварки подается автоматически в зону сварки через сварочный пистолет, MIG/MAG часто называют полуавтоматической сваркой, так как обычно сварщик перемещает горелку вдоль шва вручную. Если при ручной дуговой сварке всю работу выполняет человек, то здесь требуются меньшие усилия.

Сварка MIG/MAG была изобретена в США в 1948 г. Изначально в ней использовались только инертные газы или аргон, содержащий лишь небольшие доли активных компонентов (например, кислорода). С 1953 г. в СССР вместо дорогостоящих инертных газов стали применять дешевый активный газ, а именно диоксид углерода (СО 2). До недавнего времени углекислота являлась наиболее распространенным видом защитного газа для полуавтоматической сварки. Сейчас наилучшим видом защитного газа для сварки стальных конструкций считаются сварочные смеси Ar + CO 2.

Кромки свариваемого изделия расплавляются дугой, горящей между изделием и плавящейся электродной проволокой, непрерывно поступающей в дугу (рис. 36). Проволока одновременно служит и токопроводящим электродом, и присадочным материалом. Дуга расплавляет проволоку и кромки изделия, образуя сварочную ванну. Дуга, металл сварочной ванны, плавящийся электрод и кристаллизующийся шов защищены от воздействия окружающей среды газом, подаваемым в зону сварки горелкой. По мере перемещения дуги сварочная ванна кристаллизуется, образуя сварной шов.

Метод MIG/MAG может использоваться для сварки как низко-, так и высоколегированных (нержавеющих) сталей, а также для сварки конструкций из алюминия и его сплавов. При этом обеспечивается высокое качество сварных соединений разнообразных металлов и их сплавов разной толщины, особенно при сварке в инертных газах из-за малого угара легирующих элементов. Эта технология обеспечивает высокую производительность сварочного процесса в различных пространственных положениях с хорошим качеством швов и низкую стоимость при использовании активных защитных газов.

Относительно новым применением этого метода является высокопроизводительная пайка MIG/MAG в среде защитного газа. Причем возможно различное сочетание соединяемых материалов: железо – железо, медь – медь, медь – железо и пр.

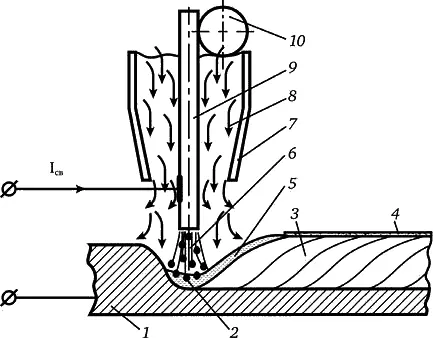

Рис. 36. Схема сварки MIG/MAG:

1 – изделие; 2 – капли электродного металла; 3 – металл шва; 4 – шлак; 5 – расплавленный металл; 6 – сварочная дуга; 7 – сопло горелки; 8 – поток защитного газа; 9 – сварочная проволока; 10 – механизм подачи сварочной проволоки

Современные производители выпускают много разного оборудования для сварки. Но, независимо от производителя и марок, принцип работы у всех полуавтоматов один: они дают сварочный ток, подают проволоку и регулируют поток газа.

Сварочные полуавтоматы бывают компактными или универсальными. У компактного устройства источник питания, управление и устройство подачи проволоки размещены в одном корпусе (рис. 37). Радиус действия равен длине пакета шлангов горелки и составляет 3–5 м в зависимости от диаметра используемого проволочного электрода. У универсального полуавтомата устройство подачи проволоки размещается отдельно в кожухе и связано с источником тока и устройством управления с помощью промежуточного кабеля. Его можно установить рядом с изделием, благодаря чему радиус действия увеличится на 10–20 м по сравнению с компактным устройством. Подающий проволоку механизм может быть тянущим, толкающим или универсальным, т. е. выполнять сразу две функции.

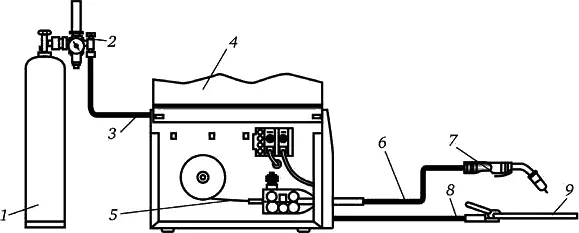

Рис. 37. Схема подключения сварочного полуавтомата:

1 – баллон с защитным газом; 2 – регулятор давления и расхода газа; 3 – рукав газовый; 4 – сварочный полуавтомат; 5 – сварочная проволока; 6 – пакет шлангов; 7 – горелка; 8 – провод массы с зажимом; 9 – изделие

Источник питания понижает высокое напряжение сети и обеспечивает подачу требуемого тока высокой силы даже в случае короткого замыкания. Так как при сварке MIG/MAG используется только постоянный ток, в качестве источников тока применяются только выпрямители и инверторы (принцип их действия был описан выше в главе «Источники сварочного тока»).

Для того чтобы соответствовать особым требованиям различных производственных задач, источники питания должны быть регулируемыми. У простых устройств для сварки MIG/MAG регулирование производится с помощью расположенного с первичной стороны трансформатора ответвления обмотки и переключателя ступеней обмоток трансформатора. В более дорогих источниках питания установка тока происходит в выпрямительной части с помощью управляемых вентилей (тиристоров). Некоторые аппараты сварки MIG/MAG оснащаются инверторами в качестве источников питания.
