Качество сварки MIG/MAG в значительной мере зависит от правильности выбора режимов работы сварочного аппарата (напряжение дуги, ток – скорость подачи проволоки, скорость сварки), а также от правильности выбора и расхода защитного газа (скорость подачи газа через сопло). Для регулировки расхода защитного газа целесообразно использовать редукторы с расходомерами поплавкового вида.

В устройстве подачи проволоки проволочный электрод с помощью подающих роликов подается к месту сварки в соответствии со скоростью его расплавления. При этом электрод вытягивается с катушки и проводится по пакету шлангов, на конце которого расположена горелка. Для этого перед подающими роликами расположен направляющий мундштук, приводящий проволоку в нужное положение, а позади роликов, в начале пакета шлангов, – приемный мундштук для проволоки. Установки механизированной сварки оснащаются еще и промежуточным направляющим устройством, устраняющим предварительный изгиб проволоки, возникающий вследствие наматывания ее на катушку.

Подающие ролики приводятся в движение электродвигателем постоянного тока с плавно регулируемой установкой скорости вращения. В современных устройствах для регулируемой сварки скорость подачи проволоки измеряется тахометром и регулируется вне зависимости от нагрузки. При сварке MIG/MAG скорость подачи проволоки, как правило, составляет от 2 до 20 м/мин, а в высокопроизводительных аппаратах и больше.

В пакет шлангов входят все необходимые виды проводки, т. е. электропроводка, шланг для подачи защитного газа, шланг подачи проволоки, управляющая линия, а у устройств, рассчитанных на высокие значения силы тока, – также подача и отвод охлаждающей жидкости. У аппаратов с водяным охлаждением электропроводка находится в линии рециркуляции воды. Поэтому сечение проводки может быть меньше, чем в аппаратах без охлаждения, а пакет шлангов становится более гибким.

Шланг подачи проволоки при сварке нелегированных и низколегированных сталей представляет собой стальную спираль. При использовании проволочных электродов из хромоникелевой стали или из алюминия и других металлов для подачи используется шланг из износостойкого синтетического материала (например, тефлона) с лучшим коэффициентом трения, чем у стали.

Благодаря линии управления управляющие сигналы передаются от горелки к системе управления. Для этого на держателе горелки находится переключатель, с помощью которого можно управлять необходимыми при сварке функциями. Например, включать низкую скорость подачи проволочного электрода при зажигании и настройку времени затухания дуги при завершении сварки. Благодаря настраиваемой низкой скорости подачи проволочного электрода при зажигании процесс зажигания становится надежнее, так как еще слабо горящая дуга на холодном изделии не тушится быстро подаваемой проволокой.

Настраиваемое время затухания, т. е. отключение подачи проволоки чуть раньше, чем сварочного тока, предотвращает пригорание электрода в кратере в конце шва. Другая программа предотвращает образование слишком большой капли на конце проволоки при окончании сварки, которая могла бы помешать при новом зажигании. Есть возможность плавного пуска тока в начале и соответствующего понижения тока при окончании сварки.

На конце пакета шлангов находится сварочная горелка. Горелки выпускаются нескольких типов. Чаще всего применяют S-образные горелки (рис. 38). Они обладают небольшим весом, благодаря чему обеспечивается очень хороший доступ дуги к месту сварки. Вместо такой горелки можно приобрести горелку для скоростной сварки или сварочный пистолет (двухтактную горелку). Для цифровой сварочной установки производятся специальные горелки с жидкокристаллическим дисплеем и дистанционным регулятором, при работе с которыми можно считывать параметры сварочного процесса с дисплея и регулировать их с горелки. Бывают и горелки, непосредственно на которых расположена мини-катушка для очень мягкой и тонкой проволоки. Двигатель подачи проволоки у таких горелок находится в держателе.

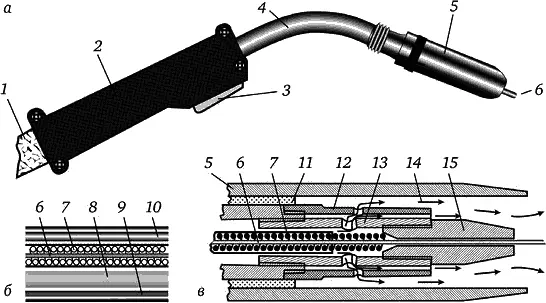

Рис. 38. Горелка для сварки MIG/MAG:

а – общий вид S-образной горелки; б – сечение пакета шлангов; в – сечение головки; 1 – пакет шлангов; 2 – рукоятка; 3 – кнопка «Пуск»; 4 – гусак; 5 – сопло; 6 – сварочная проволока; 7 – спираль; 8 – силовой кабель; 9 – кабель управления; 10 – газовый шланг; 11 – изолятор; 12 – внешний диффузор; 13 – внутренний диффузор; 14 – защитный газ; 15 – наконечник

В зависимости от установленных сварочных параметров и используемого защитного газа при сварке MIG/MAG устанавливаются различные формы переноса электродного металла, называемые также рабочими состояниями дуги. При этом значение имеют как физические явления, такие как поверхностное натяжение и вязкость металла, сила тяготения и плазмоток, так и электрические силы, например сила Лоренца. Лоренцева сила, называемая также пинч-эффектом [18] От англ. to pinch – отщипывать. , – это сила, зависящая от окружающего магнитного поля и направленная радиально внутрь (рис. 39). Она сужает расплавленный конец электрода и отрывает от него отдельные капли.

Короткая дуга.Короткая дуга появляется при низких силах тока и напряжениях дуги. Ее название означает не только то, что речь идет об очень короткой дуге, но и то, что при такой дуге происходит перенос металла особого рода. Под влиянием тепла дуги на конце электрода образуется маленькая капля, которая уже в скором времени входит в контакт со сварочной ванной из-за небольшой длины дуги. Возникает короткое замыкание, и дуга гаснет. Капля всасывается сварочной ванной с конца электрода вследствие воздействия поверхностного натяжения ванны, пинч-эффект не оказывает существенного влияния на отделение капли из-за небольшой силы тока. Затем дуга снова загорается. Этот процесс регулярно повторяется, в зависимости от используемого защитного газа, примерно 20–100 раз в секунду. Во время фазы короткого замыкания ток возрастает, однако из-за небольших размеров капли эта фаза длится очень недолго, и пики тока оказываются не очень высокими. Кроме того, скорость возрастания тока в обычных источниках ограничивается дроссельными катушками в сварочном контуре. Поэтому повторное зажигание дуги после короткого замыкания происходит плавно и без сильного брызгообразования. В инверторах избыточное возрастание тока предотвращается программным обеспечением источника питания. Такой процесс происходит во всех защитных газах и в особенности подходит для сваривания корневых слоев, тонких листов и для сварки в стесненных условиях.
