Обсадную трубу можно крепить к пяте тоже двумя способами – непосредственно сваркой или вставляя ее в опорную трубу, которая, в свою очередь, приварена к пяте. Внутренний диаметр опорной трубы должен соответствовать наружному диаметру обсадной (этот вариант и показан на рис. 74, узел Г). Весь опорный узел устанавливается строго вертикально и с максимально возможной точностью в центр подготовленного под лестницу проема.

Верхняя часть обсадной трубы должна заканчиваться резьбой. После сборки лестницы на эту резьбу нужно навернуть муфту и обжать ступени для придания им статической устойчивости. Однако обжимную муфту зачастую не ставят, заменяя ее еще одной трубой, наворачиваемой на резьбу. Такая труба служит и обжимной муфтой, и стойкой ограждения, а при слабом нижнем опорном узле – еще и деталью верхнего узла крепления лестницы. К ней крепится пластина, соединяющая верхнюю часть лестницы и верхнее ограждение проема. Эта пластина также выполняет двойную функцию – служит поручнем ограждения и силовым элементом (связью) верхнего узла.

Резьба в верхней части трубы должна начаться под нижней плоскостью лестничной площадки или в ее теле и закончиться на 10–15 витков выше верхней пласти. Резьбу нарезают клуппом или приваривают к концу трубы готовый сгон. При этом виде работ нужно обязательно снимать фаску с обеих стыкующихся поверхностей. Если фаска не была снята, сварной шов нельзя будет обработать (снять наплывы напильником или наждаком), следовательно, с установкой ступеней возникнут проблемы, их можно будет надеть на трубу только снизу, а это не всегда удобно. Чтобы при сварке деталей опорной стойки соблюсти их соосность, обе детали насаживают на деревянный кол и прихватывают сваркой. Потом кол вынимают и проваривают весь шов.

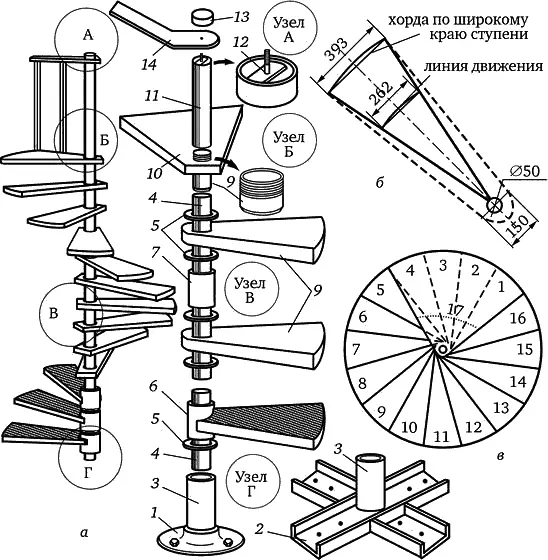

Рис. 74. Винтовая лестница:

а – общий вид; б – ступень; в – план лестницы (вид сверху); 1 – фланец; 2 – крестовина; 3 – опорная труба; 4 – обсадная труба (центральная стойка); 5 – регулировочная шайба; 6 – металлическая ступень с втулкой; 7 – гильза; 8 – деревянная ступень; 9 – сгон со снятой фаской; 10 – верхняя площадка; 11 – обжимная труба (стойка ограждения); 12 – крепление поручня (площадка с приваренным болтом); 13 – декоративное навершие; 14 – поручень

Высоту опорных гильз нужно скорректировать в зависимости от того, утоплен узел в конструкцию пола или установлен на его поверхности. Лучше гильзы сделать чуть ниже, чем нужно, тогда высоту, равную подъемам ступеней, можно добрать шайбами. Диаметр гильз подбирают таким, чтобы центральная опорная стойка (обсадная труба) входила в них без видимого зазора, а лучше – внатяг. Например, на бесшовную толстостенную трубу с внешним диаметром 50 мм можно надеть трубу ∅ 57 мм с толщиной стенок 3 или 3,5 мм (ГОСТ 8732–78). Это относится к любой винтовой конструкции лестницы – как с металлическими, так и с деревянными ступенями (на рис. 74 для примера показаны оба варианта). Если ступени сделаны из древесины, общая высота гильзы и регулировочных шайб должна быть чуть выше высоты вертикального шага ступенек – примерно на 1–2 мм. Тогда при обжиме лестницы шайбы слегка сомнут древесину ступеней и обеспечат плотное соединение, способствующее прочности ступенек и всей лестницы.

Все гильзы изготавливают одинакового размера, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу и высоту установки первой ступеньки. Перед установкой гильзы окрашивают, хромируют, никелируют или оклеивают самоклеящимися обоями под дерево. Регулировочные шайбы вытачивают на токарном станке.

Вместо точеных регулировочных шайб можно применить стандартные сантехнические фланцы. Практически все стальные трубы можно состыковать на фланцевых соединениях, и эти стандартные фланцы могут быть использованы не по прямому назначению, а в качестве шайб.

Обжимная труба (стойка перил) делается из той же трубы, что и гильзы, с внутренней резьбой на нижнем конце. Резьба может быть и внешней, тогда соединение производится через сантехническую муфту.

Вверху лестницу можно прикрепить двумя способами: напуском площадки на перекрытие и жесткого ее закрепления либо жестким прикреплением к обжимной трубе поручня ограждения лестничного проема. Если крепление лестницы будет осуществляться через площадку (верхнюю ступеньку), то поручень ограждения можно прикрепить к обжимной трубе через саморез, накрывая узел декоративной деревянной крышкой. Если же лестницу нужно крепить к ограждению проема, то к обжимной трубе изнутри привариваем стальную перекладину с приваренным болтом М6 – М8 и крепим поручень красивым навершием с гайкой (рис. 74, узел А).

Удобство и внешний облик лестницы в значительной мере определяются ограждением – перилами, которые должны быть не только прочными, но и архитектурно выразительными. Ими должны быть оснащены все лестницы, имеющие более пяти ступеней. При ширине марша 1,25 м поручень может быть с одной стороны, а при ширине марша от 1,25 до 2,50 м поручни должны быть с обеих сторон, причем с одинаковым уклоном. Галереи и балконы, начиная с перепада высот 1 м, также обязательно ограждаются. Высота перил на высоте менее 12 м должна быть 90 см, более 12 м – 110 сантиметров.

Ограждения можно разделить на две группы: сплошные и решетчатые. Первые зрительно уменьшают помещение, поэтому такое решение подходит только для обширных площадей и очень широких лестниц. Решетчатые ограждения состоят из вертикальных металлических или деревянных стоек либо декоративных решеток и прикрепленного к ним поручня. Перильное ограждение из металла применяется достаточно широко. Всем известны однообразные металлические ограждения лестничных маршей в стандартных многоэтажках. Перила таких лестниц обычно изготовлены из вертикальных металлических стоек с деревянным поручнем (рис. 75, а ) и не отличаются высокими эстетическими качествами. Но практика показывает, что из одного и того же материала можно изготовить совершенно разные конструкции. Технологичность металла и мастерство исполнителя позволяют создать самые разнообразные формы перильного ограждения даже из прямолинейных элементов, не прибегая к технологии ковки и гнутья. Металлические промежуточные стойки могут устанавливаться не только вертикально, но и параллельно оси лестничного марша и даже под некоторым углом. В таком случае верхний элемент заполнения играет роль перил или их основания, а нижний элемент является составным и вваривается между несущими стойками (рис. 75, б ).
