Юрий Подольский - Сварочные работы. Практическое пособие

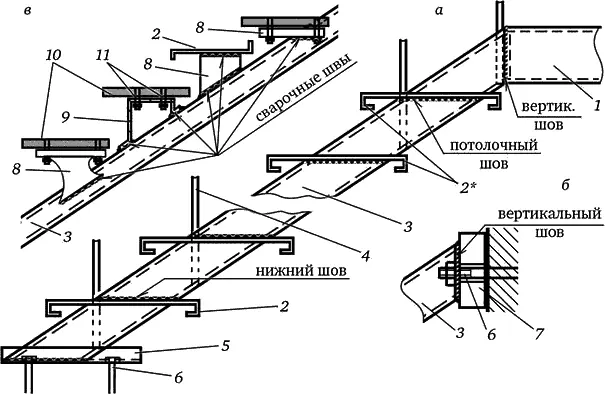

Рис. 69. Марш цельнометаллической лестницы:

а – общий вид с креплением к лестничной площадке; б – крепление к перекрытию; в – варианты крепления ступеней; 1 – лестничная площадка; 2 – металлические ступени; 3 – тетива; 4 – стойка ограждения; 5 – нижняя опора; 6 – анкерные крепления; 7 – верхняя опора; 8 – косынки; 9 – гнутая опора из полосы; 10 – деревянная проступь; 11 – болты или шпильки крепления проступи

Эту же лестницу можно выполнить и по другой схеме – не с тетивами, а с косоурами, в качестве которых будут использованы те же швеллеры. В этом случае к ним необходимо приварить косынки из листовой стали толщиной 4–5 мм с кронштейнами для крепления ступеней, которые могут быть как стальными (в этом случае кронштейны не нужны, ступени крепятся к косынкам сваркой), так и деревянными (в этом случае они крепятся к кронштейнам болтами). Варианты такого крепления представлены на рис. 69, в . Вместо сплошных косынок можно выгнуть опоры для ступеней из полосовой стали 25 × 5 мм (рис. 69, в , 9).

Перильное ограждение проще всего сделать из уголка с шириной полки 45 мм, а стойки для него выполнить из арматурного прута ∅ 16 мм или квадрата 20 × 20 миллиметров.

Из предыдущего примера понятно, что, кроме цельнометаллических, могут быть и комбинированные лестницы: их каркас сварен из металла, а сверху обшит деревом – полностью или частично. Такая конструкция достаточно легкая и прочная. Под нее не нужно специальное основание, но она способна выдерживать большие нагрузки. Единственное слабое место – деревянная обшивка; зато при необходимости ее можно легко заменить новой.

Вот один из простейших вариантов такой конструкции. Особенность данной лестницы в том, что деревянные проступи укреплены на одном косоуре (рис. 70, а – г ).

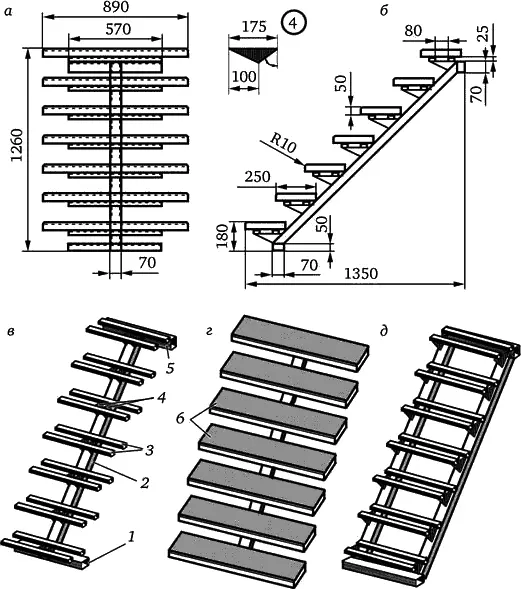

Рис. 70. Простая металлическая лестница на косоуре:

а – вид спереди; б – вид сбоку; в – каркас; г – общий вид; д – каркас с двумя косоурами; 1 – нижняя опора; 2 – косоур; 3 – основа для деревянных ступеней; 4 – косынки-подкосы; 5 – верхняя опора; 6 – деревянная проступь

Для изготовления такой лестницы понадобятся следующие заготовки:

● прямоугольная труба 70 × 50 × 5 длиной 1600 мм – 1 шт.;

● прямоугольная труба 70 × 50 × 5 длиной 570 мм – 2 шт.;

● прямоугольная труба 40 × 25 × 3 длиной 570 мм – 14 шт.;

● косынки из листового металла толщиной 4–5 мм – 14 шт.;

● деревянные ступени 50 × 250 × 890;

● крепеж ступеней (саморезы по металлу).

Сварить такой каркас несложно. После подготовки и разметки всех деталей к косоуру с обеих сторон приваривают подкосы для основы ступеней, выполненные в виде косынок. Затем к горизонтальным ребрам косынок приваривают короткие трубы, к которым будут крепиться деревянные ступени.

Верхний и нижний упоры приваривают к косоуру в зависимости от условий монтажа лестницы – либо до приваривания косынок, либо в конце сварочных работ. Швы после сварки обрабатывают абразивным кругом, стараясь максимально сгладить все неровности. Затем каркас нужно загрунтовать и вскрыть лаком или краской, чтобы избежать коррозии металла.

Деревянные ступени крепят саморезами по металлу. Отверстия в дереве под крепеж можно закрыть цилиндрическими деревянными пробками. В завершение работ поверхность ступеней шлифуют и покрывают лаком.

Эту же конструкцию можно слегка модернизировать и выполнить с двумя косоурами. Такая лестница получится более надежной, а добавить понадобится только еще одну трубу 70 × 50 × 5 длиной 1600 мм (рис. 70, д ).

Выгодным решением для благоустройства загородных апартаментов является каркас междуэтажной лестницы из прямоугольных металлических труб с наварными косоурами. Самая простая и в то же время наиболее распространенная и компактная форма лестницы – прямая двухмаршевая с одной переходной площадкой (рис. 71). При правильном подборе материалов конструкция будет нести значительные нагрузки без дополнительного крепления.

С учетом того, что для постройки понадобится большое количество однотипных заготовок, за ширину ступени можно принять 300 мм, а за высоту подступенка – 150 мм. В случае крайней необходимости можно слегка изменить эти параметры: ширина ступени 280–300 мм, высота 140–160 миллиметров.

Прежде всего нужно выкопать котлован в том месте, куда будет опираться первый лестничный марш. Его глубина около 800 мм, длина – 400 мм, а ширина – немного больше ширины самого лестничного марша. Заливаем бетон, не доходя до верха котлована 150 мм. Сверху укладываем заранее сваренную сетку из арматуры с двумя торчащими из нее анкерами ∅ 12–14 мм и длиной 250 мм. Затем полностью заливаем котлован бетоном. Таким образом, получился пеньковый фундамент с двумя анкерами, к которым и будет приварен лестничный марш.

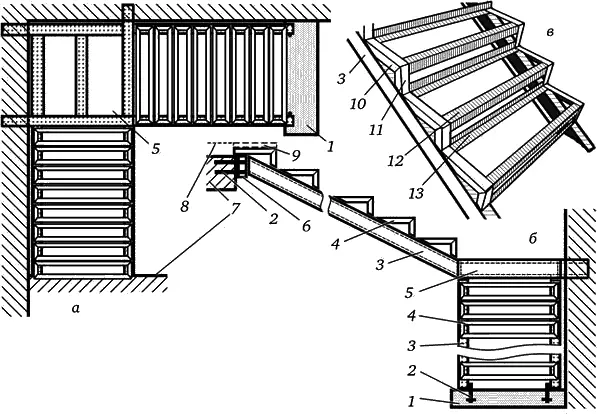

Рис. 71. Двухмаршевая прямая лестница:

а – вид сверху; б – вид спереди; в – изготовление каркаса ступеней; 1 – фундамент; 2 – анкеры крепления конструкции; 3 – косоур; 4 – каркас ступени; 5 – промежуточная лестничная площадка; 6 – верхняя опора; 7 – перекрытие второго этажа; 8 – уровень чистого пола; 9 – проступь; 10 – горизонтальное ребро ступени; 11 – вертикальное ребро ступени; 12 – образующий подступенок; 13 – переднее ребро ступени

Следующим этапом станет сооружение переходной лестничной площадки. Она делается из швеллера № 14 (шириной 140 мм) и по форме напоминает букву П с удлиненной с одного конца верхней перекладиной. Выступающие концы площадки необходимо завести в стену, для чего в последней выбирают соответствующие гнезда. Если внутренние стены сделаны из мягких материалов (ракушечник, газобетон, пенобетон, арболит и т. п.), желательно в процессе их возведения в тех местах, куда будет заводиться швеллер, заранее оставить отверстия, а под ними выложить прочные опоры из кирпича.

Поскольку площадка соприкасается с двумя стенами дома, в них необходимо сделать три гнезда. В результате получаются три консоли, закрепленные в смежных стенах и соединенные вместе. Такая конструкция переходной площадки не требует установки дополнительной опорной колонны на свободно висящем краю (впрочем, никто не мешает ее поставить). Залить бетоном швеллер в стене можно и в конце работ, после того как лестница будет полностью сварена.
