Юрий Подольский - Сварочные работы. Практическое пособие

Сварка соединений труб с трубной решеткой является весьма ответственной операцией. Приемы конструирования и выполнения сварных соединений «труба – трубная решетка» имеют целью:

● вывести зону сварного соединения из жесткого контура трубной доски (рис. 58, а, в, д, е );

● расположить сварное соединение ближе к середине толщины трубной решетки, где напряжения изгиба минимальны (рис. 58, г );

● сопроводить сварку технологическими приемами, снимающими остаточные напряжения, например развальцовкой соединения перед сваркой и после нее (рис. 58, б ).

Иногда используют более простые виды соединений. В этих случаях, чтобы применить угловые швы, торцы труб располагают в плоскости зеркала решетки или с небольшими отклонениями от этой плоскости.

В зависимости от толщины трубы могут быть рекомендованы варианты соединений, показанные на рис. 58, ж .

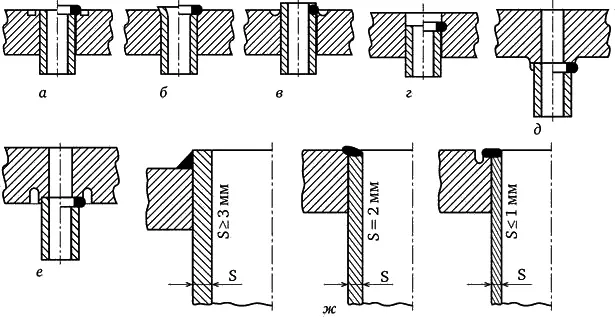

Рис. 58. Варианты соединения труб с трубными решетками

Какое бы строительство вы ни задумали, при капитальных работах без бетономешалки не обойтись. Пожалуй, самая тяжелая работа на стройке – это ручной замес раствора для кладки и особенно бетона, в который приходится добавлять довольно много щебня. Скорость возведения стен и отливки бетонных элементов конструкции определяется скоростью ручного замеса.

Конечно, сейчас несложно найти в продаже любую технику. Но при известных навыках можно соорудить весьма эффективную небольшую бетономешалку или даже подъемный кран, которые прослужат вам много лет. И будьте уверены: когда вы завершите строительные работы на своем подворье, многие соседи захотят взять вашу технику в аренду!

Общий вид и сборочный чертеж дачной бетономешалки представлены на рис. 59. Основным узлом бетономешалки является барабан (рис. 60), который консольно располагается над каркасом (рис. 62) и опирается на два ролика (рис. 61). К каркасу крепят два колеса и рычаг (см. рис. 59). Рычаг предназначен для транспортировки бетономешалки и выгрузки готового раствора.

Крутящий момент на барабан передается от электродвигателя мощностью 0,55 кВт через стандартный червячный редуктор Р4У-40–20 с помощью силы трения между барабаном и шиной ролика. Ролик и шина изображены на рис. 63. Работает бетономешалка следующим образом.

Перемешиваемые компоненты помещают в нужной пропорции в барабан и включают электродвигатель. После перемешивания с помощью транспортного рычага барабан наклоняют и готовый раствор выливается в подставленную тару.

Использование бетономешалки позволяет механизировать процесс приготовления раствора и изготавливать его порционно, что очень удобно при индивидуальном строительстве.

При конструировании данной бетономешалки (рис. 64) ставилась задача сделать ее не слишком большой и тяжелой, но в то же время достаточно производительной. Перевозить ее можно на прицепе легкового автомобиля, а на стройплощадке вдвоем ее нетрудно перенести и установить в любом удобном месте. Производительность – около 100 л (семь ведер по 15 л) готового бетона за один замес. Работает от сети 220 В и потребляет всего 200 Вт.

Несущую раму сваривают из прямоугольных и круглых труб, а поворотную платформу для бадьи – из стальных уголков. Бадья также сварная, из тонкостенных труб вентиляционных воздуховодов. Чтобы облегчить транспортировку бетономешалки к месту работы, бадью лучше сделать легкосъемной. В центре ее плоского днища нужно приварить фланец с втулкой, которая на шлицах просто насаживается на вылет вала редуктора.

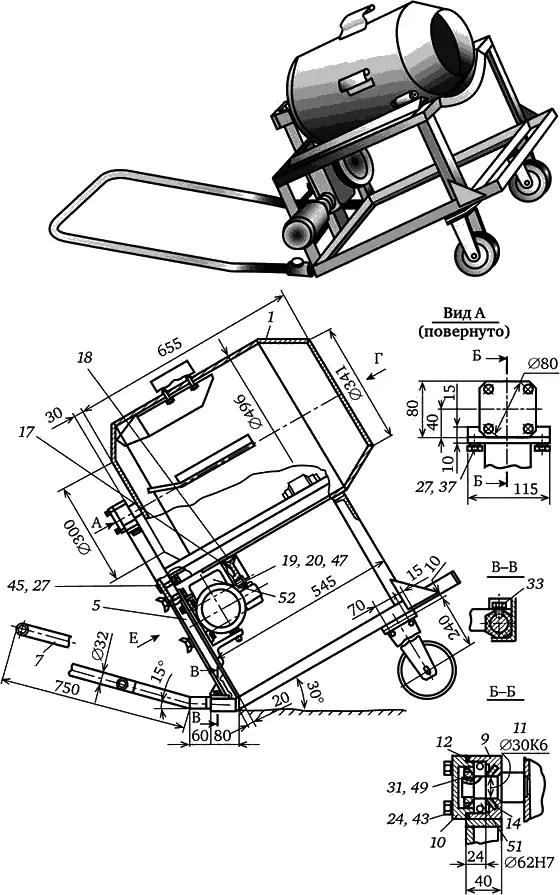

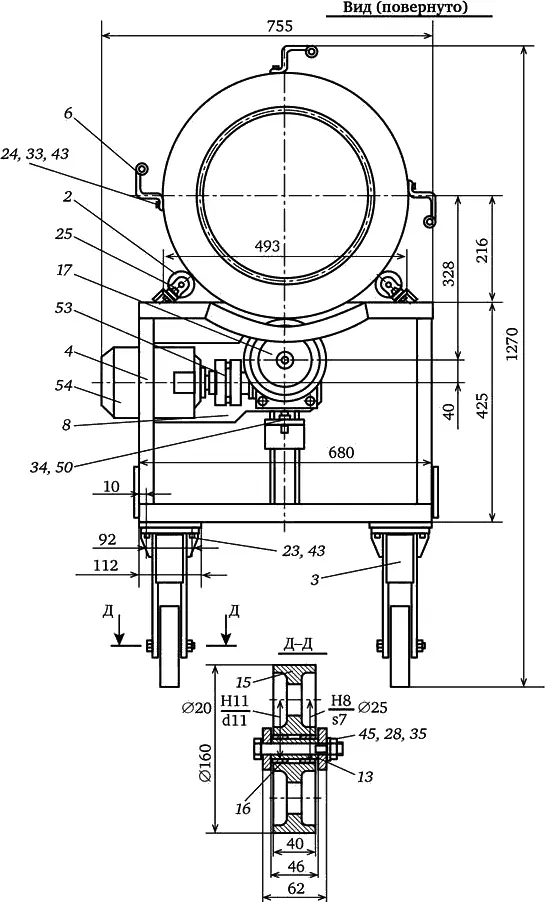

Рис. 59. Бетономешалка дачная:

1 – барабан; 2 – ролик; 3 – вилка; 4 – каркас; 5 – стойка; 6 – ручка; 7 – рычаг; 8 – кронштейн; 9 – корпус; 10 – крышка; 11 – втулка; 12 – прокладка; 13 – втулка; 14 – кольцо; 15 – колесо; 16 – втулка; 17 – ролик; 18 – шина; 19 – шайба; 20–30 – болты крепежные; 31–37 – гайки крепежные; 38–49 – шайбы; 50 – опора; 51 – подшипник № 11205; 52 – редуктор Р4У-40–20–3–1–1; 53 – муфта; 54 – электродвигатель 4АМАЕ71В4

Рис. 60. Барабан:

1 – ось; 2 – диск; 3 – конус; 4 – цилиндр; 5 – лопасть; 6 – обечайка; 7 – конус; 8 – кольцо

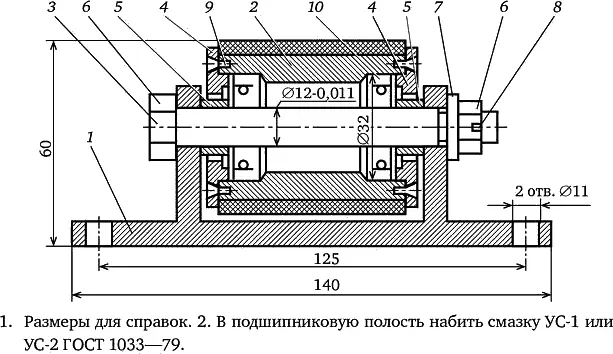

Рис. 61. Ролик:

1 — корпус; 2 — ролик; 3 — ось; 4 — крышки; 5 — втулки; 6 — гайки; 7 — шайба; 8 — шплинт; 9 — винты; 10 — подшипник № 80201

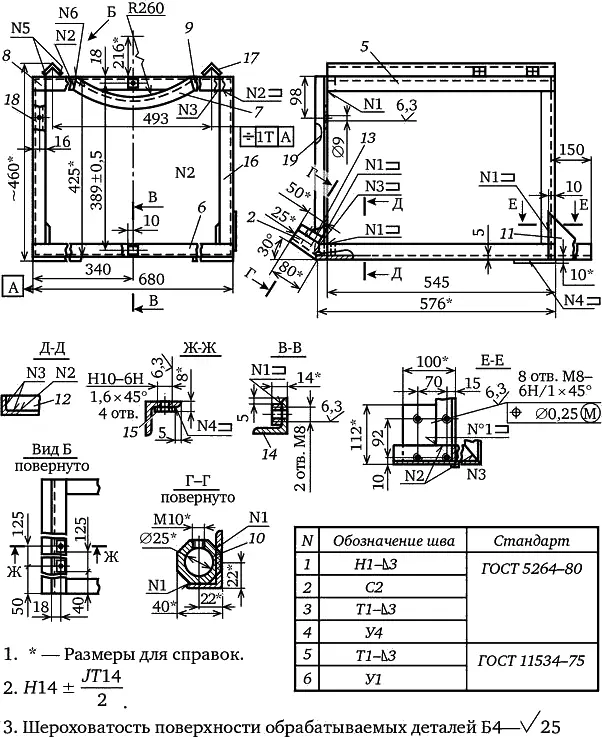

Рис. 62. Каркас:

1–9, 12, 16–19 – уголки 32 × 32; 10 – бобышка; 11–13 – ребра; 14, 15 – плиты

Для привода бадьи можно применить готовый червячный редуктор типа 2Ч-63. Передача от электродвигателя к редуктору – клиноременная. Ремень и оба шкива – от стиральной машины «Сибирь». Скорость вращения выходного вала редуктора и бадьи – около 20 об/мин. Асинхронный трехфазный электродвигатель мощностью 200 Вт подключают к однофазной сети с помощью фазосдвигающего и пускового конденсаторов.

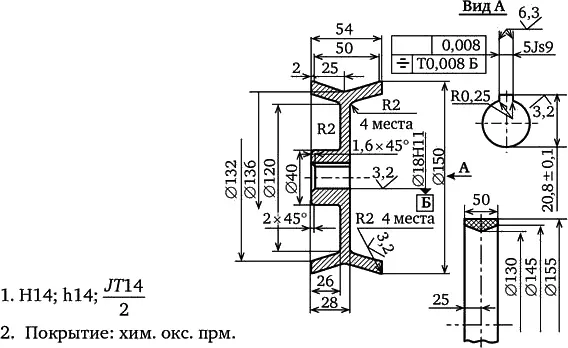

Рис. 63. Ролик и шина к нему

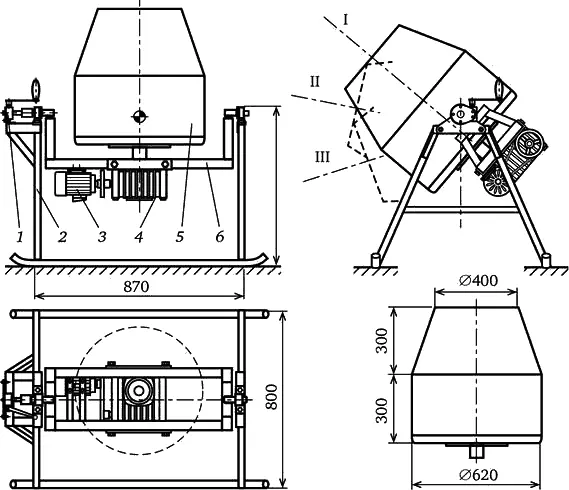

Рис. 64. Бетономешалка:

1 – редуктор механизма поворота бадьи; 2 – рама; 3 – электродвигатель; 4 – редуктор; 5 – бадья; 6 – поворотная платформа: I – рабочее положение; II – загрузка; III – выгрузка

Двигатель и редуктор привода установлены на болтах снизу поворотной платформы, которая служит для опрокидывания бадьи при выгрузке готового бетона. В механизме поворота платформы удобно использовать червячный редуктор для разведения тормозных колодок автомобиля КАМАЗ или аналогичный. Это позволит зафиксировать положение бадьи под любым углом наклона, необходимым для перемешивания, загрузки песка, цемента и гравия или выгрузки готового бетона.
