Разметив сетку на раме с помощью мела, начинайте заполнять раму. Не приваривайте все прутья сразу. Прихватите один, сбейте шлак и только потом приваривайте. Так же со следующим. Вначале наварите все прутья одного направления, затем приступайте к заполнению в другом направлении, и уже после этого прихватите пересечения прутьев во внутренних узлах.

Шаг четвертый: привариваем кронштейны.Для закрепления к плоскости стены здания к решетке необходимо приварить кронштейны в виде стальных пластин с отверстиями для болтов (рис. 55, г, I ). Если же решетка крепится в проеме, есть разные варианты ее закрепления.

В любом случае в проеме высверливают или выбивают отверстия, в которые вставляют отрезки тех же арматурных прутьев или аналогичный стальной крепеж. Далее можно приварить их просто к решетке (рис. 55, г, II), а можно – к кронштейнам. Как правило, последний вариант крепления смотрится более аккуратно. В таком случае отверстия в последних не нужны, а длина их должна быть достаточной (не менее 10 мм), чтобы приварить к ним закрепленный в стене крепеж, который будет прочно удерживать решетку (рис. 55, г , III).

В завершение работ отбейте с кронштейнов шлак и подождите, пока сварные швы остынут. После этого решетку можно покрасить.

Заземляющим устройством называется конструкция из электропроводящих материалов, служащая для отвода электрического тока в землю. Ее основными конструктивными элементами являются заземлители и заземляющие проводники. При этом заземлителем называется проводник или совокупность металлических соединенных между собой проводников (электродов), находящихся в соприкосновении с землей. Заземляющим проводником называется проводник, соединяющий заземляемые части электрооборудования с заземлителем.

Заземлитель закапывают таким образом, чтобы он достигал влажных слоев почвы и находился на расстоянии не менее 5 м от дорожек или крыльца. Его обносят оградой не менее 4 м в радиусе для защиты людей от шагового напряжения, возникающего в момент отвода молнии в землю. Заземление надо выполнять на основании измерений удельного сопротивления грунта, на котором стоит дом, и соответствующих расчетов для определения количества и поперечного сечения электродов, глубины их залегания в грунт. При этом разброс в значениях удельного сопротивления почвы весьма значителен – от 150–200 Ом (смешанный грунт) до 3000 Ом (скальные грунты). Нужно помнить, что в летнее время верхний слой земли часто пересыхает, что увеличивает сопротивление заземлителя.

При устройстве заземления необходимо, чтобы защищенное помещение имело контур заземления, не выходящий за пределы этого помещения. Контур заземления должен быть замкнутым, т. е. охватывающим все помещение. В качестве контура заземления не рекомендуется использовать элементы отопления, металлические конструкции здания.

Если уровень подпочвенных вод низкий, грунт сухой, то конструкция заземлителя может представлять собой один, два или три металлических стержня длиной 2–3 м или трубы (лучше всего оцинкованные) такой же длины [28] Минимальные размеры стальных заземлителей и заземляющих проводников приведены в табл. 48. . Стержни вбивают вертикально в землю и на глубине не менее 1,5 м с помощью сварки соединяют перемычкой, имеющей сечение 50–100 мм 2. К середине перемычки приваривают токоотвод (рис. 56). Сопротивление всей конструкции от потребителя до заземления не должно превышать 10 Ом.

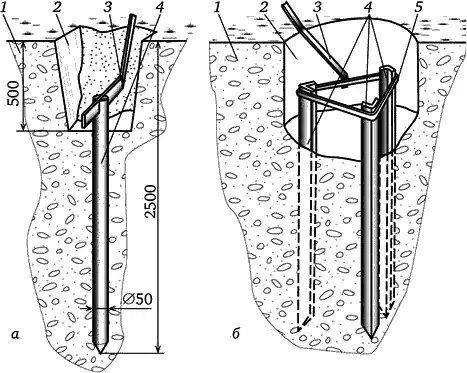

Рис. 56. Монтаж заземления:

а – с одним заземлителем; б – с тремя заземлителями: 1 – грунт; 2 – траншея; 3 – заземляющий проводник; 4 – заземлители; 5 – перемычка

При высоте грунтовых вод менее 1,5 м, а также на торфяниках делают горизонтальные заземлители – на глубину не менее 0,8 м укладывают металлические трубы, уголки, полосовую сталь и пр.

Заземлителем может быть и сам токоотвод, уложенный на глубину не менее 1 м. Чем больше его длина в земле, тем надежнее будет работать молниезащита.

Соединения заземляющей проводки должны обеспечивать надежный контакт. Эти присоединения, а также соединения стальных проводников в земле необходимо осуществлять сваркой внахлестку. Длина нахлестки принимается равной двойной ширине при прямоугольном сечении и 6-кратному диаметру при круглом.

Болтовые соединения следует допускать лишь как исключение в местах, где при монтаже отсутствует электроэнергия, а также при присоединениях хомутами к трубопроводам.

Примеры монтажных сборных сварных соединений железобетонных элементов приведены на рис. 57, а . В основном при выполнении сварочных работ на открытом воздухе используют ручную дуговую сварку покрытыми электродами. При выполнении стыковых соединений стержней при монтаже, а также при изготовлении каркасов монолитного железобетона применяют преимущественно ванную сварку. При этом между торцами свариваемых стержней ванна расплавленного металла сохраняет жидкое состояние на протяжении всей сварочной операции. Сварку можно выполнять при горизонтальном и вертикальном положениях стержней, расположенных под любым углом друг к другу. На рис. 57, б приведены примеры подготовки соединений для ванной сварки с остающимися стальными формами.

При сварке встык (рис. 57, б , I), под углом (рис. 57, б , II, III) и с пересечением стержней, расположенных в горизонтальной плоскости (рис. 57, б , IV), разделку торцов не проводят. Сварку, как правило, выполняют ручной дуговой сваркой покрытыми металлическими электродами.

Вертикальные стыки обычно выполняют также ручной дуговой сваркой с применением чашеобразных стальных форм. Торец верхнего стержня обязательно имеет скос (рис. 57, б , V). Сборка под сварку пересекающихся стержней показана на рис. 57, б [VI], [VII].

Для стыков горизонтальных стержней применяют формы с разъемом как в горизонтальной (рис. 57, в , I, III), так и в вертикальной (рис. 57, в , II, IV) плоскости. Закрепляют их на стержнях накидной скобой, шарнирно соединенной с одной из половин.

Для стыков вертикальных стержней используют формы из двух половин с разъемом в вертикальной плоскости (рис. 57, г ).

Рис. 57. Cварка монтажных соединений сборных железобетонных элементов:

а – монтажные сварные соединения; б – сварные соединения арматуры, выполненные ванным способом; в – инвентарные медные формы для сварки стыковых соединений вертикальных стержней диаметром 20–36 мм; г – инвентарные составные медные формы с канавками для сварки стыковых соединений горизонтальных стержней
