Сварка по всей ширине вертикального положения позволяет выполнять валик на том же сварочном токе, что и в потолочном положении. Манипулирование электродом – как при вертикальной сварке, только со смещением влево на подъеме с потолочного положения до горизонтальной осевой и со смещением вправо за горизонтальной осевой при подходе к нижнему положению.

Такое манипулирование необходимо для того, чтобы поддерживать жидкую ванну в горизонтальном положении, что способствует формированию шва правильной формы.

Сварку в один проход производят до тех пор, пока не станет трудно сформировать по всей ширине (катету) валик на вертикальную и нижнюю поверхности. В этом случае, не обрывая дуги, переходят в два (три) валика, как и в потолочном положении. Но первый валик на трубе надо выполнить как угловой в нижнем положении и закончить его за вертикальной осевой на 10–20 мм другого участка, сохраняя размер (катет) валика на трубе.

Четвертый валик начинают ниже на 5 мм от места перехода с одного прохода на два и выполняют его, соединив вершину первого с пластиной, закончив в зените или на 5–10 мм (не более) за вертикальной осевой. Как правило, такой валик, во избежание зашлаковки и для сохранения формы и размера шва на вертикальной плоскости (пластине), приходится выполнять, манипулируя электродом как бы в вертикальном положении, только со смещением вправо и заходом вперед по первому валику, поддерживая жидкую ванну в горизонтальном положении. В зените нижнего положения (короткий участок на пластине) бывает сложно набрать вторым валиком заданный катет. После заварки второго участка по той же технике сварки продолжают дополнительный валик на пластину (пятый в нижнем положении), если необходимо набрать определенный катет шва.

Рекомендуется дополнительный, пятый, валик выполнить электродом ∅ 3 мм, подобрав сварочный ток как для горизонтального шва на вертикальной плоскости. Последующие и лицевые слои, если заложен большой катет, выполняют по рекомендуемой технике сварки второго слоя. Сварку всех видов валиков выполняют короткой дугой.

Порядок выполнения валиков такой же, что в нижнем положении (рис. 54).

Первый (корневой) валик варят электродом ∅ 3 мм короткой дугой, под прямым углом или углом назад 70–90°; по отношению к поверхностям – под 45°. Сварочный ток в максимальном диапазоне.

Второй валик по возможности выполняют электродом ∅ 4 мм, как и первый, подобрав сварочный ток в среднем диапазоне.

Третий слой выполняют в несколько проходов, начиная первый (третий по рис. 54) на трубе и втором валике. Валик выполняют как горизонтальный, с полочкой. На расстоянии до начала валика не менее 10 мм необходимо остановить сварку, зачистить от шлака шов и продолжить сварку по спирали, как было описано выше. Используя полочку предыдущего валика, заполняя угол по заданному катету, производят сварку в виде наплавки, узкими валиками. Валики между первым в каждом слое и последним (шестым по рис. 54) выполняют под углом, как и корневой. Последний (шестой) – как потолочный нормальный без полочки.

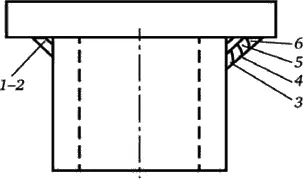

Рис. 54. Приварка пластины к трубе вертикального положения в потолочном исполнении

Где же еще использовать сварочный аппарат, как не на стройплощадке! На самом деле, применение ему найдется в разных отраслях, и предложенные в данном разделе проекты – яркий тому пример. И все же обзор изготовления сварных конструкций мы начнем именно с тех работ, с которыми сварщику приходится сталкиваться чаще всего.

В качестве тренировки попробуем что-нибудь совсем простое. Например, решетку на окно садового домика или городской квартиры. Обычно она имеет прямоугольную форму с размерами 1045 × 1010 мм и изготовлена из арматурного прута. Но размеры вы выбираете, разумеется, исходя из параметров конкретного строения.

Шаг первый: размечаем и нарезаемзаготовки.Решетка может закрывать полностью оконный проем, тогда она крепится к внешней плоскости стены и имеет несколько больший размер, чем у проема. Но чаще ее делают такой, чтобы она помещалась внутрь проема, прилегая к оконной раме или находясь от нее на небольшом расстоянии. В таком случае она и крепится в оконном проеме, и имеет соответствующий ему размер.

Исходя из этого, размечаем арматурные прутья и нарезаем заготовки с помощью болгарки или обычной ножовки по металлу. Не спешите резать сразу все – подготовьте только 4 прута для внешней рамки. Может быть, когда вы закончите ее изготовление, у вас появятся новые идеи насчет того, какой именно решеткой ее заполнить.

Шаг второй: варим рамку.Разложите заготовки на земле и выровняйте их по угольнику. Желательно зафиксировать их положение, например, струбцинами, оставив не скрепленным только один узел, с которого будете начинать работу (рис. 55, а ). Не спешите сразу варить: сделайте несколько швов на ненужном обрезке прута. «Пощупайте» этот конкретный металл электродом, почувствуйте, какой длины для него необходимо держать дугу.

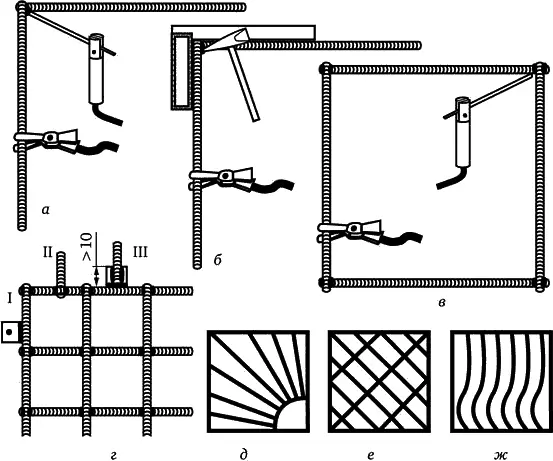

Рис. 55. Простая сварная решетка:

а – прихватывание первого узла; б – обивка шлака и контроль прямоугольности; в – обваривание рамы; г – монтаж кронштейнов крепления решетки; д – ж – разные формы рисунка оконных решеток

Перед тем как сваривать изделие, необходимо прихватить его основные части. Переходим к первому узлу решетки и стыкуем один прут с другим. Не задерживайте дугу: просто поставьте крепкую каплю сварки. Сбейте молоточком шлак (рис. 55, б ). Если после этого конструкция держится, можете смело прихватывать следующий прут. Оббейте шлак и переходите к следующему.

В результате получилась прямоугольная рамка. Теперь возьмите угольник и проверьте ровность конструкции. Полезно также замерить диагонали рамки – если они равны, то конструкция получилась действительно прямоугольной. Если же ее перекосило, подогните. Не бойтесь сломать рамку – даже одна капля сварки выдерживает нагрузку в 300 кг. А если и сломали, значит, плохо сварили, надо переделать. Проверьте снова, и если углы ровные, окончательно обварите прутья в узлах (рис. 55, в ).

Шаг третий: развариваем решетку.Итак, получилась прочная прямоугольная рама. Теперь нужно разметить места, где будут прутья решетки. Они могут быть как ровными, так и фигурными (рис. 55, д – ж ). Самая простая фигура – это дуга. Выгнуть прутья дугой несложно, особенно, если сделать шаблон. Можно гнуть пруты, зафиксировав один конец, вокруг пня или толстого ствола дерева. Главное, чтобы все заготовки получились одинаковыми.
