Тот, кто сам строил жилой дом, дачу или садовый домик, знает, как трудно и сложно монтировать фундамент, стены, перекрытия и другие тяжелые элементы конструкции. Чтобы передвинуть блоки фундамента на несколько метров в сторону строительной площадки и опустить их в траншею, требуется усилие многих рабочих рук. А ведь можно при выполнении этих работ обойтись одним транспортабельным подъемным устройством.

Такой легкий строительный кран (рис. 65) предназначен для использования при ремонте жилых домов в сельской местности и при строительстве домика на садовом участке. С его помощью можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 килограммов.

Кран состоит из горизонтальной балки – стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место.

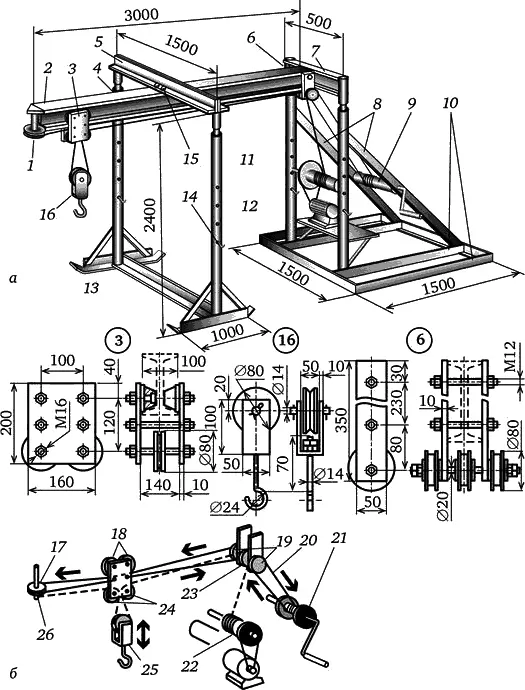

Рис. 65. Легкий строительный кран:

а – конструкция; б – схема механизма подъема и перемещения груза; 1 – блок; 2 – стрела крана; 3 – крановая тележка; 4 – телескопическая стойка; 5 – спаренные уголки; 6 – блоки основания стрелы; 7 – двутавровая балка; 8 – подкосы; 9 – лебедка перемещения крановой тележки; 10 – грузовая рама; 11 – лебедка подъемного механизма; 12 – электрический привод лебедки; 13 – уголок стойки; 14 – шпильки фиксации телескопической стойки; 15 – болты М16; 16 – подъемный крюк в сборке с блоком; 17 – блок конца стрелы; 18 – шпилька крепления троса на крановой тележке; 19 – блоки основания стрелы механизма перемещения крановой тележки; 20 – трос, перемещающий крановую тележку; 21 – барабан; 22 – лебедка подъемного механизма; 23 – блок основания стрелы подъемного механизма; 24 – блоки крановой тележки; 25 – блок крюка; 26 – узел закрепления подъемного троса

Стойки выполнены из труб ∅ 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Последние фиксируются в направляющих трубах шпильками. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка – два соединенных вместе уголка 100 × 65 × 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая – двутавровая балка № 20, имеющая размеры 200 × 100 × 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.

Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания противовеса – мешков с песком или бетонных блоков.

Важная особенность консольного крана – его управление. Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Но тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.

Крюк поднимается тросом, закрепленным одним концом на лебедке и проходящим последовательно блоки основания, стрелы и крановой тележки; затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.

Подобная конструкция подъемного устройства может быть смонтирована без опорных стоек в гараже. С помощью такого тельфера удобно вынимать двигатель автомобиля.

Для подъемного устройства привод можно осуществлять и обычной ручной лебедкой, что обеспечит крану полную автономию. В любом случае груз можно поднять или опустить ниже нулевой отметки (в котлован или траншею).

Перед тем как приступать к работе, следует тщательно проверить прочность узлов и опор. Стоять под стрелой не разрешается – это основное правило техники безопасности на любой стройке.

Металлические лестницы пользуются заслуженной популярностью, во многом превосходя деревянные конструкции. Они не гниют под дождем и снегом, не рассыхаются со временем, не подвержены истиранию, выдерживают значительные нагрузки и не скрипят.

Впрочем, есть у таких лестниц и недостатки: они подвержены коррозии и, с точки зрения эстетики дизайна, формируют во внутреннем пространстве холодную и несколько недружелюбную атмосферу. Существенным недостатком металлических ступеней является шум, издаваемый при ходьбе; кроме того, такие ступени могут быть скользкими.

К тому же для изготовления красивой и удобной лестницы из металла, которая удачно впишется в интерьер жилого помещения, кроме высококачественного материала, потребуется высокое мастерство и профессионализм исполнителя. Поэтому чаще всего железные лестницы расположены в хозяйственных помещениях, гаражах, подвалах или снаружи дома. Внешний вид лестниц, находящихся не на виду, может быть менее презентабельным, и выполнение такой работы вполне под силу менее квалифицированному сварщику.

В любом случае изготовление металлической лестницы – трудоемкий и ответственный процесс. Независимо от сложности выбранной конструкции необходимо обеспечить безопасность, надежность конструкции и уделить повышенное внимание сварочным швам, стыкам и углам.

Металлические косоуры крепят к закладным элементам с помощью анкерных болтов, а снаружи места расположения последних маскируют декоративными заглушками. Для изготовления косоуров или тетив лучше всего подходит швеллер или двутавр, но можно также применять уголковую сталь, прямоугольный или другие металлические профили (рис. 66). Косоуры и закладные элементы лестниц устанавливают на финальной стадии строительства, перед началом отделочных работ. Остальные элементы (ступени, балясины и т. д.) устанавливают уже после завершения отделки.

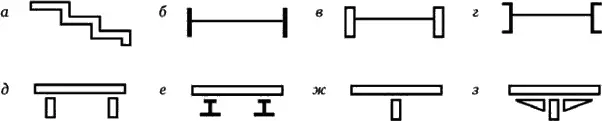

Рис. 66. Профили для изготовления косоуров и тетив:

а – тетива пилообразной формы; б – тетивы из металлического листа; в – тетивы коробчатого сечения; г – тетивы из швеллеров; д – косоуры коробчатого сечения; е – косоуры из Т-образных двутавров; ж – один косоур без кронштейнов; з – один косоур с кронштейнами
