Теперь можно приступать к постройке лестничных маршей. Два швеллера № 14 верхними концами приваривают к переходной площадке, а нижние их концы опираются на пеньковый фундамент и привариваются к анкерам. Ступенчатый каркас формируют из уголка с шириной полки 50 мм. Здесь важно выдержать одинаковые размеры всех заготовок, а в процессе сварки обеспечить одинаковую высоту всех ступеней.

Лестничный марш не обязательно монтировать вплотную к стене. Лестницу строят до этапа финишной отделки, и так как стены в дальнейшем будут штукатуриться или обшиваться гипсокартоном, между стеной и ближним к ней швеллером следует оставить соответствующий зазор. Когда строительство будет завершено, щель между отделанной стеной и лестницей легко закрыть декоративной накладкой.

Таким же образом делают и второй марш, но нижние концы швеллеров приваривают к переходной площадке, а к верхним, в зависимости от фактуры перекрытия, приваривают либо крепежную площадку, которая будет крепиться анкерами к бетону, либо опорные крючья из швеллера или прямоугольной трубы.

Все работы выполняют электросваркой. В тех местах, где дерево обшивки будет касаться металла, лучше всего проварить шов изнутри, чтобы не было выступов.

Полностью готовый каркас лестницы можно обшить деревом. Если из дерева сделать только проступи, получится открытая, воздушная конструкция. Такой каркас стоит покрасить под цвет дерева. Если же заменить черный прокат аналогичным из нержавеющей стали, необходимость в антикоррозионной обработке отпадет, а лестница будет выглядеть очень красиво и стильно. Правда, стоить такая конструкция будет значительно дороже.

Кроме уголка и швеллера, для формирования каркаса можно воспользоваться профильными трубами соответствующего сечения. Квадратная или прямоугольная форма труб позволяет получить более эффективные узлы конструкций, чем при использовании другой профильной арматуры, а замкнутость поперечного сечения повышает их стойкость к серьезным статическим нагрузкам, кручению и изгибу. С помощью таких труб можно изготовить лестничные марши даже без отдельных косоуров или тетив (рис. 72). Решетчатая конструкция из профильной трубы вполне справится с нагрузкой. Конечно, к качеству сварки здесь предъявляются высокие требования, а все соединения деталей должны быть обварены по контуру.

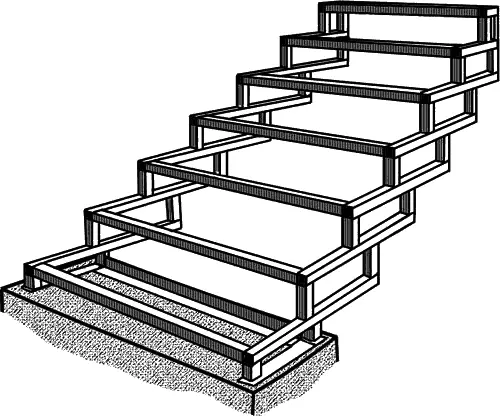

Рис. 72. Конструкция каркаса лестничного марша из профилированной трубы

Теперь рассмотрим, как создать винтовую лестницу. При ее использовании в качестве основной проступь выполняют длиной не менее 900 мм, а проем в перекрытии должен иметь диаметр от 2000 мм, чтобы поместилась и сама лестница, и ограждение с поручнем. Если же лестница предназначена для доступа в чердачное помещение, то диаметра проема 1400 мм и длины проступи 550–600 мм будет вполне достаточно. Форма проема может быть квадратной или круглой. Главное условие – размер оставляемого или выпиливаемого проема должен быть больше диаметра лестницы как минимум на 20 см, т. е. по 10 см с каждой стороны.

Поскольку расчет винтовых лестниц довольно объемен, желающим спроектировать такую лестницу можно посоветовать обратиться к специальной литературе (в частности, из списка литературы, приведенного в конце данной книги). Здесь же мы рассмотрим (без расчета) процесс изготовления металлической винтовой лестницы ∅ 2 м, высотой 3 м (от пола 1 этажа до пола 2 этажа) и углом поворота 360° (т. е. вы закончите движение по ней в той же точке на горизонтальной проекции, откуда его и начали).

Для удобного и безопасного передвижения по такой лестнице потребуется 16 ступенек плюс площадка. Ширина проступи составит 262 мм, а высота подъемов – по 177 мм, причем первый подъем будет на 9 мм ниже – 168 мм (168 + 16 × 177 = 3000 мм).

Все ступеньки здесь забежные и делаются открытыми (без подступенков), т. е. ступеньки «забегают» друг под друга.

Ширина ступени в узкой части (в месте крепления к обсадной трубе) обычно не превышает диаметра гильзы, к которой, собственно, и приварена ступень. В данном случае расчетные размеры проступи составляют в узкой части 150 мм, в широкой части – 393 мм. Конструкция ступеней может быть разной в зависимости от условий эксплуатации и места расположения лестницы (рис. 73), в том числе и с установкой на металлический каркас деревянной проступи.

Рис. 73. Устройство стальных ступеней винтовой лестницы и их вид в разрезе:

а – консольная U-образная ступень; б – ступень с опорной консолью; в – ступени, соединенные с внешней стороны; г – ступень в форме «перевернутой коробки»; д – ступень в форме «открытой коробки» для внутреннего бетонирования; е – ступени Z-образного профиля, ж – литые ступени с решетчатой поверхностью

Центральную стойку лестницы делают из стальной толстостенной трубы диаметром не менее 50 мм. Ее устанавливают строго вертикально, контролируя по отвесу. Особое внимание необходимо уделить креплению центральной стойки к полу, поскольку место крепления воспринимает сжимающие и изгибающие нагрузки от веса лестницы и перемещающихся по ней людей. Возможны два способа крепления: непосредственно к конструкции перекрытия и к поверхности пола. Второй вариант применяется тогда, когда разборка пола нежелательна. В этом случае пяту центральной опорной стойки крепят к перекрытию через пол, предотвращая горизонтальное смещение лестницы, а второй узел, принимающий на себя изгибающие моменты, размещают в верхней части лестницы, прикрепляя ее к перекрытию.

Крепление к конструкции перекрытия более надежно: такой узел, спрятанный в пол, почти не нуждается в креплении лестницы в верхней точке. Пята, сделанная в виде крестовины и спрятанная в пол, примет на себя изгибающие моменты, возникающие в лестнице, и за счет длинных опор будет хорошо гасить выдергивающие силы, стремящиеся опрокинуть конструкцию. На железобетонных плитах перекрытия ее можно пристрелять строительными дюбелями или присверлить; в монолитных перекрытиях – утопить в бетон в период изготовления конструкции. На деревянных перекрытиях большие консоли узла позволят перенести вес лестницы на 2–3 балки.

Крестовину сваривают из стальных профилей: швеллеров или уголков. Можно этот узел сделать и из стального листа круглого или прямоугольного очертания. Длина консолей крестовины зависит от надежности крепления всего узла к перекрытию, но в любом случае должна составлять не менее половины радиуса лестницы.
