2. Второй слой выполняют электродом ∅ 3 мм следующим образом. Потолочную и нижнюю зоны выполняют в несколько проходов в зависимости от ширины разделки. Вертикальную зону выполняют в один проход. Первый валик (2) потолочного положения выполняют на нижнюю часть разделки, которая является как бы полочкой шириной 1–1,5 диаметра электрода с покрытием, как наплавка в потолочном или горизонтальном положении до положения, когда необходимо переходить на вертикальную сварку. Второй валик (3) начинают, отступив на 5–10 мм от начала первого валика, который является площадкой для второго. Техника сварки та же, что и для первого валика. Выйдя на горизонтальный уровень второго валика, начинают сварку по всей ширине разделки, проплавив кратер первого валика. В этом месте нежелательно делать остановку или замену электрода. Техника сварки – как для вертикальных швов, только с каждым шагом манипулирование электродом, помимо подъема, производят, смещая электрод по горизонтали, стараясь сохранить ширину слоя, набранную в потолочном положении двумя валиками. Таким способом сварку производят до нижнего положения, когда становится трудно управлять жидкой ванной по всей ширине. В этом случае необходимо перейти на сварку в несколько проходов – так же, как и в потолочном положении. Первый валик заканчивают за горизонтальной линией как можно дальше, но не допуская подтека и нависания на предыдущий шов другого участка. Последующий валик заканчивают чуть раньше (на 5–10 мм), чем первый. Каждый предыдущий валик является площадкой для последующего, это способствует нормальному управлению сварочным процессом.

В той же последовательности выполняют вторую половину стыкового соединения (второго участка), при необходимости предварительно зачистив, подрубив начало и окончание каждого прохода. Последующие слои (рис. 51, б ) выполняют так же, не забывая оставлять в каждом слое незаполненную разделку на ширину электрода с покрытием между предпоследним валиком и верхней кромкой разделки в потолочной и нижней зоне. При сварке больших толщин вертикально-горизонтальная зона при большой ширине разделки выполняется тоже в несколько проходов.

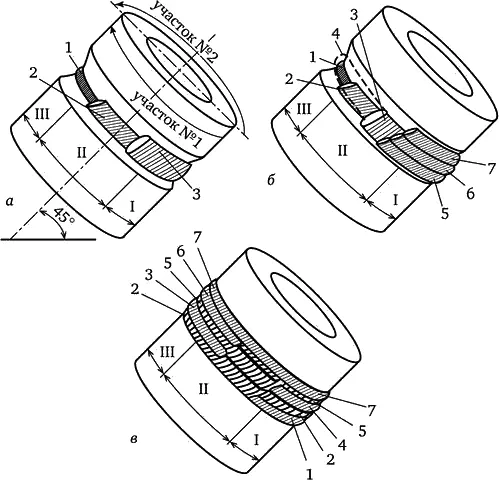

Рис. 51. Сварка неповоротного стыка при 45° расположении трубы:

а – сварка корневого валика; б – заполнение шва; в – выполнение лицевого слоя

Рекомендуемый метод позволяет качественно и производительно (в связи с применением повышенной величины сварочного тока) выполнять стыковое соединение трубы, расположенной под углом 45°.

Лицевой слой выполняется с той же техникой сварки, что и заполнение разделки (рис. 51, в ). Последний валик (7) выполняют электродом ∅ 3 мм, не допуская подреза в верхней части шва. Валики (1), (3), (4) и (6) являются как бы дополнительными для сохранения ширины шва в потолочном и нижнем положениях.

Эту работу следует производить углом назад. Первый валик должен быть по полноте нормальным с максимальным проплавом и минимальным по сечению (рис. 52).

Второй валик выполняют электродом ∅ 4 мм на сварочном токе в среднем или максимальном диапазоне в зависимости от толщины металла. Замок второго валика не должен совпадать с замком первого валика.

Рис. 52. Приварка пластины к трубе вертикального положения

В зависимости от заданного катета надо выбрать скорость продвижения электрода. Сварку производят без манипулирования, используя длину дуги (короткую или среднюю). Электродом ∅ 4 мм (марки УОНИИ, MP, АНО и др. со средним покрытием по толщине) равномерный катет на обе кромки в один проход можно выполнить максимум в 7–8 мм. Если требуется выполнить катет более 8 мм, необходимо произвести сварку в несколько проходов. Третий валик выполняют на основание, как в нижнем положении, добившись плавного начала валика. При подходе к началу валика сбивают шлак, а при крутом и высоком начале – производят механическую зачистку или подрубку. Остановка перед началом валика не должна быть менее 15 мм. Затем, переплавив начало третьего валика, надо, не обрывая дуги, подняться на третий валик и начать выполнять четвертый так, чтобы нижний край жидкой ванны соединялся с вершиной третьего валика и образовывал на наружной поверхности заданную форму шва (нормальный или вогнутый).

Техника сварки четвертого валика та же, что и третьего. При замене электрода вновь нужно подготовить площадку (обив от шлака) под сварку пятого валика. В зависимости от глубины и величины незаполненного катета между четвертым валиком и вертикальной стенкой трубы сварку выполняют в один или два валика. Последний – верхний валик (пятый или шестой) выполняют нормальным, без подреза на вертикальной стенке. Для этого необходимо, чтобы после предпоследнего валика (четвертого по рис. 52) оставалась минимальная площадка. Пятый валик выполняют почти как горизонтальный на сварочном токе в среднем диапазоне электродом ∅ 3–4 мм в зависимости от толщины металла, диаметра трубы и величины незаполненной разделки (незаполненного катета).

Труба делится вертикальной осевой на два участка, а каждый участок – на три положения, или зоны (рис. 53):

● I – потолочное;

● II – вертикальное;

● III – нижнее.

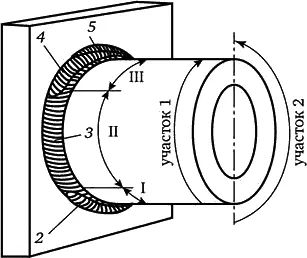

Рис. 53. Приварка пластины к трубе горизонтального положения

Сварку каждого участка выполняют с потолочного положения. Первый корневой валик начинают с другого участка на расстоянии 10–20 мм от вертикальной осевой электродом ∅ 3 мм на максимальном токе короткой дугой углом назад. До вертикальной осевой сварку ведут на спуск, за вертикальной осевой – на подъем, сварку производят углом вперед до зоны III. Постепенно выравнивая угол наклона электрода до 90° по шву, переходят на сварку углом назад и заканчивают валик за вертикальной осевой на 10–20 миллиметров.

Корневой валик второго участка начинают с потолочного положения также с другого участка, за 10–20 мм за вертикальной осевой, и выполняют той же техникой, что и первый участок. Весь корневой валик – небольшого сечения, нормальной формы – надо выполнять на одном сварочном токе, добиваясь проплавления в угловом соединении.

Второй слой выполняют электродом ∅ 3–4 мм в зависимости от толщины металла, диаметра трубы и заданного катета, на сварочном токе среднего для электрода ∅ 4 мм или максимального для электрода ∅ 3 мм диапазона. Потолочное положение выполняют узкими валиками шириной 1–1,5 диаметра электрода с покрытием. Второй валик формируют на пластине и первом корневом валике до вертикального положения, когда на выбранном сварочном токе трудно сформировать узкий валик. Третий валик – между вершиной второго и трубой, с отступом от начала второго на 5–10 мм. Дойдя до окончания второго валика, переплавляют его кратер и выполняют вертикальное положение (зона II) одним валиком по всей ширине шва, сохраняя равномерное положение металла шва на обеих поверхностях.
