1 – деталь; 2 – защитный газ; 3 – электрод; 4 – дуга; 5 – сварочная ванна

При этом виде сварки можно использовать как неплавящиеся, так и плавящиеся электроды. Процесс выполняют ручным, механизированным или автоматическим способом. При сварке неплавящимся электродом применяют присадочную проволоку, при плавящемся электроде присадки не требуется. Сварка в защитных газах отличается широким разнообразием и применяется для широкого круга металлов и сплавов.

Для ручной дуговой сварки используют сварочную дугу прямого действия, когда дуга горит между электродом и изделием. В промышленности и при высокотехнологических способах сварки применяют также многоэлектродные дуги.

По роду тока различают дуги, питаемые переменным и постоянным током. Вследствие того, что мгновенные значения переменного тока переходят через нуль 100 раз в секунду, ионизация дугового промежутка менее стабильна и сварочная дуга менее устойчива по сравнению с дугой постоянного тока. Поэтому для этого вида дуги используют специальные электроды с соответствующим покрытием, которое стабилизирует дугу при пропадании тока.

При применении постоянного тока, как упоминалось выше, различают сварку на прямой и обратной полярности. В первом случае электрод подключается к отрицательному полюсу и служит катодом, а изделие – к положительному полюсу и служит анодом, т. е. ток идет от электрода к нагреваемому металлу. Во втором случае электрод подключается к положительному полюсу и служит анодом, а изделие – к отрицательному и служит катодом. Свободные электроны движутся от свариваемого металла через электрод, что ведет к сильному нагреву последнего. При одних и тех же параметрах источника сварочного тока температура на поверхности свариваемого металла при обратной полярности будет ниже, и этот эффект широко используют при сварке тонкой или высоколегированной стали. Если же сварка ведется на переменном токе, каждый из электродов является попеременно то анодом, то катодом.

Сварочный электрод плавится за счет тепла, сконцентрированного на его конце в приэлектродной области дуги. Количество тепла, выделяемого в этой области, напрямую зависит от силы тока и электрического сопротивления промежутка, образовавшегося между электродом и основным металлом. И чем больше вылет электрода, тем больше его сопротивление и тем больше выделяется тепла. Нагреваясь до температуры 2300–2500 °C, конец электрода плавится, а образовавшиеся при этом капли металла переносятся через дуговое пространство и попадают в сварочную ванну. Этому процессу способствуют электростатические и электродинамические силы, поверхностное натяжение, тяжесть металлической капли, давление газового потока, реактивное давление паров металла и т. д. Все эти силы, взаимодействуя между собой, формируют характер капельного переноса, который может быть крупнокапельным, мелкокапельным и струйным (рис. 14). Крупнокапельный перенос металла характерен для ручной дуговой сварки, мелкокапельный – для сварки под флюсом или в среде углекислого газа, а струйный – для сварки в среде аргона.

Силы поверхностного натяжения формируют каплю на конце электрода и направлены внутрь нее. В отрыве и переносе капли участвуют электродинамические силы и давление газовых потоков. И чем больше сила тока, тем больше эти силы и тем меньшими по размеру будут капли расплавленного металла. При этом происходит электрический взрыв перемычки, образованной между отделяющейся каплей и торцом электрода. Этот взрыв сопровождается выбросом части металла за пределы сварочной ванны (так называемым разбрызгиванием, когда сварочный процесс сопровождается фонтаном искр).

Основной металл плавится под воздействием сконцентрированного в активном пятне тепла, возникающего под воздействием дуги. Электромагнитные силы, вызывающие осевое давление плазменного потока на сварочную ванну, будут пропорциональны квадрату тока, создающего дугу. Поэтому, меняя силу тока электрической дуги, меняют размеры сварочной ванны в зависимости от толщины свариваемых деталей.

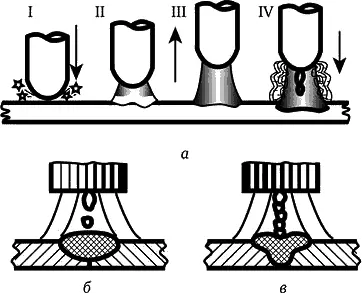

Рис. 14. Расплав и перенос электродного материала:

а – метод короткого замыкания (I – короткое замыкание; II – образование прослойки из жидкого металла; III – образование шейки; IV – возникновение дуги и образование газового облака вокруг столба дуги); б – капельный метод; в – струйный метод

Материал электродного покрытия налагает определенные ограничения на выбор полярности. Например, угольный электрод при обратной полярности горит с сильным разогревом и быстро разрушается (на аноде больше тепла). Голая проволока лучше горит при «+» на ней, очень плохо горит, когда на ней «—», и совсем не горит при переменном токе.

При прохождении электрического тока по элементам сварочной цепи, в том числе по свариваемому изделию, создается магнитное поле, напряженность которого зависит от силы сварочного тока. Это магнитное поле сварочного контура может воздействовать на газовый столб электрической дуги.

Нормальная дуга бывает при симметричном относительно нее подводе тока (рис. 15, а). В этом случае собственное круговое магнитное поле тока оказывает равномерное воздействие на столб дуги.

При несимметричном относительно дуги подводе тока к изделию вследствие сгущения силовых линий кругового магнитного поля со стороны токопровода происходит отклонение дуги от оси электрода в поперечном или продольном направлении. По внешним признакам это подобно смещению факела открытого пламени при сильных воздушных потоках. При этом затрудняется и сам процесс сварки, нарушается стабильность горения дуги. Такое явление называют магнитным дутьем (рис. 15, б – в ).

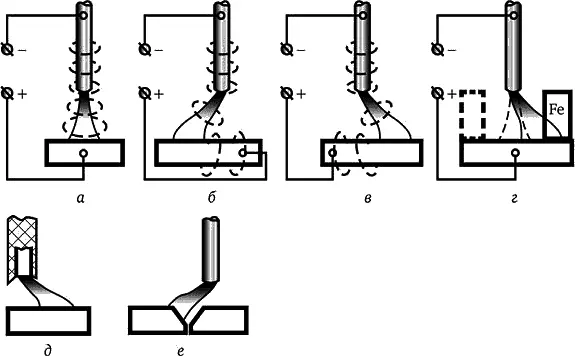

Рис. 15. Магнитное дутье:

а – нормальное положение; б – отклонение влево; в – отклонение вправо; г – действие ферромагнитной массы (пунктиром показана компенсирующая масса); д – несимметричность покрытия («козыряние» электрода); е – химическая неоднородность свариваемой стали

Массивные сварные изделия (ферромагнитные массы) имеют бо́льшую магнитную проницаемость, чем воздух. Поскольку магнитные силовые линии всегда стремятся пройти по среде с меньшим сопротивлением, дуговой разряд, расположенный ближе к ферромагнитной массе, всегда отклоняется в ее сторону (рис. 15, г ).
