Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Весной 1965 г. было принято решение о создании аналогичного разведывательного самолета в СССР на базе пассажирского самолета Ил-18Д, большая дальность полета и вместительный фюзеляж которого позволяли создать такую машину в короткие сроки и с минимальными затратами. Как и RC-135, отечественный самолет, получивший обозначение Ил-20 (рис. 78), предназначался для комплексной разведки приграничной полосы без перелета государственной границы. Для решения этих задач был создан специальный комплекс средств разведки, аппаратуру которого разместили в пассажирской кабине самолета и его багажных отсеках на нижней палубе.

Основными особенностями внешнего вида самолета Ил-20, выделявшими его среди других модификаций самолета Ил-18, было наличие обтекателей по обоим бортам передней части фюзеляжа и большой подфюзеляжной гондолы длиной около 8 м.

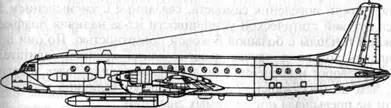

Рис. 78. Схема самолета Ил-20

В фюзеляже самолета переднюю часть пассажирской кабины занимали установленные по бортам аэрофотоаппараты А-87П для перспективной съемки через фотоокна с оптическими стеклами, которые находились в передней части боковых фюзеляжных обтекателей и закрывались дистанционно управляемыми створками, открывающимися при фотографировании. Задняя часть этих обтекателей использовалась для размещения антенн станций общей радиотехнической разведки "Ромб-4".

В подфюзеляжной гондоле установили антенны радиолокационной станции бокового обзора "Игла-1" с высокой разрешающей способностью - первой советской РЛС, оснащенной фазированной антенной решеткой.

В других небольших обтекателях над верхней передней частью фюзеляжа и снизу его хвостовой части разместили антенны станций радиоперехвата открытых переговоров "Вишня" и детальной радиотехнической разведки "Квадрат-2".

Всю аппаратуру обслуживали шесть операторов, рабочие места которых располагались в передней и средней кабинах фюзеляжа. В задней кабине была комната отдыха с двухблочными пассажирскими креслами и буфет. К комнате отдыха примыкали помещения гардероба и туалета.

В случае необходимости летный экипаж, состав которого был обычным для самолетов Ил-18, и операторы могли покинуть самолет Ил-20 через аварийный люк, расположенный на правом борту в задней кабине.

Первый полет опытного самолета Ил-20 провел экипаж под командованием ведущего летчика-испытателя С.Г. Близнюка 21 марта 1968 г. По отзывам летчиков, управление самолетом было легкое, удобное и практически не отличалось от управления пассажирским самолетом Ил-18. Тем не менее выявились особенности поведения самолета, связанные с уменьшением запаса путевой статической устойчивости из-за наличия подфюзеляжной гондолы с большой боковой поверхностью. Но они проявлялись только в случае флюгирования крайнего двигателя, когда разворот и кренение самолета происходили более энергично, чем на пассажирской машине, однако величина крена при этом не превышала нормируемых значений.

Испытания полностью оборудованного самолета Ил-20 были завершены летом 1969 г. Начиная с 1970 г. самолет принимал участие в различных учениях, проводя оперативно-тактическую авиационную разведку. Работа самолета получила высокую оценку, и он был принят на вооружение ВВС.

Серийное производство самолетов Ил-20 было освоено на заводе "Знамя Труда" и продолжалось до 1976 г. Всего было выпущено около 20 самолетов этого типа, и они эксплуатировались до начала 1990-х гг.

Ил-20 был первым отечественным самолетом, предназначенным для комплексного использования средств разведки, основанных на различных принципах получения информации. Создание и освоение серийного производства и эксплуатации таких самолетов стало заметной вехой в развитии отечественной авиационной техники.

Воздушный командный пункт Ил-22

Одной из основных составляющих успеха современных военных операций является обеспечение надежной связи командования с войсковыми соединениями и наличие гибкой системы управления ими. Современные командные пункты, предназначенные для управления действиями крупных войсковых соединений, являются сложными инженерными сооружениями, и создание стационарных наземных командных пунктов требует больших затрат сил и средств. Тем не менее несмотря на принимаемые меры они уязвимы для современных средств поражения. Для сохранения возможности управления войсками в случае выхода из строя наземных командных пунктов и для повышения их мобильности при перемещении в район предполагаемого военного конфликта в начале 1970-х гг. за рубежом развернулись работы по созданию воздушных командных пунктов, в качестве носителей которых использовались хорошо зарекомендовавшие себя в эксплуатации пассажирские самолеты, оборудованные необходимой аппаратурой. (1) Хотя приведенные ниже марки самолетов выходят за временные рамки книги, редакция считает, что рассказ о них логически обоснован.

С середины 1970-х гг. аналогичные работы стали вести и в Советском Союзе на основе пассажирского самолета Ил-18Д. Новой машине было присвоено обозначение Ил-22.

В связи с большой загрузкой ОКБ С.В. Ильюшина работой по созданию и совершенствованию транспортных и широкофюзеляжных пассажирских самолетов техническую документацию на установку на самолете Ил-22 комплекса специального оборудования-для функционирования воздушного командного пункта разрабатывали в ОКБ В.М. Мясищева при техническом сопровождении ОКБ С.В. Ильюшина.

От пассажирского самолета Ил-18Д Ил-22 отличался наличием относительно небольшой по сравнению с самолетом Ил-20 нижней гондолы в передней части фюзеляжа, большим радиопрозрачным обтекателем для антенн на верхней части киля и антеннами различного типа, расположенными на верхней и нижней частях фюзеляжа.

В пассажирском салоне самолета оборудовали отсеки с рабочими местами для операторов дальней связи и офицеров, управляющих боевыми операциями. В задней части фюзеляжа разместили комнату отдыха с обычными пассажирскими креслами и откидным лежаком. В случае необходимости летный экипаж и операторы могли покинуть самолет с парашютами через люки в передней и задней частях фюзеляжа.

С конца 1970-х гг. самолеты Ил-22 несли боевую службу, в частности они применялись в боевых действиях советских войск в Афганистане.

Самолеты Ил-22 были первыми серийными самолетами такого назначения в Советском Союзе, они положили начало новому направлению в развитии отечественной военной авиации.

Ледовый разведчик Ил-24Н

Самолет Ил-24Н предназначался для получения информации о ледовом покрове Северного Ледовитого океана с целью обеспечения транспортного мореплавания в Арктике и замерзающих морях умеренных широт, а также для геологического изучения территории СССР. Работы по самолету были начаты в конце 1970-х гг. под руководством генерального конструктора Г.В. Новожилова.
