Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

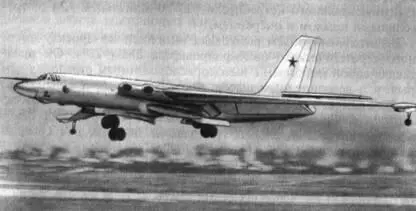

Рис. 143. Бомбардировщик М-4, оборудованный системой дозаправки

К этому времени уже шло серийное производство самолета ЗМ с более высокими летно-техническими характеристиками, и было принято решение переоборудовать в заправщики все построенные ранее самолеты М-4.

M-4-II- самолет-заправщик на базе серийного бомбардировщика М-4. Предназначался для дозаправки в воздухе самолетов ЗМ и Ту-95. Топливо общей массой 41 400 кг для передачи заправляемому самолету размещалось в 10 топливных баках. Устанавливались дополнительное противопожарное и светотехническое оборудование и система самозаправки, позволявшая использовать весь запас топлива заправщика для его двигателей. Установка системы дозаправки топливом в полете потребовала оборудования всех самолетов радиотехническими системами "Свод - Встреча" и замены командных радиостанций РСИУ-4В на РСИУ-5.

В процессе эксплуатации самолета М-4 двигатели АМ-ЗА постепенно вырабатывали свой ресурс и нуждались в замене. Так как АМ-ЗА уже не производились, решено было поставить на самолет более мощные и экономичные РД-ЗМ тягой 9500 кгс, а впоследствии - РД-ЗМ-500 с режимом чрезвычайной тяги, разработанные в ОКБ П.Ф. Зубца и представлявшие собой модификацию АМ-ЗА. Удельный расход топлива РД-ЗМ-500 был несколько снижен по сравнению с АМ-ЗА и составлял 0,97 кг/(кгс*ч).

В ходе работ по М-4 изучались также возможности его модификации. Разрабатывался проект высотного фоторазведчика "25Ф" с двигателями АМ-ЗА и увеличенной площадью крыла. При взлетной массе 120 000 кг дальность полета могла составить 7500 км, а высота полета над целью - 16 500 м. Полезной нагрузкой самолета являлась только различная разведывательная и фотоаппаратура. Изучалась двухдвигательная модификация самолета "26" с ВД-5. Расчетная взлетная масса самолета составляла около 160 000 кг, дальность полета с 5000 кг бомб могла достигнуть 11 850 км. Предусматривалось применение двух стартовых ускорителей тягой по 9000 кгс.

В соответствии с постановлением Совета Министров СССР на базе М-4 разрабатывался проект самолета МК - носителя крылатых ракет К-20. Также велись работы по проектам совершенно новых типов самолетов: двухдвигательного транспортного "27" с ТРД и ТВД; высотного фоторазведчика "30" с двумя ТРД АМ-9, дальностью полета 5350 км и потолком над целью 17 250 м; экспериментального истребителя "33" с двигателем АМ-5, треугольными крылом и оперением.

Значительный объем работ был выполнен по проекту высотного стратегического бомбардировщика 2М ("28"). Он представлял собой моноплан с высокорасположенным стреловидным крылом и велосипедным шасси. Фюзеляж самолета с овальным поперечным сечением имел более вместительный бомбоотсек, чем у М-4. Силовая установка состояла из четырех ТРД ВД-5, размещавшихся в отдельных гондолах на пилонах под крылом. Номенклатура вооружения самолета была расширена по сравнению с М-4. Заданная дальность полета с 5000 кг бомб достигала 12 500 км, потолок над целью - 17 300 м, максимальная скорость - до 970 км/ч при взлетной массе 185000 кг. Предусматривалось применение подвесных топливных баков.

Был построен макет самолета, и в январе 1953 г. состоялось рассмотрение его комиссией ВВС. Осенью 1954 г. все работы по проектированию и постройке 2М были прекращены, дальнейшие работы развернулись по модификации самолета М-4, требовавшей значительно меньших усилий на организацию производства и обеспечивающей достижение практически таких же характеристик.

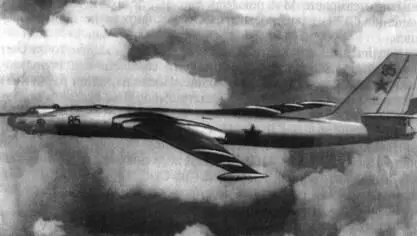

Рис. 144. Дальний бомбардировщик ЗМ, оборудованный подвесными топливными баками

В июле 1954 г. вышло постановление Совета Министров СССР о создании стратегического бомбардировщика М-6 с двигателями ВД-7, в качестве резервных предусматривалась установка двигателей ВК-9 или AM-13.

ЗМ (М-6, "36")- дальний скоростной бомбардировщик (рис. 144, 145). Предназначался для нанесения мощных бомбовых ударов (в том числе ядерными боеприпасами) по отдаленным стратегическим центрам и морским объектам противника. Значительная практическая дальность полета (15 000... 16 000 км с одной дозаправкой топливом в полете) позволяла использовать самолет как межконтинентальный стратегический бомбардировщик. Вооружение самолета могло включать в себя бомбовую нагрузку калибра до 9000 кг, а также торпеды и мины. Кроме стандартных приборов самолетовождения имелось новейшее по тому времени радио-, радиолокационное и аэронавигационное оборудование и мощное оборонительное пушечное вооружение. Это позволяло производить эффективное бомбометание с больших высот как днем, так и ночью при любых метеорологических условиях в составе соединений или одиночно без сопровождения истребителями.

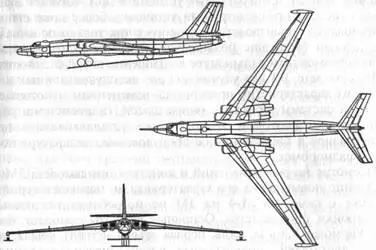

Рис. 145. Схема дальнего бомбардировщика ЗМ

Самолет ЗМ являлся модификацией серийного бомбардировщика М-4. Основная цель модификации состояла в увеличении дальности полета, что было достигнуто:

за счет замены двигателя АМ-ЗА на ВД-7, имевший меньший удельный расход топлива, увеличенную взлетную тягу, меньшие габаритные размеры и массу;

изменения аэродинамической компоновки крыла (увеличены площадь и удлинение, изменены профили, введена крутка), что дало возможность получить прирост аэродинамического качества с 17,45 до 18,70;

увеличения запаса топлива на самолете и весовой отдачи по топливу.

Как показывал опыт эксплуатации реактивных бомбардировщиков, в частности М-4, надежная и устойчивая работа ТРД, не требующих регулировки в полете, возможность ведения самолета с помощью автопилота и автоматизация управления основными системами силовой установки дали возможность отказаться от бортинженера как самостоятельного члена экипажа. В связи с изменением функций членов экипажа на самолете ЗМ передняя гермокабина была перекомпонована и улучшены условия работы экипажа (обеспечивалось перемещение сидений летчиков в положение для отдыха, вводилось зональное охлаждение для обеспечения лучших температурных условий и др.). Компоновка кабины самолета предусматривала установку более совершенного оборудования, производство которого тогда только осваивалось. Это должно было еще больше упростить функции экипажа и сделать возможным дальнейшее сокращение его численности.

На самолете ЗМ для улучшения его эксплуатационных и технических характеристик подверглись изменениям некоторые агрегаты и системы (основная опора шасси, гидросистема, управление рулем высоты и др.), а также устанавливались новое радиосвязное и навигационное оборудование, аппаратура постановки радиопомех.
