Причины возникновения короткого замыкания очень просты: неисправная изоляция, неправильный монтаж проводки, случайный обрыв и плохие контакты в электроприборах. Со всеми этими причинами можно бороться, соблюдая следующие правила.

1. Не допускайте эксплуатации старых кабелей с устаревшей изоляцией.

2. Не проводите ремонтные работы, такие как сверление, резка, долбление, там, где проложены провода.

3. При монтаже проводки не снимайте верхнюю оболочку при помощи ножа, разрезая ее вдоль кабеля.

4. Никогда не работайте с проводкой, если она находится под напряжением (рис. 3.14).

Рис. 3.14. Нельзя перекусывать находящиеся под напряжением провода кусачками

5. Обязательно нужно установить в сети защитные устройства отключения — пробки, плавкие вставки, предохранители, автоматические включатели, а также дифференциальные автоматы.

6. Своевременно заменяйте устаревшие розетки и выключатели, искрящие при работе.

7. Не используйте неисправные электроприборы, искрящие при работе. Исключение — работа электроинструмента, в котором искрение создают угольные щетки. Это допустимо.

8. Старайтесь не прокладывать провода, тесно сплетая их пучком.

Чтобы обезопасить человека от поражения электрическим током во время электромонтажных работ, существуют различные защитные приспособления. К ним относятся специальная одежда и индивидуальные средства защиты, такие как перчатки, боты (сапоги) и диэлектрические коврики (рис. 3.15).

Рис. 3.15. Электрик с комплектом инструментов в монтажном поясе и защитных перчатках

Спецодежда

В специализированных магазинах продаются комплекты одежды именно для электромонтажных работ любого размера и вида. Если вы не решили начать карьеру профессионального электрика, можно подобрать комплект одежды из старых вещей. Главное требование к «обмундированию» — натуральность ткани. Лучшим выбором будет хлопок. Он наиболее удобен, к тому же при коротком замыкании хлопок просто обгорит, а не расплавится, как синтетика, ведь энергия короткого замыкания бывает такой, что буквально распыляет металлические жала отверток.

Диэлектрические перчатки

Это очень надежный и простой способ обезопасить себя во время работы с электричеством, когда нет возможности отключить электроэнергию или есть опасность остаточных токов. Перчатки электрика несколько отличаются от обычных медицинских, которые часто используются в быту. Они намного толще и изготовлены из специальной резины (рис. 3.16).

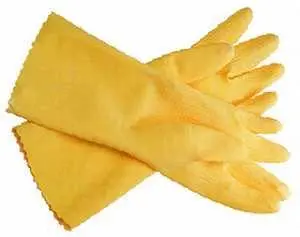

Рис. 3.16. Диэлектрические перчатки для работы с напряжением до 1000 В. Такие перчатки бывают двух видов: первый — для работы под напряжением до 1000 В, второй — свыше этого значения. В домашней работе с электричеством перчатки второго вида практически не используются. Они более толстые и менее эластичные

Необходимо соблюдать 2 основных правила:

1) это средство защиты не должно иметь проколов и порезов, перед началом работы необходимо испытать его, надув воздухом;

2) нельзя подвертывать раструбы перчаток или выпускать обшлага рукавов поверх них.

Данное средство защиты должно быть по размеру таким, чтобы под него можно было надеть еще одни перчатки — хлопчатобумажные. Длина раструбов должна доходить почти до локтя (чем дальше, тем лучше). Не стоит оставлять перчатки испачканными в масле или щелочи — техническая резина прекрасно разъедается агрессивными веществами. Промывать такое средство защиты можно обычной мыльной водой.

Резиновые боты

Галоши или боты применяются, когда приходится работать с распределительными шкафами, для защиты от шагового напряжения, а также в других случаях. Требования к этому средству защиты такие же, как и к перчаткам. Важно помнить, что боты не надеваются на босую ногу, а только на обычную обувь (рис. 3.17).

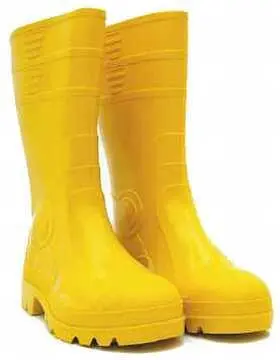

Рис. 3.17. Резиновые боты

Диэлектрический коврик

При бытовых работах применяется как общезащитное средство от поражения током, особенно в помещениях с повышенным уровнем влажности (ванных). Используется также, когда требуется обезопасить подход к установкам, работающим под высоким напряжением. На вид такой коврик ничем не отличается от обычного душевого, только сделан из специальной резины. Если в работе существует потенциальная опасность поражения током, то нелишним будет подстелить такой коврик под ноги (рис. 3.18).

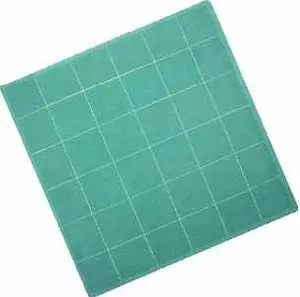

Рис. 3.18. Диэлектрический коврик

Проводники, по которым передается электрический ток, — важнейшая часть энергосистем. Они пронизывают здания и механизмы, выполняя функции проводника энергии и информационных сигналов (рис. 4.1).

Рис. 4.1. Схема кабеля

На сегодняшний день существует множество видов кабелей и проводов (рис. 4.2).

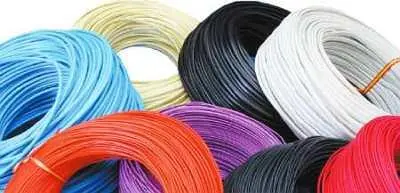

Рис. 4.2. Разнообразные виды кабеля с цветной оболочкой

В России их выпускается около 20 000 видов. Это и тончайшие проводки для электронных датчиков, и толстенные кабели (проводящие сотни тысяч вольт), которые не всегда можно обхватить рукой (рис. 4.3).

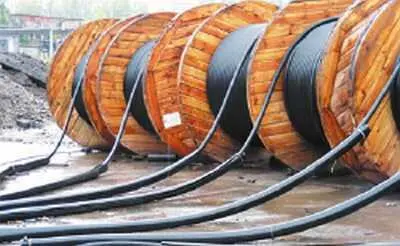

Рис. 4.3. Барабаны с силовым кабелем

Такой размах в размерах и области применения в быту, конечно, не нужен. Однако маркировку и свойства проводников следует изучить, чтобы не допустить досадных ошибок при работе, руководствуясь лишь принципом «провода все одинаковые, сойдет любой». Это глубоко ошибочное мнение. Необходимо знать, какие провода и кабели устанавливаются в том или ином случае.

Начать стоит с определения терминов «кабель», «провод», «шнур», «жила» и «изоляция». Они являются основополагающими, без их определения и характеристик нельзя как следует разобраться в проводниках и их свойствах.
