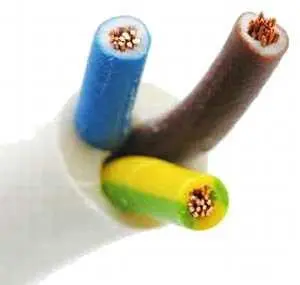

Рис. 4.14. Изоляция из ПВХ

Практически негорюч. Достаточно мягкий и гибкий материал, тем не менее имеет несколько минусов, а именно: низкую морозоустойчивость (до –20 °C), хотя в последнее время созданы и холодоустойчивые модификации, при нагревании вместо горения начинает выделять хлороводород и диоксины (достаточно вредные вещества с едким запахом). Например, хлороводород при добавлении воды образует соляную кислоту, то есть при вдыхании дыма на слизистых оболочках образуется разъедающая кислота.

Резина— отличный изолятор, изготавливаемый из искусственных или природных каучуков. Применяется, когда необходимы повышенная гибкость кабеля и морозоустойчивость (рис. 4.15).

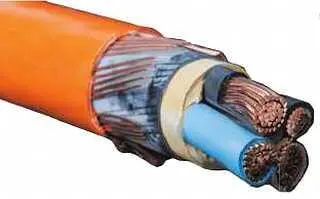

Рис. 4.15. Резиновая внешняя оболочка кабеля

Полиэтилен— изолятор с хорошими показателями морозостойкости, весьма устойчивый к агрессивным веществам (рис. 4.16)

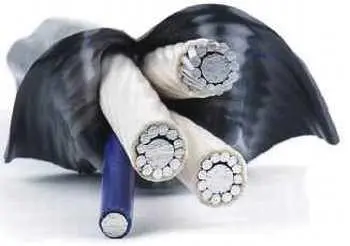

Рис. 4.16. Кабель с полиэтиленовой изолирующей пленкой

Силиконовая резина— весьма эластичный термостойкий изолятор, при сгорании образует диэлектрическую защитную пленку.

Пропитанная бумагаимеет отличные токоизолирующие качества, но, к сожалению, хорошо горит и требует дополнительных материалов для термоизоляции.

Карболит— пластический материал, используемый для производства розеточных колодок и оболочек кабельных сжимов, термостойкий, но хрупкий (рис. 4.17).

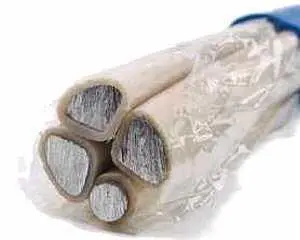

Рис. 4.17. Кабель с карболитом

Экранобычно есть у информационных кабелей. Состоит из металлической фольги и выполняет функции отражателя для посторонних электромагнитных сигналов, а также выравнивания электрического поля внутри самого себя (рис. 4.18).

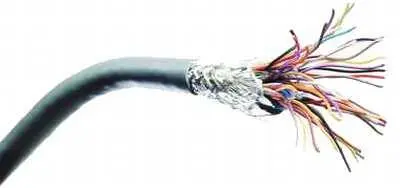

Рис. 4.18. Информационный кабель с экраном

Защитный покров:в силовых кабелях высокого напряжения, закладывающихся в землю, используется металл для защиты от механического воздействия (рис. 4.19).

Под броней и над ней стоят защитные подушки. Они предохраняют нижележащую изоляцию от металла брони и последнюю от внешнего воздействия.

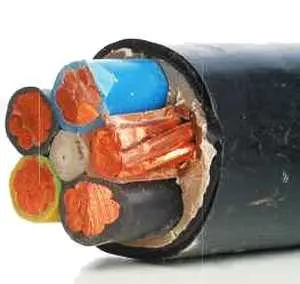

Рис. 4.19. Бронированный кабель

Индикация

Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку.

В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов. Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии (рис. 4.20 и 4.21).

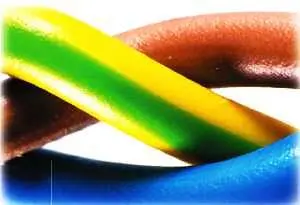

Рис. 4.20. Стандартная цветовая маркировка трехжильного кабеля

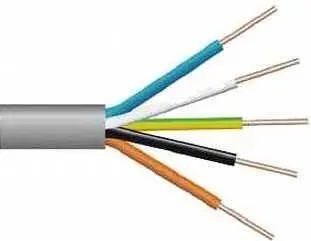

Рис. 4.21. Стандартная цветовая маркировка пятижильного кабеля

Внутри самого кабеля, под внешней оболочкой, изолированные жилы посыпаются мелом для улучшения их скольжения и предотвращения слипания ТПЖ.

На первый взгляд буквенно-цифровое обозначение кабеля напоминает секретный код, который невозможно разгадать. На самом деле каждый символ несет в себе информацию, зная которую можно легко понять, какого типа кабель перед вами и каковы его основные характеристики.

Буквамиобозначаются материал изоляции и жилы, область применения провода, особенности конструкции. Они идут строго одна за другой.

Цифрыозначают количество жил и их сечение. Буквенный код состоит из четырех основных обозначений, которые необходимо знать. Иногда букв больше, чем четыре, но это, как правило, довольно специфические виды продукции, которые вряд ли вам встретятся.

Первая буква обозначает материал, из которого изготовлена жила. А — алюминий; если это медь, то буквы нет. Например, ВВГ и АВВГ. Первый кабель медный, второй — алюминиевый.

Вторая буква — это область применения провода: К — контрольный, М — монтажный, П (У) или Ш — установочный, МГ — гибкий монтажный кабель. Если буквы нет, значит, это силовой провод.

Третья буква — это тип изоляции ТПЖ. Здесь много обозначений: В или ВР — поливинилхлорид, Д — двойная обмотка, К — капрон, П — полиэтилен, Р — резина, НР или Н — негорючая резина, С — стекловолокно, Ш — полиамидный шелк, Э — экранированный.

Четвертая буква обозначает особенности конструкции кабеля: Б — бронированный лентами, Г — гибкий, Т — для прокладки в трубах, К — бронирован круглой проволокой, О — в оплетке.

Помимо данных обозначений есть дополнительные, которые пишутся не заглавными буквами, а прописными и ставятся после всех остальных. Например, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.

С цифрами все гораздо проще: первая обозначает количество жил, вторая — сечение жилы. Например, ПВС 3 х 6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм 2.

Впрочем, иногда встречаются кабели с более сложной цифровой маркировкой, например силовой кабель КГ 3 х 6 + 1 х 4. Это означает, что кроме трех основных жил сечением 6 мм 2у него есть еще одна сечением поменьше — 4 мм 2, которая служит для заземления.

У кабелей иностранного производства маркировка совершенно другого типа, непохожая на стандарты ГОСТа.

Как правило, силовые кабели и провода в России и странах бывшего СССР намного дешевле, нежели заграничная продукция. Объясняется это просто — основное сырье для них (медь, алюминий и полимеры) производят и добывают именно в России. Так что если вы увидите кабель иностранного производства, вполне возможно, что он изготовлен из сырья, экспортируемого из нашей страны. Большее распространение получили на российском рынке импортные информационные кабели для компьютерной техники и Интернета.
