Модификации:

 АВББШв— кабель с алюминиевой жилой;

 ВББШвнг— негорючий кабель;

 ВББШвнг-LS— негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП.

ПБПП (ПУНП)относится к установочным, или монтажным. Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ (рис. 4.30).

Рис. 4.30. Провод ПБПП

Количество жил — 2 или 3, сечение — от 1,5 до 6 мм 2. Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП)отличается от ПУНП жилами — они многопроволочные (рис. 4.31). Именно поэтому к названию провода добавляется буква «г» — гибкий.

Рис. 4.31. Провод ПУГНП

Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП(рис. 4.32).

Рис. 4.32. Провод АПУНП

Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

ПРИМЕЧАНИЕ

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

ВНИМАНИЕ!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

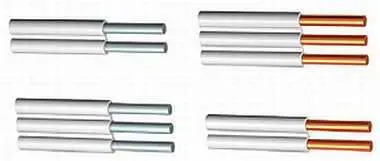

ППВ— медный провод с изоляцией из ПВХ (рис. 4.33).

Рис. 4.33. Провода ППВи АППВ

Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм 2. Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВимеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая (см. рис. 4.34).

Рис. 4.34. Провод АПВ

АПВ— алюминиевый одножильный провод с изоляцией из ПВХ (рис. 4.34). Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм 2и многопроволочная — от 25 до 95 мм 2.

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь (рис. 4.35). Сечение жилы начинается с 0,75 мм 2.

Рис. 4.35. Провод ПВ 1

Кроме того, жила становится многопроволочной не с 25, а с 16 мм 2. Более гибок, чем АПВ.

Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств.

Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода (рис. 4.36).

Рис. 4.36. Провод ПВ 3

ПРИМЕЧАНИЕ

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС— медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность (рис. 4.37).

Рис. 4.37. Провод ПВС

Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм 2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.

Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток. ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВС У) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.
