Для электромонтажных работ с кабелем необходимы специальные изделия, при помощи которых он подсоединяется к электрическим приборам и источникам энергии, монтируется к перегородкам и соединяется.

Кабельный крепеж

Кабель можно крепить к перекрытиям без защитных труб и коробов, монтируя его при помощи специального крепежа.

Электроустановочная скоба— это пластиковая изогнутая в виде дуги или буквы «П» круглая или плоская полоска в зависимости от сечения кабеля (рис. 4.56 и 4.57). Идет в комплекте с металлическим гвоздем или шурупом.

Рис. 4.56. Кабель, прикрепленный к стене при помощи электроустановочной скобы

Рис. 4.57. Электроустановочная плоская скоба

Кабель можно крепить к перекрытиям без защитных труб и коробов, монтируя его при помощи специального крепежа.

Наиболее распространенным видом в бытовых условиях является электроустановочная скоба, предназначенная для крепления проводов и кабелей небольшого сечения Данная скоба применяется для крепления кабеля на перегородках из дерева, мягкого кирпича, штукатурки или пластика.

Такие скобы бывают металлическими. Ими крепят кабели на любой вид перекрытия при помощи дюбель-гвоздей, плотницких гвоздей или шурупов (рис. 4.58 и 4.59).

Рис. 4.58. Металлическая скоба с одним ушком

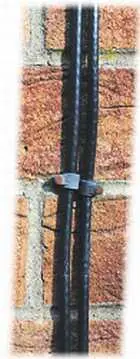

Рис. 4.59. Крепление кабеля к стене при помощи металлической скобы

Самоклеящиеся площадки— очень интересный вид крепежа. Применяется в тех случаях, когда кабель необходимо провести по декоративной поверхности (например, по мебели), нарушать которую нельзя. Отклеивается слой защитной бумаги с подошвы площадки, и она буквально лепится на поверхность (которая должна быть гладкой). Кабель прикрепляется к площадке при помощи хомута или специального зажима (рис. 4.60).

Рис. 4.60. Самоклеящаяся площадка с зажимом для кабеля

Провода можно крепить также при помощи пластиковой стяжки, просто вбив или вкрутив в стену гвоздь или шуруп и зацепив за него хомут. Такой способ крепления делается на скорую руку, когда необходимо временно зафиксировать кабель.

Если под рукой нет ничего из фирменного крепежа, то можно изготовить его самостоятельно, нарезав полосок из жести (в крайнем случае — из консервной банки) и использовав их как обычную металлическую скобу.

ВНИМАНИЕ!

Никогда не прибивайте провода гвоздями и не прикручивайте шурупами. Любое нарушение внешней оболочки и изоляции может привести к повреждению провода со всеми вытекающими отсюда последствиями.

Кабельные наконечники

Чтобы быстро и надежно присоединить кабель к источнику питания или прибору, используются кабельные наконечники. Данное соединение весьма надежно и требует меньше усилий при монтаже (рис. 4.61).

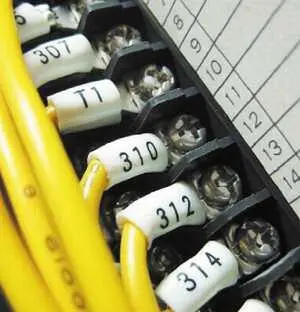

Рис. 4.61. Провода присоединены к контактам электроустройства при помощи наконечников

Такие наконечники применяются в основном для силовых кабелей среднего и большого сечения, хотя в радиоаппаратуре устанавливаются и на провода небольшого сечения.

Наконечники бывают медными, алюминиевыми или медно-лужеными. Они отличаются друг от друга размерами и формой контакта (рис. 4.62 и 4.63)

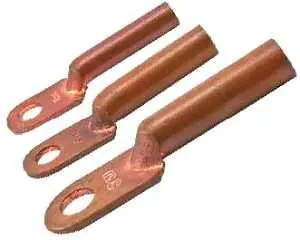

Рис. 4.62. Медные кабельные наконечники

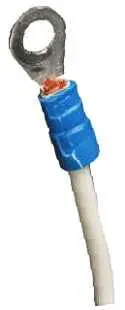

Рис. 4.63. Медно-луженый кабельный наконечник

Используя кабельные наконечники, можно значительно упростить процедуру присоединения кабеля к аппаратуре и повысить надежность контакта. Наконечники опрессовываются при помощи специальных клещей (рис. 4.64).

ВНИМАНИЕ!

Материал наконечника должен совпадать с материалом ТПЖ проводника.

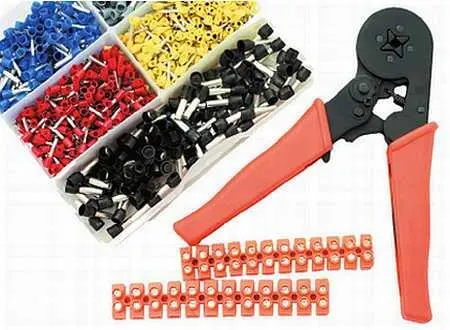

Рис. 4.64. Кабельные наконечники — гильзы различного размера, лежащие в лотках; пресс-клещи для обжима наконечников и клеммные колодки

Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Способов соединения проводников существует множество. Самый распространенный и простой из них — ручная скруткаТПЖ винтом и заматывание данного места изолентой (рис. 4.65).

Рис. 4.65. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 4.66).

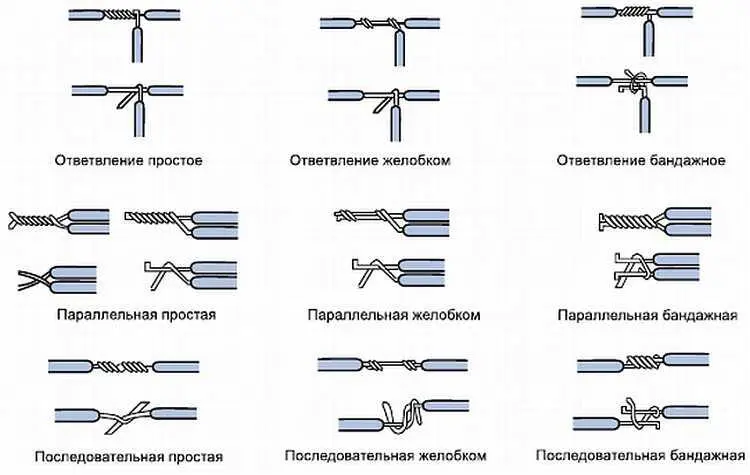

Рис. 4.66. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 4.67).

Рис. 4.67. Современные способы соединения проводов при помощи клемм и клеммных колодок

Кабельные сжимы— эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4.68). Используется для ответвления проводов от основной (магистральной) линии.

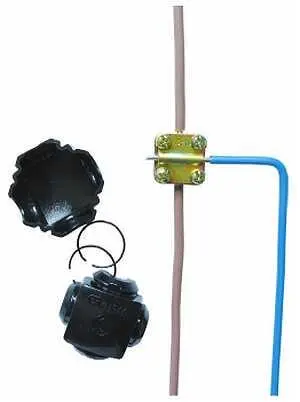

Рис. 4.68. Присоединение провода к магистральной жиле при помощи ответвительного сжима
