Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках.

Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям (рис. 5.12).

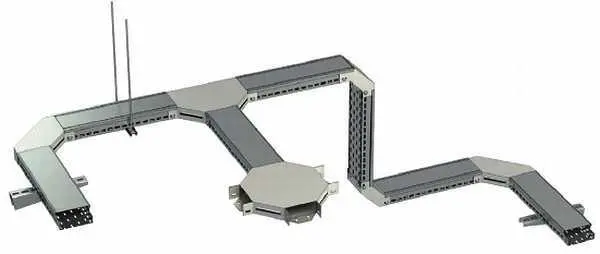

Рис. 5.12. Конструкция из металлического лотка

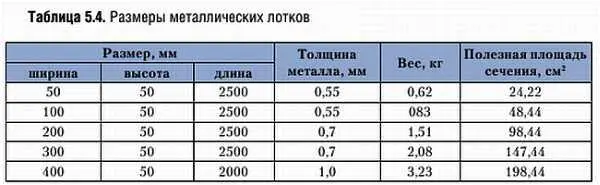

Основные размеры металлических лотков представлены в следующей таблице (табл. 5.4).

Гофрированные пластиковые трубы

Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.

Гофра предназначена для прокладки любого вида проводников как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током (рис. 5.13).

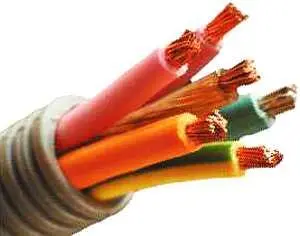

Рис. 5.13. Защищенные гофрой провода

Различают легкие и тяжелые трубы.

Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи (рис. 5.14).

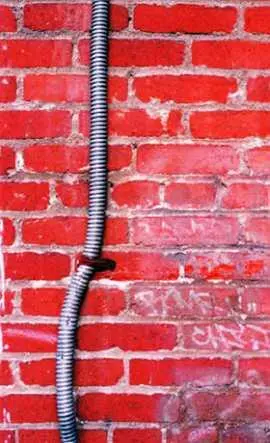

Рис. 5.14. Гофра, проведенная по наружной стене здания

Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ.

Диаметр гофры колеблется от 16 до 32 мм.

Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д.

ВНИМАНИЕ!

Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант.

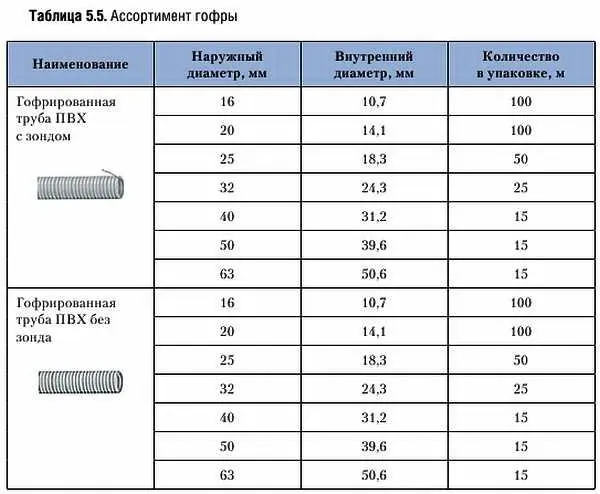

Ассортимент гофрированных труб наглядно представлен в табл. 5.5.

Гофрированные металлические трубы (металлорукава)

Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты (рис. 5.15).

Рис. 5.15.М еталлорукав

Применяются там же, где и гофра (рис. 5.16).

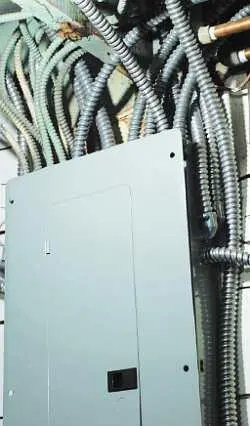

Рис. 5.16. Проведение электропроводки при помощи металлорукава в технических помещениях

Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

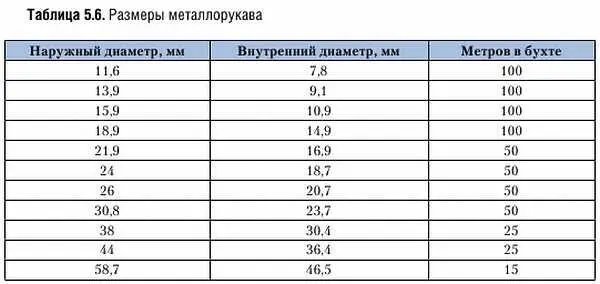

Размеры металлорукава приведены в табл. 5.6.

Гладкие жесткие трубы

Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение (рис. 5.17).

Рис. 5.17. Трубы ПВХдля проведения кабеля

Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки (рис. 5.18–5.21).

Рис. 5.18. Клипса для крепежа гофры или труб ПВХ

Рис. 5.19. Поворотные углы на 90°

Рис. 5.20. Соединительные муфты

Рис. 5.21. Тройники для труб ПВХ

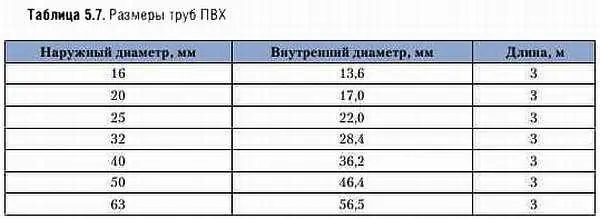

Размеры труб указаны в табл. 5.7.

Кембрики

Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе.

Изделия для прокладки кабеля преду сматривают следующие варианты крепления.

Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40. Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить.

Металлические лотки крепятся при помощи анкерных зажимов, дюбель-гвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны.

Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей.

Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно.

Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса (см. рис. 4.59).
