Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

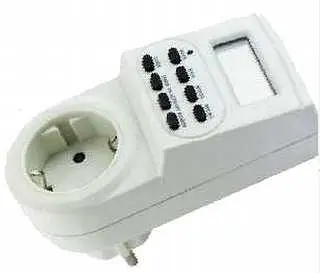

Рис. 5.45. Розетка с таймером

Рис. 5.46. Розетка с выключателем

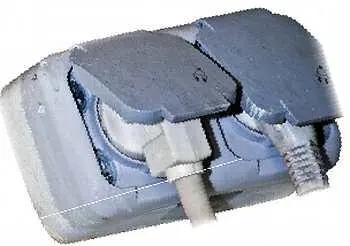

Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

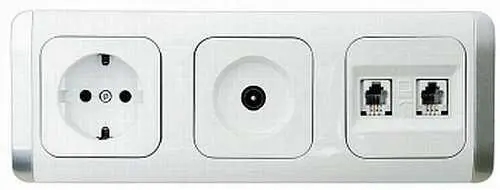

Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток

Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи.

Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов.

Помимо силовых существуют и розетки для наконечников информационных кабелей.

Антенная розеткаотличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

ПРИМЕЧАНИЕ

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Телефонная розеткасоздана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49).

Рис. 5.49. Простая телефонная розетка с одним гнездом

Компьютерная розеткапо внешнему виду очень похожа на телефонную (рис. 5.50).

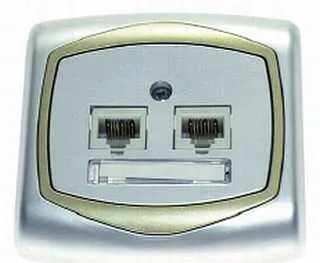

Рис. 5.50. Компьютерная розетка с двумя гнездами

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

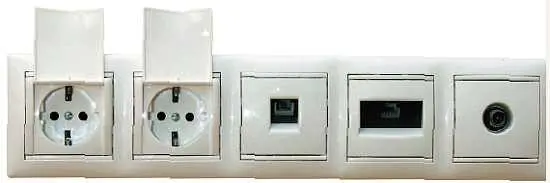

Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт.

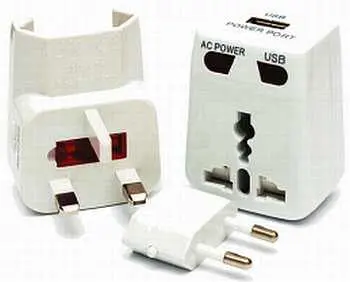

Рис. 5.52. Универсальный переходник

Колодка —это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53). Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

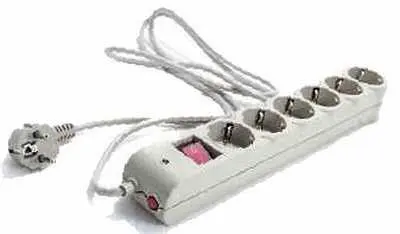

Рис. 5.53. Колодка удлинителя со шнуром и вилкой

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54).

Рис. 5.54. Переносной удлинитель с катушкой для кабеля

Силовые разъемы— это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55).

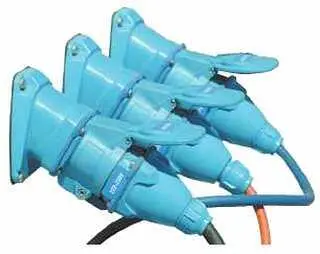

Рис. 5.55. Силовые штепсельные соединения

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).

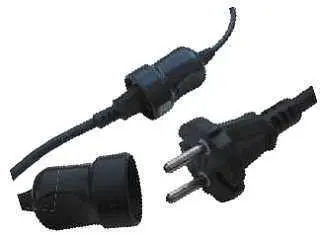

Рис. 5.56. Однофазный силовой разъем с вилкой

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57).

Рис. 5.57. Одноклавишный встроенный выключатель

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.

Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается.

Основные виды выключателей следующие.

Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис. 5.58).

Рис. 5.58. Двухклавишный накладной выключатель

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис. 5.59).
