Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Любая розетка состоит из следующих основных элементов:

 контактов;

 основания, которое называется колодкой;

 защитного корпуса.

Контакт— основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220–230 В и силу тока 6,3–10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10–16 А.

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис. 5.37). Сравните старый образец — 1386 Вт (1386 Вт = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = 16 А х 220 В).

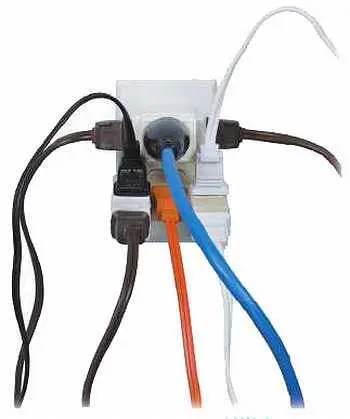

Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38).

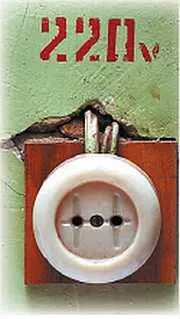

Рис. 5.38. Розетка старого образца

Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий.

В старых образцах их только два — фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39).

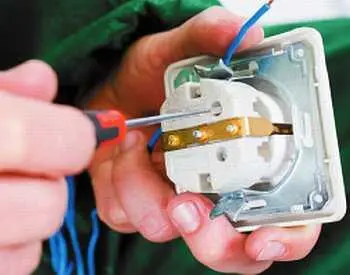

Рис. 5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Ясно, что при подключении к старой розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

Колодка— основание розетки, то, на чем держатся контакты и защитный корпус (рис. 5.40). Сделана она из керамики или карболита (в старых образцах).

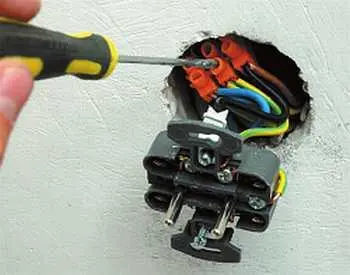

Рис. 5.40. Розеточная колодка

Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.

Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Защитный корпус— это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис. 5.41).

Он выполняет защитную и декоративную функции.

В определенных видах розеток в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д.

Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

Рис. 5.41. Встроенная розетка в подрозетнике

Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розеткатак называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис. 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

Рис. 5.42. Встроенная розетка без заземления

При установке накладной розеткине требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

У розеток с заземлениеместь контакты, соединенные с заземляющим проводом (рис. 5.43).

Рис. 5.43. Встроенная розетка с заземлением

Предназначены для установки в электрические сети, у которых есть заземление.

Двойные розеткииспользуются для подключения сразу двух штепсельных вилок.

В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44).

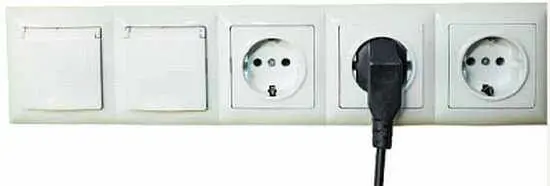

Рис. 5.44. Выключатели и розетки, соединенные с помощью рамки в один блок

Розетки с дополнительными функциямимогут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты.

Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45–5.47).
