Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

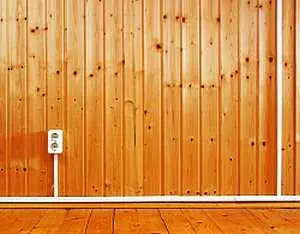

Рис. 5.3. Открытая проводка, уложенная в кабель-канал поверх деревянной облицовки

Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом.

Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида Рис. 5.2. Скрытая проводка кабеля Рис. 5.3. Открытая проводка, уложенная в кабельканал поверх деревянной облицовки короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей. Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

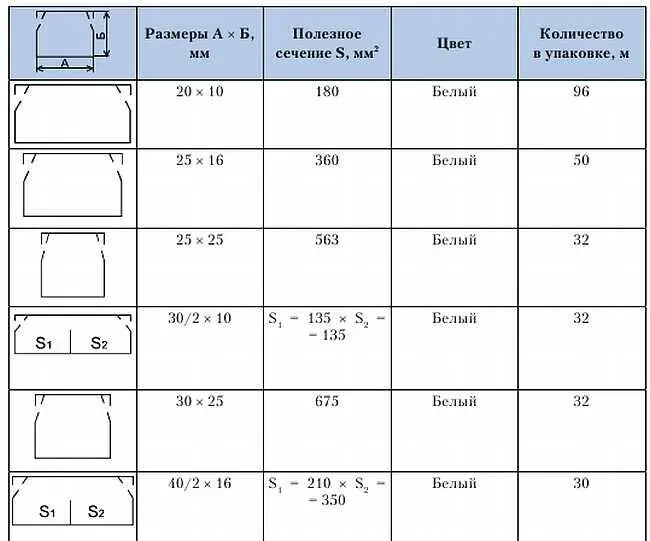

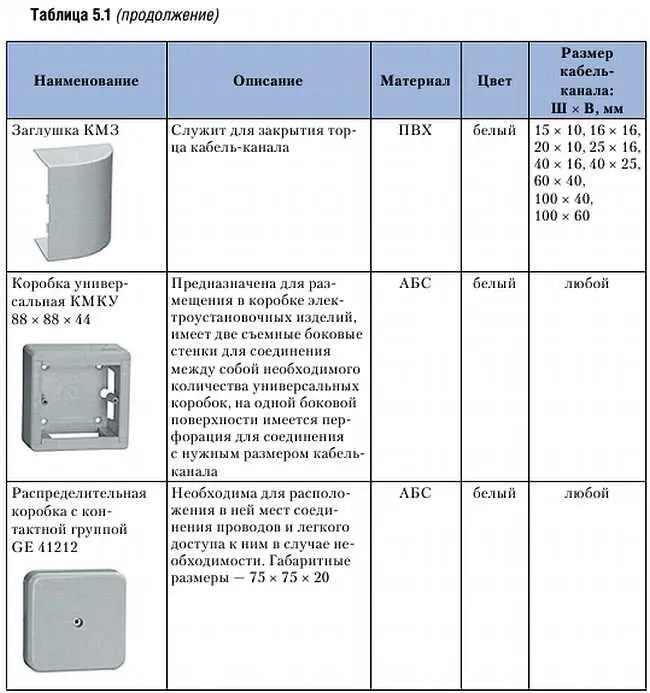

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. Более подробно основные размеры кабель-канала представлены в табл. 5.1.

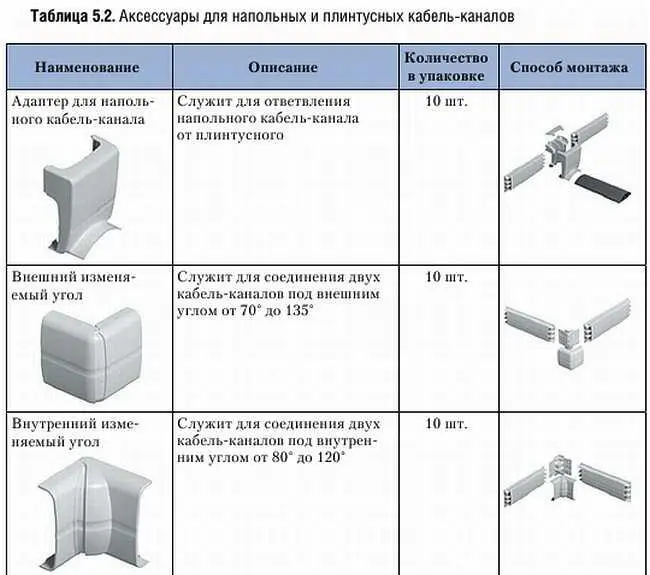

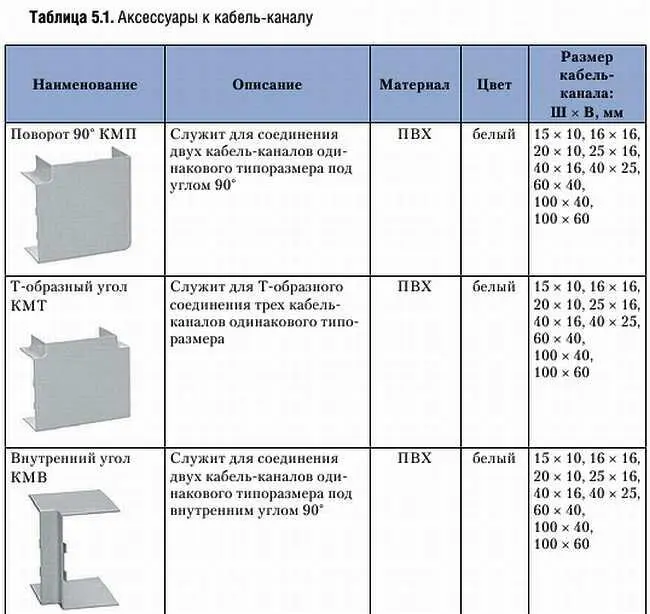

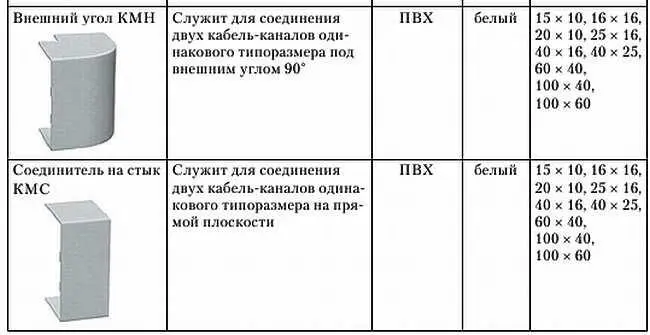

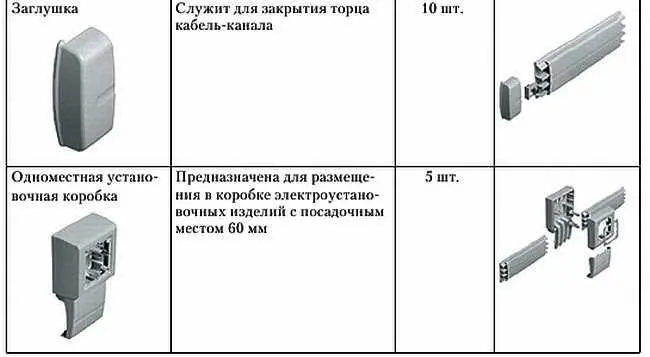

При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, представленных в табл. 5.1 и 5.2, монтируются электрические сети любого типа сложности (рис. 5.4 и 5.5).

Рис. 5.4. Аксессуары к кабель-каналу

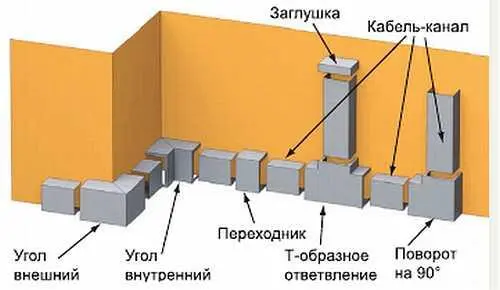

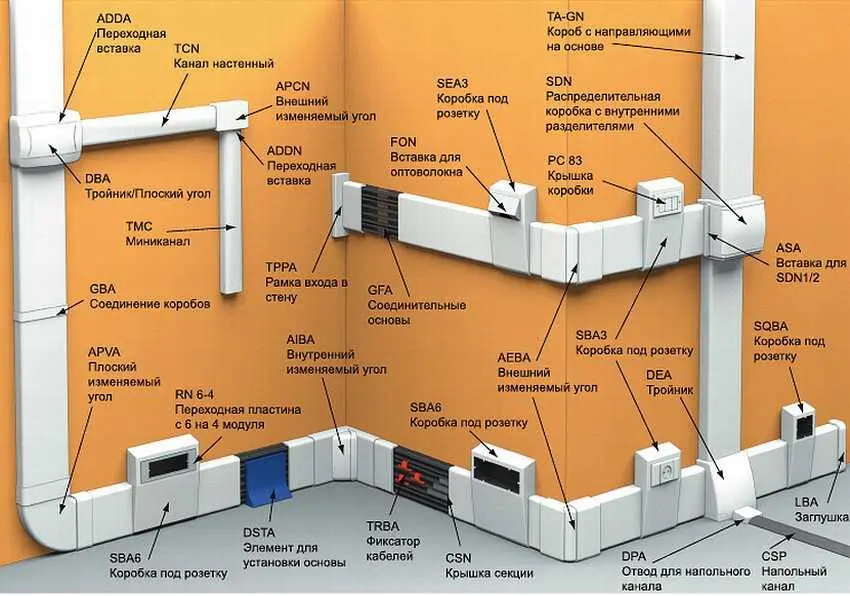

Рис. 5.5. Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему.

Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов (рис. 5.6).

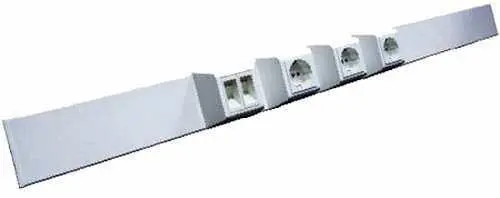

Рис. 5.6. Кабель-канал с различными видами розеток, смонтированных на поверхности

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму (рис. 5.7).

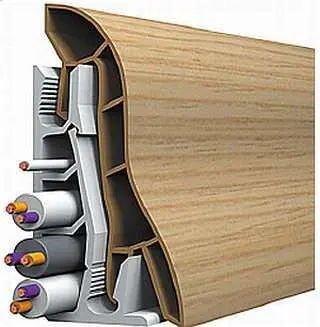

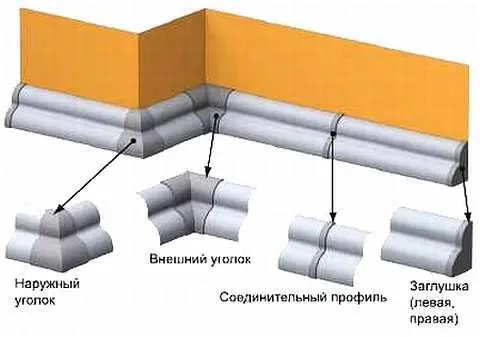

Рис. 5.7. Напольный плинтус с каналами для проводов

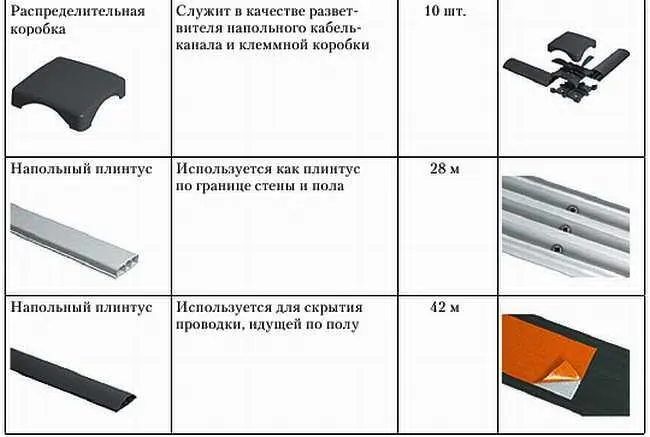

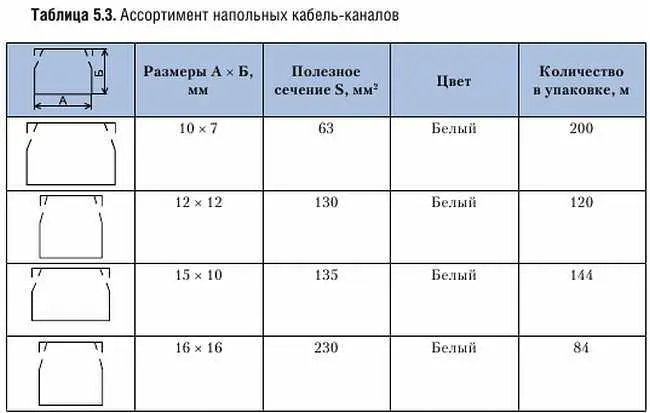

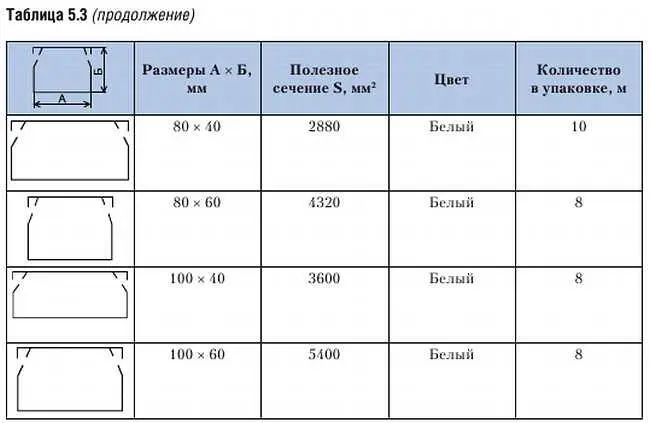

Данные по аксессуарам напольных кабель-каналов представлены в табл. 5.3.

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных (рис. 5.8).

Рис. 5.8. Напольный плинтус

Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

Плюсы пластиковых коробов:

 не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;

 легкий доступ к кабелю;

 дополнительная защита для электропроводников;

 легкость монтажа;

 возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

 не всегда вписываются в дизайн помещения;

 требуют дополнительного пространства;

 легко ломаются при неаккуратном использовании;

 требуют массу дополнительных аксессуаров.

Металлические короба

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой. Бывают перфорированными и гладкими (рис. 5.9 и 5.10).

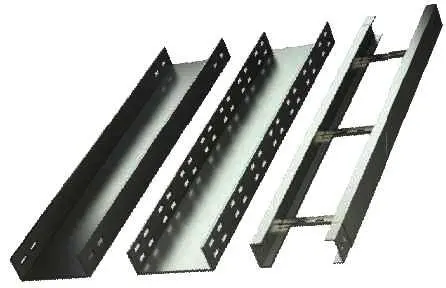

Рис. 5.9. Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

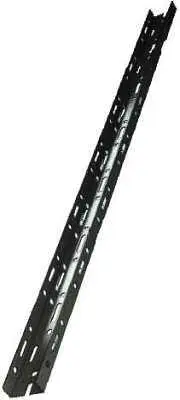

Рис. 5.10. Лоток перфорированный

Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры (рис. 5.11).

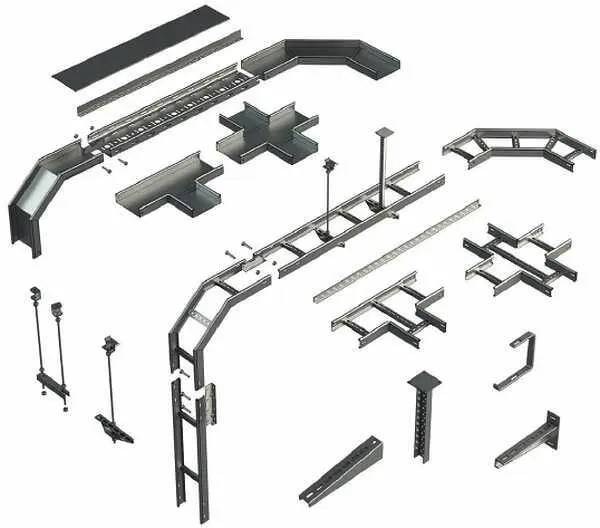

Рис. 5.11. Металлические лотки и аксессуары к ним
