Клеммная колодка— очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 4.69). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 4.70).

Рис. 4.69. Клеммная колодка

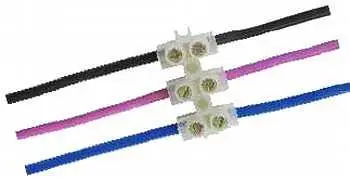

Рис. 4.70. Соединение проводов при помощи клеммной колодки

Скрутка (колпачок) — простейший способ соединения ТПЖ небольшого сечения (рис. 4.71 и 4.72). Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, и колпачок скрутки навинчивается на них.

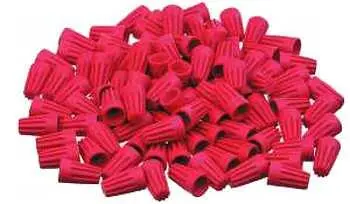

Рис. 4.71. Скрутки

Рис. 4.72. Соединение жил при помощи скруток-колпачков

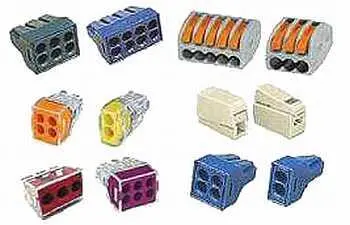

Пружинные клеммы— очень удобный вариант соединения, при их помощи можно соединять вместе медные и алюминиевые проводники (рис. 4.73 и 4.74).

Рис. 4.73. Виды клемм

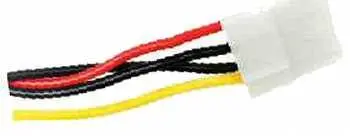

Рис. 4.74. Пружинная клемма

Концы жил оголяются и вставляются внутрь клеммы, где пружинный зажим фиксирует их на месте (рис. 4.75).

Рис. 4.75. Клемма на 3 проводника

Клеммники (нолевые шины)применяются в распределительных шкафах (рис. 4.76).

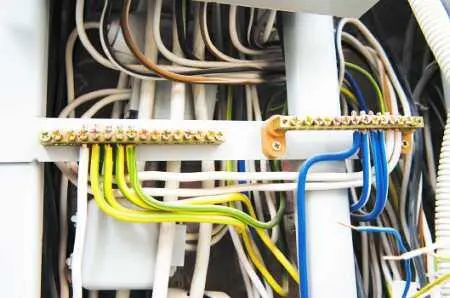

Рис. 4.76. Клеммники в распределительном шкафу: слева— заземляющая шина, справа— нолевая

Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводников в одно целое. Например, при подсоединении подходящих проводов заземления к общему.

Винтовые зажимыпредставляют собой контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов (рис. 4.77).

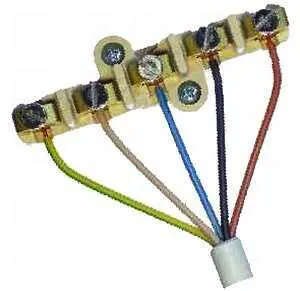

Рис. 4.77. Винтовой зажим и закрепленный в нем пятижильный кабель

Пайка.Соединение проводов при помощи паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.

Термоусадочная трубка(ТУТ) — отличная альтернатива классической изоленте (рис. 4.78).

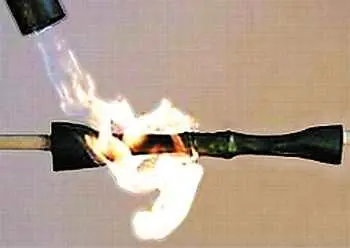

Рис. 4.78. Термоусадочная трубка, обрабатываемая пламенем горелки

Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства ТУТ нарезается кусками, которые надеваются сверху оболочки или изоляции. Затем ТУТ просто нагревается при помощи паяльной лампы, фена, горелки или обычной зажигалки.

Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.

Электромонтажные изделия — это все то, что понадобится для проведения работ по электрике. Сюда входят различные аксессуары для крепления кабеля, всевозможные скобы, коробки, клеммы, розетки, выключатели, хомуты и т. д. (рис. 5.1).

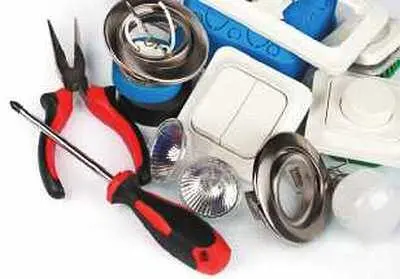

Рис. 5.1. Электромонтажные и электроустановочные изделия

Ассортимент их огромен. Нет смысла перечислять все виды продукции, существующие на сегодняшнем рынке. Достаточно будет лишь упомянуть их основные типы, чтобы можно было начать ориентироваться в этом разнообразном хозяйстве, и вкратце рассказать, для чего и как применяются эти изделия.

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чему-то прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика, созданные для того, чтобы сделать эксплуатацию электрических проводников максимально удобной, эстетичной и безопасной.

В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрасный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая (рис. 5.2).

Рис. 5.2. Скрытая проводка кабеля

В такой ситуации есть несколько существенных минусов. Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было. Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману.

Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом. На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические (рис. 5.3).
