ШВВП— медный или меднолуженый плоский провод (рис. 4.38). Изоляция жил и оболочка из ПВХ.

Рис. 4.38. Провод ШВВП

Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм2. Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

ПРИМЕЧАНИЕ

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75.

RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио (рис. 4.39).

Рис. 4.39. Коаксиальный кабель RG-6

Состоит из центральной медной жилы сечением в 1 мм 2, окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д. Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом (рис. 4.40).

Рис. 4.40. Кабель РК 75

Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников (рис. 4.41).

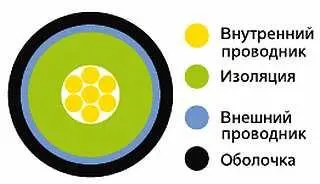

Рис. 4.41. Кабель РК 75в разрезе

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д. (рис. 4.42).

Рис. 4.42. Коаксиальный кабель с наконечником

Компьютерные кабели (витая пара). Служат для построения компьютерных сетей (рис. 4.43).

Рис. 4.43. Витая пара в разрезе

Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара (рис. 4.44 и 4.45). Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

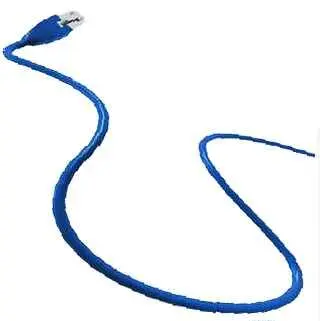

Рис. 4.44. Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Рис. 4.45. Наконечник RJ-45для подсоединения к компьютеру

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена. В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам.

В зависимости от вида кабеля возможны различные варианты защиты:

 UTP, или незащищенная, без общего экрана для пар проводов;

 FTP, или фольгированная, с экраном из алюминиевой фольги;

 STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;

 S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распро- страненный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар.

Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода

Телефонные проводники делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп— основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов (рис. 4.46).

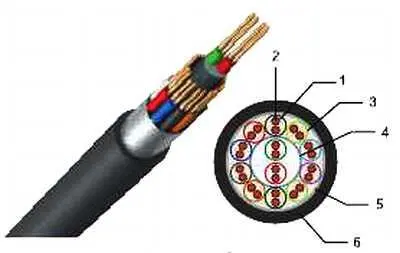

Рис. 4.46. ТППэп:

1— жила; 2— полиэтиленовая изоляция; 3— сердечник; 4— скрепляющая обмотка; 5— поясная изоляция; 6— экран

Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм 2, покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран. Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем.
