Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно (рис. 4.22). При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Рис. 4.22. Виды силовых кабелей

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГобозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты (рис. 4.23).

Рис. 4.23. Кабель ВВГ

Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц.

Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм 2. В бытовых условиях используется ка- бель сечением 1,5–6 мм 2, при строительстве частного дома — кабель сечением до 16 мм 2. Жилы могут быть как одно-, так и многопроволочными (рис. 4.24). Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм 2.

Рис. 4.24. Кабель ВВГв разрезе

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Разновидности ВВГ:

 АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая (рис. 4.25);

Рис. 4.25. Кабель АВВГ

 ВВГнг— кембрик с повышенной негорючестью (рис. 4.26);

Рис. 4.26. Кабель ВВГнгLS

 ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

 ВВГз— пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYMне имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные (рис. 4.27).

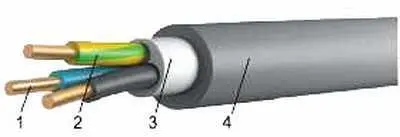

Рис. 4.27. Кабель NYM:

1— медная жила; 2— оболочка ПВХ; 3— продольная негорючая герметизация; 4— изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм 2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

КГрасшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В (рис. 4.28).

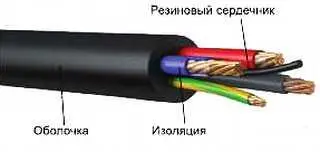

Рис. 4.28. Кабель КГ

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д.

Есть разновидность КГнгс негорючей изоляцией.

ПРИМЕЧАНИЕ

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв— бронированный силовой кабель с медными жилами (рис. 4.29).

Рис. 4.29. Кабель ВББШв

Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм 2до 240 мм 2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.
