Материал жилы

В бытовых условиях чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь? Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.

Алюминий— прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.

1. Алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке (рис. 4.10).

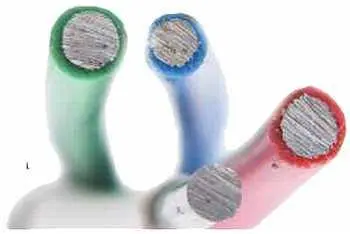

Рис. 4.10. Алюминиевые кабели

2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.

3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.

Медьнаряду с многочисленными плюсами обладает не меньшим количеством минусов. Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм 2, а из меди можно изготавливать жилы толщиной 0,3 мм 2(рис. 4.11).

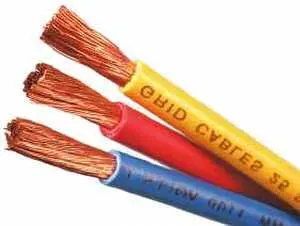

Рис. 4.11. Медный кабель

Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.

Алюмомедь— механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость.

Сечение жилы

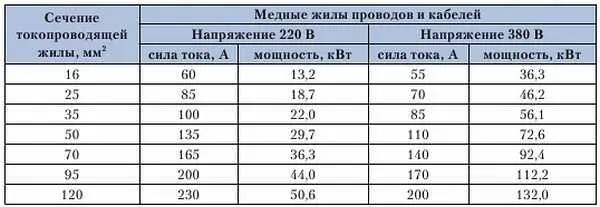

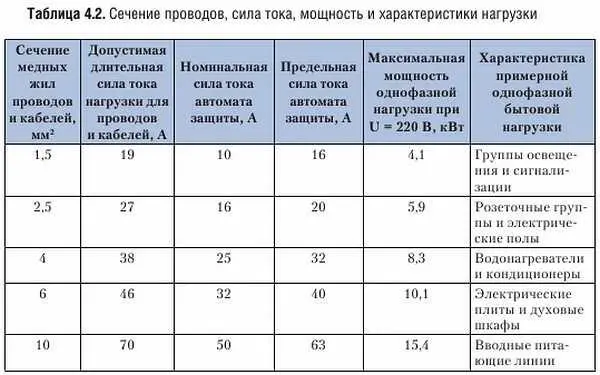

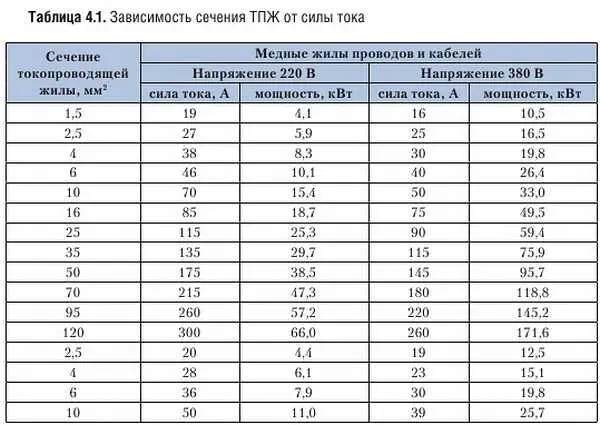

Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм 2. В быту такие крайние значения не используются. Крайние показатели для дома — это проводники с сечением жил от 0,35 до 16 мм 2, редко — 25 мм 2. Прежде всего толщина жилы зависит от напряжения и силы тока. Зависимость здесь простая: чем больше сечение, тем выше проводимая нагрузка. Расчет необходимого сечения в зависимости от нагрузки производится по сложным формулам, поэтому все данные по этому вопросу показаны в табл. 4.1. В табл. 4.2 представлены более подробные данные о зависимости нагрузки от сечения медных проводников.

Количество проволок в жиле

От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник (рис. 4.12).

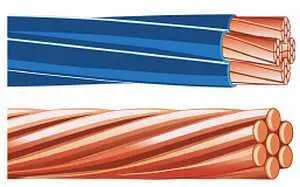

Рис. 4.12. Многопроволочный электрический кабель

Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например при монтаже распределительных щитов, применяются однопроволочные жилы.

Материал изоляции

Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепроницаемыми, защищенными от давления и другими — все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Однако это не единственная функция изоляции.

Металлический проводник нуждается в защите. Особенно это касается многожильных кабелей. Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников.

Видов изоляции, как и материалов, из которых она изготавливается, великое множество. Нет смысла рассматривать их все. Достаточно описать те виды, которые используются в домашних условиях, а их не слишком много. Изоляция подразделяется на ТПЖ (токопроводящую жилу) и оболочку, которая покрывает проводник снаружи (рис. 4.13)

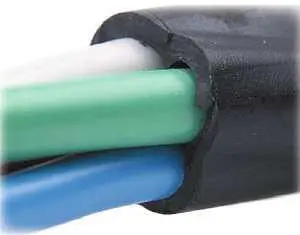

Рис. 4.13. В кабеле обычно изолируется ТПЖ, которая помещается в оболочку

Основной характеристикой материала изоляции является электрическая прочность. Это такое значение силы тока, при котором заряд пробивает слой изоляционного материала толщиной в 1 мм. Все кабели, которые используются в быту, имеют многократную электрическую прочность. Пробой в такой изоляции возможен лишь в случае механического повреждения или в силу длительной службы провода.

Вторая характеристика — нагревостойкость. Это просто: чем выше показатель, тем большую температуру нагрева может выдержать изоляция без потери своих качеств. К данному показателю прибавляются морозостойкость и механическая прочность. Чем прочнее и устойчивее на разрыв и изгиб материал изолятора, тем лучше. С понятием механической прочности связан термин «опрессовка кабеля». При изготовлении, когда внешняя оболочка надевается на изоляцию ТПЖ, кабель затем опрессовывается, приобретая плотность и структуру — плоскую или круглую. Покупая кабель или провод, необходимо убедиться, что проводник опрессован с надлежащей тщательностью.

Поливинилхлорид(ПВХ) — наиболее распространенный изоляционный материал. Это полимер белого цвета, обладающий высокой устойчивостью к кислотам и щелочам (рис. 4.14).
