Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку (рис. 5.22). К тому же это очень дешевый и простой метод.

Рис. 5.22. Пластиковый хомут-стяжка

Этот раздел назван по имени одного из видов пластиковых коробок. На самом деле таких видов много: распределительные, протяжные, установочные и т. д. (рис. 5.23).

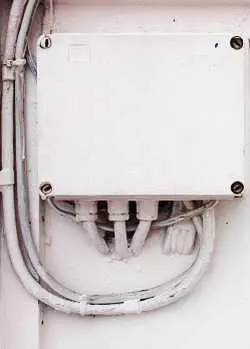

Рис. 5.23. Наружная распределительная коробка

Распределительные и прочие коробки выполняют функции развязок и перекрестков. Чтобы электричество заглянуло в каждый уголок дома, необходимо разводить провода, соединяя их друг с другом. Места этих соединений и находятся в коробках, которые защищают узловые точки электро сети.

Однако это не единственное их предназначение. Обозначить соединения кабелей для легкого доступа к ним, ремонта и подсоединения новых проводов или заглушки старых — для всего этого нужны коробки (рис. 5.24).

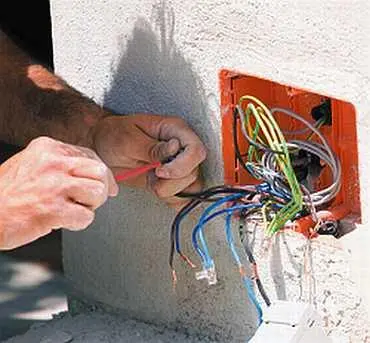

Рис. 5.24. Распределительная коробка скрытой установки

Ассортимент электромонтажных коробок очень велик: более 3000 видов. Нет смысла рассматривать их все. К пластиковым коробкам относят и подрозетники (установочные коробки).

Распределительные

Их еще называют распаечными (рис. 5.25–5.28).

Рис. 5.25. Распределительная коробка для наружной установки

Рис. 5.26. Распределительная коробка для встроенного монтажа

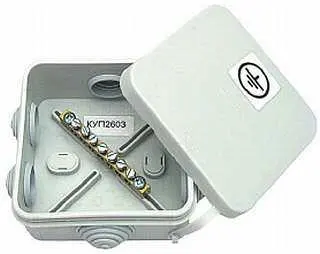

Рис. 5.27. Распаечная коробка наружной установки с сальниками и шиной

Рис. 5.28. Наружная распаечная коробка с сальниками

Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек — розеток.

Жилы основного кабеля оголяются, и к нему при помощи скрутки или специальных клемм подсоединяются провода, ведущие к точкам. Место, в котором происходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и называется распределительной. Изготовляют их из полипропилена, не распространяющего горение, или из металла.

Различают коробки для скрытой и открытой установок. Первые заделываются в стену, оставляя видимой лишь крышку, вторые крепятся днищем прямо на подстилающую поверхность.

Определиться в выборе распределительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. Величина коробок зависит от количества входящих и выходящих кабелей. Входные отверстия часто заслонены пластиковыми мембранами, которые выламываются при монтаже кабеля. Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальниками. Открытые коробки имеют входы, подходящие под размеры гофры или труб ПВХ, что позволяет компоновать с их помощью любые электрические системы (рис. 5.29).

Рис. 5.29. Распределительная коробка с гофрой — открытая установка

Распределительные коробки разделяются по степени защищенности от влаги и пыли. Информацию о степени защиты можно увидеть на самой коробке или в инструкции.

Установочные

Второе название — подрозетники. Служат для монтажа электрических розеток и выключателей самых разнообразных моделей, начиная от силовых и заканчивая проходными (рис. 5.30 и 5.31).

Рис. 5.30. Двойная розетка, установленная в подрозетник

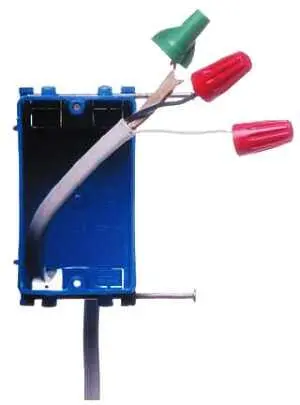

Рис. 5.31. Установочная коробка с проведенным кабелем

Подрозетники изготавливаются из термоустойчивого полипропилена.

Размеры установочных коробок совпадают с колодками розеток и выключателей. Меняется лишь высота изделия, а диаметр имеет постоянные размеры — 68–70 мм.

По способу установки разделяются на подрозетники для полых перегородок (под гипсокартон) и для капитальных стен (под бетон) (рис. 5.32, 5.33 и 5.34)

Рис. 5.32. Установочная коробка для полых стен

Рис. 5.33. Установочная коробка для капитальных стен

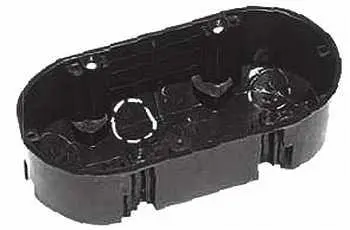

Рис. 5.34. Установочная двухместная коробка для двух розеточных колодок сразу

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней.

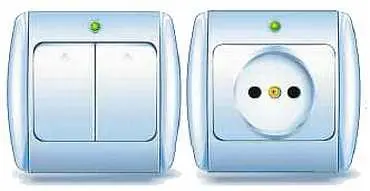

Рис. 5.35. Розетка и выключатель фирмы Makel

Розетки (разъемы)

Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.

Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой».

Рис. 5.36. Штепсельное соединение
