Светоотдача обозначает, что на 1 Вт мощности лампа дает столько-то люмен света. Из таблицы видно, что энергосберегающая компактная люминесцентная лампа в 4–9 раз экономичнее, нежели накаливания. Можно легко подсчитать, что стандартная лампа в 60 Вт дает примерно 600 лм, тогда как компактная имеет такое же значение при мощности 10–11 Вт. Настолько же она будет экономичнее по энергопотреблению.

Лампа накаливания(ЛОН) — самый первый источник электрического света, который появился в домашнем обиходе. Она была изобретена еще в середине 19 в., и хотя с того времени претерпела немало реконструкций, сущность осталась без изменений. Любая ЛОН состоит из вакуумного стеклянного баллона, цоколя, на котором располагаются контакты и предохранитель, и нити накаливания, излучающей свет (рис. 5.69).

Рис. 5.69. Лампа накаливания

Спираль накаливания сделана из вольфрамовых сплавов, которые легко выдерживают рабочую температуру горения +3200 °C (рис. 5.70).

Рис. 5.70. Свет в лампе накаливания исходит от раскаленной вольфрамовой спирали

Чтобы нить мгновенно не перегорела, в современных лампах накачивают в баллон какой-нибудь инертный газ, например аргон.

Принцип работы лампы очень прост. При пропускании тока через проводник малого сечения и низкой проводимости часть энергии уходит на разогрев спирали-проводника, отчего тот начинает светиться в видимом свете.

Несмотря на столь простое устройство, видов ЛОН существует огромное множество. Они различаются по форме и размерам (рис. 5.71).

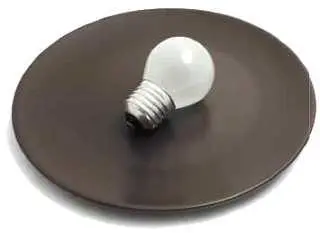

Рис. 5.71. ЛОН с матовым стеклом дает более мягкий и равномерный свет

Декоративные лампы (свечи): баллон имеет вытянутую форму, стилизованную под обычную свечу (рис. 5.72).

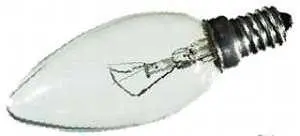

Рис. 5.72. Декоративная лампа-свеча с цоколем Е14

Как правило, используются в небольших светильниках и бра. Окрашенные лампы: стекла баллонов имеют различный цвет с декоративными целями.

Зеркальными лампами называют лампы, часть стеклянного баллона которых покрыта отражающим составом для направления света компактным пучком. Такие лампы чаще всего используют в потолочных светильниках, чтобы направлять свет вниз, не освещая потолка.

Лампы местного освещения работают под напряжением 12, 24 и 36 В. Они потребляют немного энергии, но и освещение соответствующее. Применяются в ручных фонарях, аварийном освещении и т. д.

ЛОН по-прежнему остаются в первых рядах источника света, несмотря на некоторые недостатки. Их минусом является очень низкий КПД — не более 2–3 % от потребляемой энергии. Все остальное уходит в тепло. Второй минус заключается в том, что ЛОН небезопасны с противопожарной точки зрения.

Например, обычная газета, если ее положить на лампочку в 100 Вт, вспыхивает примерно через 20 мин. Надо ли говорить, что в некоторых местах ЛОН нельзя эксплуатировать, например в маленьких абажурах из пластика или дерева. Кроме того, такие лампы недолговечны. Срок службы ЛОН составляет примерно 500–1000 ч. К числу плюсов можно отнести дешевизну и простоту монтажа. ЛОН не требуют каких-либо дополнительных устройств для работы, подобно люминесцентным.

Галогенные лампымало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне (рис. 5.73).

Рис. 5.73. Галогенная лампа с обычным цоколем

В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама. Именно поэтому лампы можно делать более компактными, а срок их службы повышается в 2–3 раза.

Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения (рис. 5.74 и 5.75).

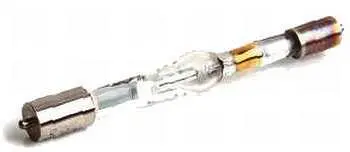

Рис. 5.74. Галогенная линейная лампа

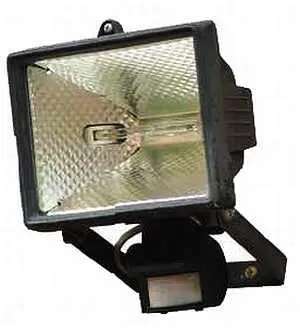

Рис. 5.75. Прожектор

Такие лампы используют в гипсокартонных конструкциях. Компактные осветительные устройства имеют зеркальное покрытие (рис. 5.76–5.77).

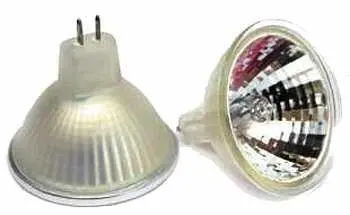

Рис. 5.76.Галогенные компактные зеркальные лампы с цоколем G4

Рис. 5.77. Лампа ко встроенному светильнику

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Принцип работы люминесцентных лампсерьезно отличается от ЛОН. Вместо вольфрамовой нити в стеклянной колбе такой лампы горят пары ртути под воздействием электрического тока (рис. 5.78).

Рис. 5.78. Обычная люминесцентная лампа

Свет газового разряда практически невидим, поскольку излучается в ультрафиолете. Последний заставляет светиться люминофор, которым покрыты стенки трубки. Этот свет мы и видим.

Внешне и по способу соединения люминесцентные лампы также сильно отличаются от ЛОН. Вместо резьбового патрона с обеих сторон трубки есть два штырька, закрепляющихся следующим образом: их надо вставить в специальный патрон и повернуть в нем (рис. 5.79).

Рис. 5.79. Цоколь G5люминесцентной лампы с контактными штырьками
