Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.

Эти устройства используются не только на понижающих и повышающих напряжение подстанциях и для передачи переменного тока на расстоянии. Трансформаторы — многотонные механизмы, установленные на опорах, вмонтированных в бетонный фундамент (рис. 5.90).

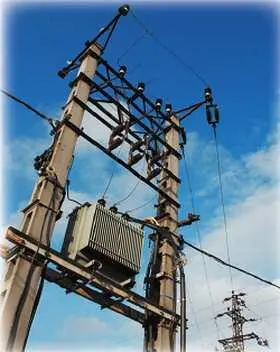

Рис. 5.90. Трансформатор на подстанции

Меньшие собратья таких гигантов находят применение и в быту для защиты электроприборов от колебаний напряжения тока и повышения или понижения напряжения (рис. 5.91).

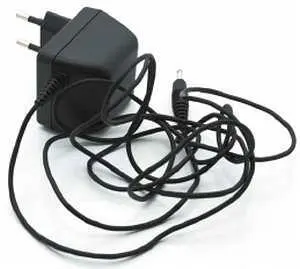

Рис. 5.91. Блок адаптера для мобильного телефона — это тоже трансформатор

Трансформаторы делятся на однофазные и трехфазные. Последние используют для подключения электрической сварки и станков в условиях, приближенных к бытовым: в гаражах, подсобных помещениях, на небольших производствах и т. п. Однофазные используют только в быту. Например, в сельской местности или на территории с устаревшим оборудованием, допускающим скачки напряжения, трансформатор устанавливается на входе силового кабеля в дом. Стоит напряжению понизиться или повыситься, что опасно для электроприборов, трансформатор автоматически исправит положение, спасая электрооборудование. Такие устройства называют еще стабилизаторами (рис. 5.92).

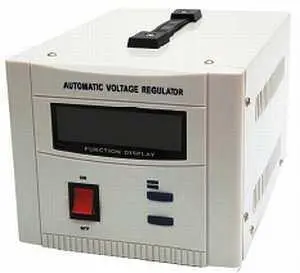

Рис. 5.92. Бытовой стабилизатор напряжения

Кроме того, масса трансформаторов расположена вокруг нас. Например, в компьютере находится несколько устройств с различным потреблением электротока, в то время как источник питания всего один — общая сеть. Несколько трансформаторов снабжают необходимым уровнем напряжения эти разномастные приборы.

Автоматические выключатели (ВА)совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света (рис. 5.93). Их задача несколько другая.

Рис. 5.93. Автоматический выключатель

ВА устанавливаются в распределительных щитах и служат для предохранения цепи от скачков напряжения и непериодического отключения энергии на определенных участках электросети.

Автоматы, как их чаще называют, устанавливаются на входе в дом или квартиру и располагаются в специальных боксах, металлических или пластиковых (рис. 5.94).

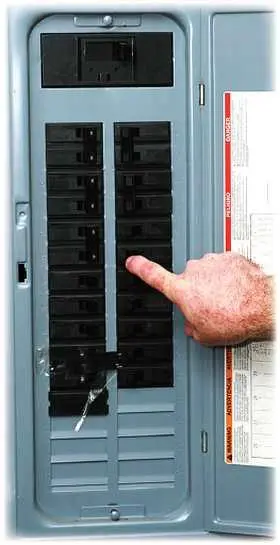

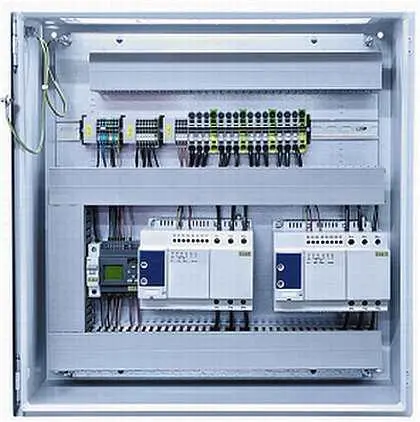

Рис. 5.94. Распределительный щит с автоматами

Существует множество разновидностей ВА. Некоторые из них служат лишь в качестве выключателей цепи и предохранения сети от перегрузки. Таковы, например, старые ВА типа АЕ в черном карболитовом корпусе (рис. 5.95).

Рис. 5.95. Автоматический выключатель серии АЕ

В большинстве старых щитков в подъездах жилых домов стоят именно такие. Впрочем, они вполне надежны и эксплуатируются до сих пор (рис. 5.96).

Рис. 5.96. Щиток ВАсерии АЕв подъезде

Современные вариации допускают дополнительные функции, например защиту от токов пониженной нагрузки.

По времени срабатывания на недопустимое напряжение автоматы делятся а 3 вида: селективные, нормальные и быстродействующие.

Время срабатывания нормального автомата колеблется от 0,02 до 0,1 с.

В селективных ВА это время такое же. Быстро-действующие ВА работают проворнее — у них данная величина составляет всего 0,005 с.

Все ВА заключены в пластиковый небьющийся корпус со специальным креплением (планкой или рейкой) на задней плоскости. Устанавливать автомат на такое крепление очень легко — достаточно вставить его на рейку до щелчка. Снять можно при помощи отвертки, слегка потянув за специальное ушко сверху ВА. Это существенно облегчает задачу по установке автомата в шкафу (рис. 5.97).

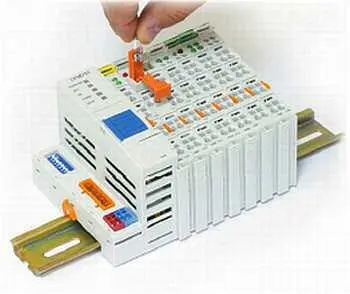

Рис. 5.97. Крепление ВА

Внутри корпуса располагается «начинка» автомата, его главные предохранительные устройства, которых может быть 2 (рис. 5.98).

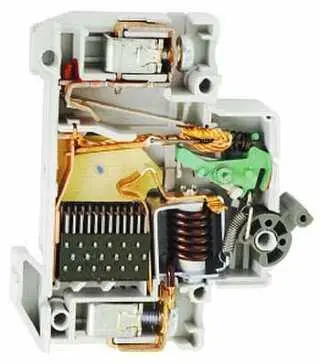

Рис. 5.98. Внутреннее устройство автоматического выключателя

Речь идет об электромагнитном и тепловом расцепителях — своеобразных механизмах автоматического прерывания цепи. Биметаллическая пластина при нагревании проходящим через нее током недопустимо высокого значения распрямляется и размыкает контакты — это тепловой расцепитель. По времени срабатывания он самый медленный. Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, находящаяся в центре автомата, непрерывно поддерживается на месте стабильным напряжением. Стоит ему выскочить за номинальные пределы, как катушка буквально выскакивает со своего места, разрывая цепь. Такой способ разрыва цепи самый быстрый.

У всех ВА есть контакты для присоединения подходящих и отходящих проводов (рис. 5.99).

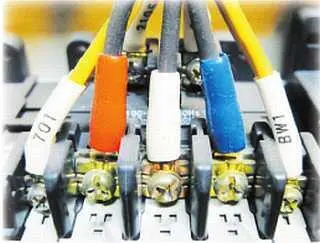

Рис. 5.99. Провода подсоединяются к контактам АВпри помощи винтовых зажимов

Автоматы различают по степени чувствительности к срабатыванию отключения. В стандартных наиболее распространенных моделях чаще всего применяются ВА с пороговым значением, примерно равным 140 % от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель. При незначительном превышении номинального напряжения работает тепловой расцепитель. Процесс отключения при этом может растянуться на часы, что сильно зависит от температуры внешней среды. Однако автомат среагирует на изменение напряжения в любом случае.
