Люминесцентные лампы имеют низкую рабочую температуру. К их поверхности можно без опаски прислонять ладонь, поэтому они устанавливаются где угодно. Большая поверхность свечения создает ровный рассеянный свет. Именно поэтому их иногда называют лампами дневного света (рис. 5.80).

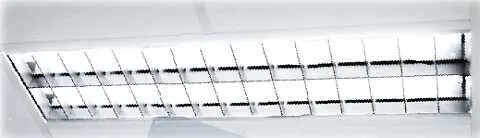

Рис. 5.80. Светильник с люминесцентными лампами

Кроме того, варьируя состав люминофора, можно изменять цвет светового излучения, делая его более приемлемым для человеческих глаз. По сроку службы люминесцентные лампы превосходят лампы накаливания почти в 10 раз.

Минусом таких ламп является невозможность прямого подключения к электросети. Нельзя просто накинуть 2 провода на торцы лампы и воткнуть вилку в розетку. Для ее включения используются специальные балласты. Связано это с физической природой свечения ламп. Наряду с электронными балластами используются стартеры, которые как бы поджигают лампу в момент включения (рис. 5.81).

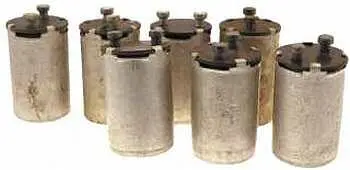

Рис. 5.81. Стартеры для пуска люминесцентных ламп

Большинство светильников под люминесцентные лампы оборудованы встроенными механизмами свечения наподобие электронных пускорегулирующих аппаратов (ПРА) или дросселями.

Маркировка люминесцентных ламп не похожа на простые обозначения ЛОН, имеющие только показатель мощности в ваттах. Для рассматриваемых ламп она следующая:

 ЛБ — белый свет;

 ЛД — дневной свет;

 ЛЕ — естественный свет;

 ЛХБ — холодный свет;

 ЛТБ — теплый свет.

Цифры, идущие за буквенной маркировкой, обозначают: первая цифра — степень цветопередачи, вторая и третья — температуру свечения. Чем выше степень цветопередачи, тем более естественно освещение для человеческого глаза.

Рассмотрим пример, относящийся к температуре свечения: лампа с маркировкой ЛБ840 означает, что эта температура равна 4000 К, цвет белый, дневной.

Следующие значения расшифровывают маркировку ламп: 2700 К — сверхтеплый белый, 3000 К — теплый белый, 4000 К — естественный белый или белый, более 5000 К — холодный белый (дневной).

В последнее время появление на рынке компактных люминесцентных энергосберегающих ламппроизвело настоящую революцию в светотехнике (рис. 5.82).

Рис. 5.82. Компактная люминесцентная энергосберегающая лампа с ПРА

Были устранены главные недостатки люминесцентных ламп — их громоздкие размеры и невозможность использовать обычные нарезные патроны. ПРА были вмонтированы в ламповый цоколь, а длинная трубка свернулась в компактную спираль. Теперь разнообразие видов энергосберегающих ламп очень велико. Они различаются не только по своей мощности, но и по форме разрядных трубок (рис. 5.83).

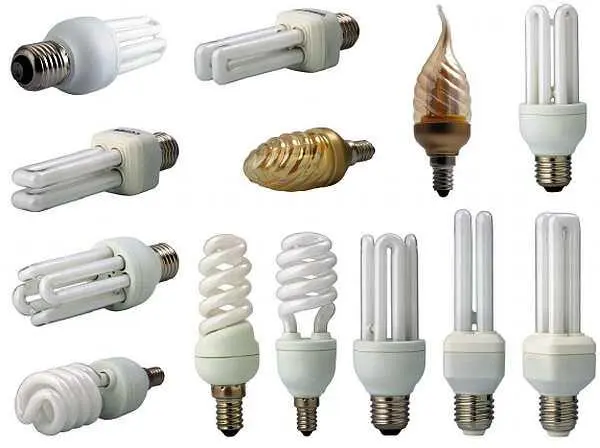

Рис. 5.83. Энергосберегающие лампы

Плюсы такой лампы очевидны: нет нужды устанавливать электронный балласт для запуска, пользуясь специальными светильниками (рис. 5.84).

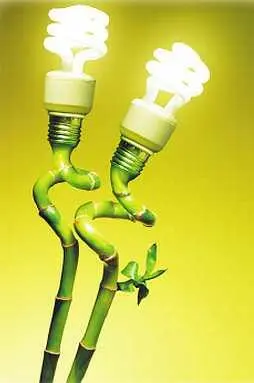

Рис. 5.84. Декоративный светильник с энергосберегающими лампами

Экономичная люминесцентная лампа пришла на смену обычной ЛОН. Однако у нее, как и у всех люминесцентных ламп, есть недостатки.

Минусов несколько:

 такие лампы плохо работают при низких температурах, а при –10 °C и ниже начинают светить тускло;

 долгое время запуска — от нескольких секунд до нескольких минут;

 слышен низкочастотный гул от электронного балласта;

 не работают вместе со светорегуляторами;

 сравнительно дорогие;

 не любят частого включения и выключения;

 в состав лампы входят вредные ртутные соединения, поэтому она требует специальной утилизации;

 если использовать в выключателе индикаторы подсветки, данная осветительная аппаратура начинает мерцать.

Как бы ни старались производители, свет люминесцентных ламп пока не очень похож на естественный и режет глаза.

Кроме энергосберегающих ламп с ПРА существует множество разновидностей без встроенного электронного балласта. Они имеют совершенно другие виды цоколя (рис. 5.85).

Рис. 5.85.Компактная люминесцентная лампа без ПРА обычно используется в светильниках, оборудованных электронным балластом

Принцип свечения дуговой ртутной лампывысокого давления (ДРЛ) — дуговой разряд в парах ртути (рис. 5.86).

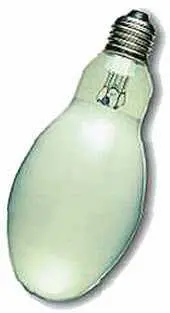

Рис. 5.86. Лампа ДРЛ

Такие лампы обладают высокой светоотдачей — на 1 Вт приходится 50–60 лм. Запускаются при помощи ПРА. Недостатком является спектр свечения — их свет холоден и резок. Лампы ДРЛ чаще всего используются для уличного освещения в светильниках типа «кобра» (рис. 5.87).

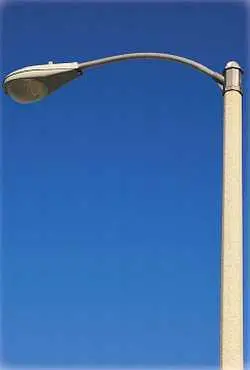

Рис. 5.87. Уличный светильник типа «кобра», ПРА встроенный

Светодиодные лампы— этот продукт высокой технологии впервые был сконструирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции (рис. 5.88).

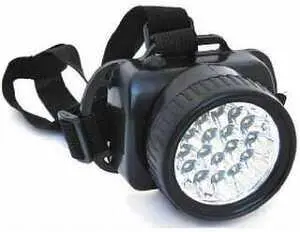

Рис. 5.88. Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами

Светодиод по принципу действия — это самый обычный полупроводник, у которого часть энергии в переходе p-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики. Они десятикратно превосходят ЛОН по всем показаниям: долговечности, светоотдаче, экономичности, прочности и т. д. (рис. 5.89).

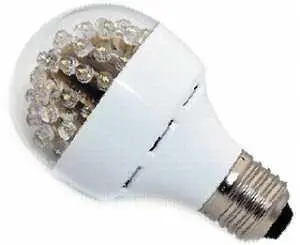

Рис. 5.89. Светодиодная лампа

Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца.
