УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успеет почувствовать укол тока, как сеть обесточится. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения много выше, чем в случае поражения человека. Показания такого УЗО — 300 и 500 мА.

ПРИМЕЧАНИЕ

Если номинальный ток превысит показатель силы тока в УЗО, то он не отключится подобно автомату, а просто сгорит, поэтому прибор нужно ставить с запасом.

Дифференциальный автомат (АД) — это гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока, то есть обычный автоматический выключатель (рис. 5.107).

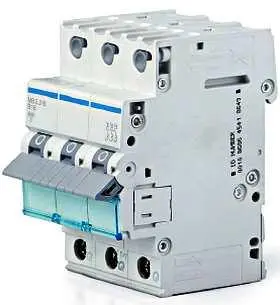

Рис. 5.107. Дифференциальный трехполюсный автомат

Дифавтоматы, как их часто называют, различаются по многочисленным показателям. Например, регуляция номинального порогового тока, задержка времени и т. д. Дифавтомат заменяет собой сразу два устройства: автоматический выключатель и УЗО.

Это сокращает время монтажа и удобно при обслуживании. Многие АД имеют специальную индикацию, которая при срабатывании показывает, от чего именно произошел разрыв цепи: короткого замыкания или утечки. По внешнему виду АД практически ничем не отличаются от УЗО, только маркировка на нем другая. Продукция российского производства имеет надпись на лицевом щитке «АД» и далее числовые значения.

По названию понятно, что эти устройства от чего-то предохраняют. Так и есть на самом деле. Они предохраняют потребителей от сверхвысоких токов и коротких замыканий — в общем, от перегрузок в сети. К предохранителям относятся всем известные пробки и плавкие вставки, которые используются в распределительных щитах. Предохранители бывают одноразовые и многократного использования. К последним можно отнести и обычные ВА.

Пробки

Представляют собой фарфоровую оболочку в виде цилиндра, которая заключает в себе вставку в виде стеклянной трубки с тонким проводником внутри и контактами на торцах (рис. 5.108).

Рис. 5.108. Электрический предохранитель-пробка

Вкручиваются такие пробки на щитке рядом со счетчиком, их цоколь очень похож на цоколь обычной лампы накаливания. Принцип работы такого устройства прост: ток высокого напряжения проходит через тонкий проводник внутри стеклянной трубки, он расплавляется и цепь разрывается — пробка перегорела (рис. 5.109).

Рис. 5.109. Тонкий проводник внутри предохранителя, который расплавляется под действием тока повышенного напряжения

Плюсы пробки очевидны: она не зависит от работы механических устройств, в основе ее работы — физические свойства материалов. Минусы также понятны: раз сработав, она нуждается в замене. Это будет не один щелчок рычагом выключателя, а замена перегоревшего элемента.

Автоматические предохранители

Эти механизмы напоминают внешним видом обычную пробку (рис. 5.110).

Рис. 5.110. Автоматический предохранитель

Отличие в том, что принцип работы основан не на сменных плавких предохранителях, а на тепловых расцепителях. Такой предохранитель, если он среагировал на повышенное напряжение или короткое замыкание, можно привести в рабочее состояние нажатием кнопки. Менять сгоревший сердечник, как в случае с обычным предохранителем, не нужно.

Плавкие вставки

Это специальные предохранители, предназначенные для установки в распределительных щитах (рис. 5.111).

Рис. 5.111. Плавкая вставка

Принцип действия напоминает работу обычной пробки. Они имеют сердцевину из легкоплавкого металла и керамическую оболочку. Рабочая сердцевина крепится в качестве держателя прямо на контакты рубильника. Такие плавкие вставки пригодятся при подключении частного дома к электрической сети. Наиболее популярным является щит ЯБПВУ на 100 А с рубильником. Он располагается на входе в дом и предохраняет сеть от перегрузки и короткого замыкания (рис. 5.112). При помощи рубильника можно обесточить дом, отключив его от общей линии.

Рис. 5.112. Ящик с рубильником, внутри находятся плавкие вставки

Чтобы расположить автоматы и прочую электромонтажную аппаратуру и защитить ее от воздействия внешней среды, а также скрыть от случайного нажатия, используются металлические и пластиковые боксы (рис. 5.113).

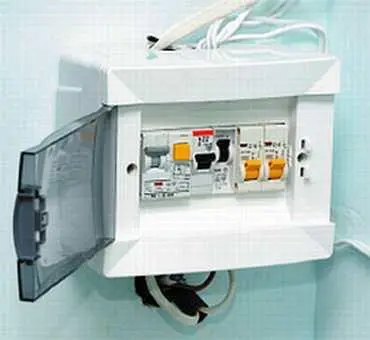

Рис. 5.113. Пластиковый бокс наружной установки на 6 групп автоматов

Ассортимент таких изделий весьма велик. Сюда входят и миниатюрные коробочки на 2–4 автомата, и гигантские навесные шкафы на несколько сотен групп. В быту, как правило, используются пластиковые встраиваемые и навесные боксы под группы автоматов от 6 до 24. Они обладают современным дизайном и весьма удобны в эксплуатации.

В зависимости от подстилающей поверхности и способа проведения проводки пластиковый бокс может быть наружным или внутренним. Бокс внутренней установки монтируется в нишу, которая выдалбливается или прорезается в перегородке. Снаружи остается лишь дверца. Боксы наружной установки монтируются прямо на стену при помощи дюбель-гвоздей или шурупов и не требуют дополнительных работ.

В комплекте с боксом всегда идут крепеж и DIN-рейка (металлическая планка, на которую крепится аппаратура, со специальной защелкой на тыльной стороне) — на ней держатся автоматы. В зависимости от производителя иногда в комплект входит шина для подсоединения ноля или заземляющего провода. Боксы снабжены дверцей с прозрачной крышкой, которая может закрываться на ключ или просто защелкиваться.

Металлические ящики, как и пластиковые боксы, бывают наружной или скрытой установки. Они во всем похожи на пластиковые изделия, но выполнены из металла и иногда имеют более высокую степень защиты (герметичность). Устанавливаются они, как правило, в производственных и нежилых помещениях. В общем, задача ящиков, боксов и щитов заключается в том, чтобы сгруппировать электроаппаратуру в одном месте, сделать такой монтаж максимально удобным и быстрым, а сами автоматы, УЗО и прочее защитить от неблагоприятных условий среды (рис. 5.114).
