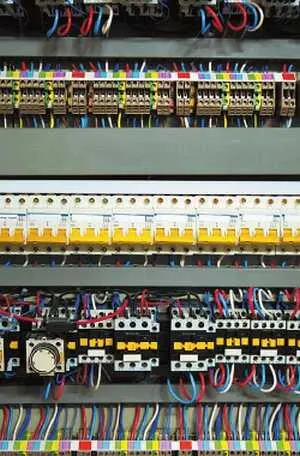

Рис. 5.114. Внутренности металлического ящика на несколько десятков групп автоматов

Эти приборы в сети могут и не присутствовать. Единственная их задача — подсчитать, сколько энергии протекло на определенном участке цепи за какое-то время (рис. 5.115 и 5.116).

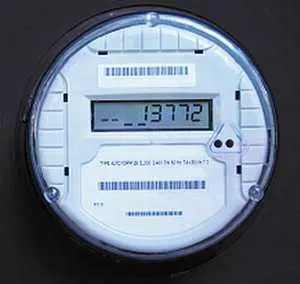

Рис. 5.115. Современный электросчетчик

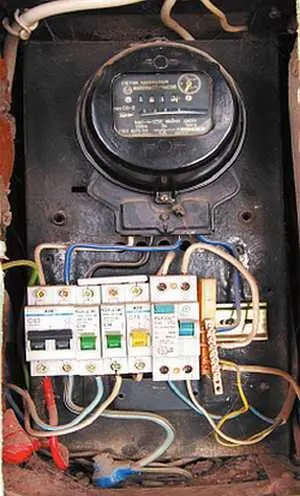

Рис. 5.116. Механический старый счетчик: видна пломба, которую поставил электрик после установки прибора

Счетчики измеряют электроэнергию в киловатт-часах. Что же обозначает эта единица измерения? Ответ прост: устройство мощностью в 1000 Вт должно работать целый час, чтобы потратить 1 кВт-ч. По формулам, которые были приведены в главе «Общая теория электричества», довольно легко посчитать, какой прибор сколько потребляет. Если отнестись к этой величине относительно, то примерно столько энергии нужно затратить, чтобы вскопать 2,5 сотки огорода. Много это или мало — решать вам.

ВНИМАНИЕ!

Любые действия, которые так или иначе нарушают корректную работу счетчика, влекут за собой уголовную ответственность.

Монтаж кабеля — важнейший этап электрификации жилого дома. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, нужно не только верно выбрать провода и кабели, но и правильно их уложить (рис. 6.1).

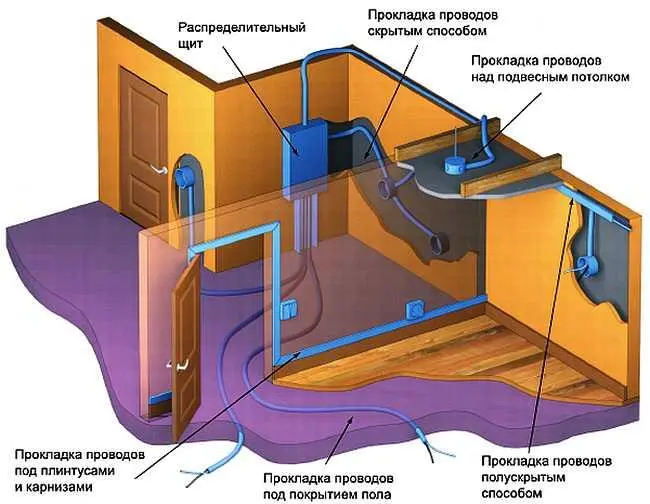

Рис. 6.1. Варианты прокладки проводки

Для этого необходимо учитывать следующие факторы.

1. Мощность всех энергопотребляющих устройств, которые будут установлены в доме или квартире: нужно сложить показатели всех приборов. Так вы получите суммарную потребляемую величину. Кроме того, необходимо выяснить, какая максимальная мощность выделена сетью. Стоит учесть все нюансы и планы на будущее. Допустим, сейчас в квартире стоят холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность данных электроприборов вместе с освещением составит не более 3,5 кВт.

В будущем вы планируете поставить кондиционер, электроплиту и еще один компьютер, к тому же изменить схему освещения на более мощную.

Понятно, что потребление энергии сразу возрастет и проводку надо будет поменять. Чтобы избежать таких проблем в будущем, необходимо сразу внести все желаемые изменения в проект и на его основе выбирать тип электропроводки.

Данные по проводке можно посмотреть в табл. 4.1, где указаны сечение кабеля и мощность, на которую рассчитан этот проводник.

ВНИМАНИЕ!

Никогда не ставьте номинальную мощность проводки к потребляемой впритык. Всегда помните, что эти показатели рассчитаны на условный провод в идеальных условиях без соединений, возможных отклонений в конструкции проводника, температуры и т. д.

Легко представить ситуацию, когда провод ПУГНП 3 х 1,5 ставится на кухню, в которой суммарная мощность приборов составляет 3,5–4 кВт. Для провода такого сечения это предел возможностей. Допустим, он проведен за холодильником и нагрелся от решетки его радиатора. Температура ПУГНП и сопротивление возросли, плохо скрученное соединение заискрило и при возросшей нагрузке просто перегорело. Такая ситуация недопустима. В лучшем случае придется искать место обрыва (не факт, что найдете) и соединять ПУГНП. В худшем — менять всю проводку и тянуть ее заново. Это означает выброшенные на ветер деньги за ремонт, не говоря уже об опасности пожара.

На данный момент принято ставить провода с сечением ТПЖ 1,5 мм 2на освещение и 2,5 мм 2— на розетки.

Для электроприборов с повышенной энергоемкостью (электрических плит, мощных кондиционеров и т. д.) существуют другие виды проводников. Сечение ТПЖ для них необходимо выбирать по мощности самого прибора. Например, для электрической плиты рекомендуется провод с сечением жилы не менее 4 мм 2, такой как ПВС 3 х 4 или даже 3 х 6. Лучше всего подводить к таким приборам отдельные трехфазные линии.

Важную роль играет цена провода. Чем толще ТПЖ, тем дороже кабель. Однако ни в коем случае не экономьте на проводке. Это просто невыгодно. Если слабый провод перегорит, то замена обойдется в его десятикратную стоимость. Ведь придется вскрывать перегородки, менять кабель и заделывать заново стены — весь ремонт насмарку. Лучше потратить большую сумму, но быть спокойным, зная, что выбранный проводник простоит не один десяток лет и справится с любой нагрузкой.

2. Выбор типа провода или кабеля зависит от способа прокладки: внутреннего или наружного. Для внутреннего подойдут провода и кабели с монолитной жилой и плоским сечением, например ПУНП или ВВГ.

Для наружного — гибкие провода или с круглым сечением: ПВС, ПУГНП или ШВВП. Разумеется, такое деление не строгое. Например, круглый кабель, такой как NYM, потребует более глубокую штробу, нежели плоский ВВГ, что увеличит трудоемкость работы. Гибкие провода ПУГНП отлично укладываются в кабель-канал и протаскиваются сквозь гофру, тогда как с монолитным кабелем придется повозиться, особенно если он солидного сечения.

Перед началом установки необходимо выбрать цвет изоляции ТПЖ: заземляющей, фазовой и нолевой. Заземляющая жила всегда имеет желто-зеленую расцветку. Цвета фазовых и нолевых могут сильно отличаться, поскольку производители кабельной продукции зачастую красят эти два провода в произвольный цвет. Основные цвета фазового проводника — коричневый, красный и белый. Нулевой проводник — синий или черный (рис. 6.2).

Рис. 6.2. Каждый провод помечается, к чему относится, — это облегчает монтаж проводки

На самом деле нет строгого определения цветов. Бывают случаи, когда все жилы в кабеле окрашены в один и тот же цвет, — маркируйте ТПЖ изолентой. Это нужно делать и в том случае, если соединяются два кабеля с разной окраской изоляции жил. Лучше всего, когда провод имеет одинаковую расцветку жил (рис. 6.3).

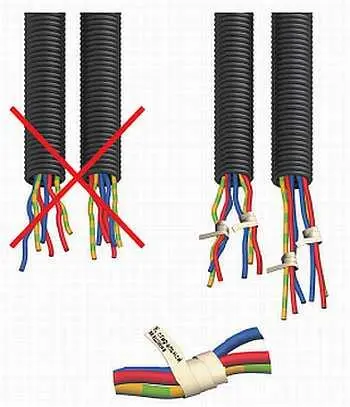

Рис. 6.3. При соединении проводов необходимо ориентироваться на цвет изоляции ТПЖ
