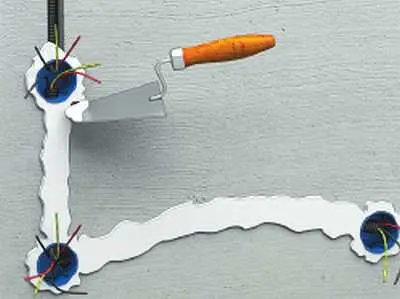

Рис. 6.20. Шаг пятый: уложенный кабель и коробки замазываются штукатуркой

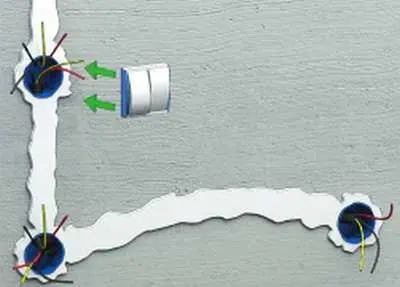

Рис. 6.21. Шаг шестой: после того как штукатурка высохнет, можно устанавливать розетки и выключатели

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом последующих изменений, иначе потом может получиться так, что искомый провод окажется за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида проводника (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увешка (UW). Для установки кабеля сечением 3  1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для такого размера увешки требуется бур диаметром 6 мм и длиной от 60 мм.

После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное вами отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене одним движением. Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90°, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних видах проводки делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увешкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов, — это существенно упростит монтаж.

Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см. После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену (рис. 6.22).

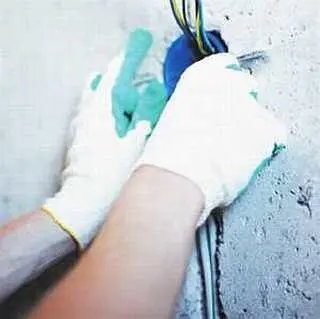

Рис. 6.22. Штроба в бетонной стене

Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж). Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель.

Проводник крепится все теми же увешками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы (рис. 6.23 и 6.24).

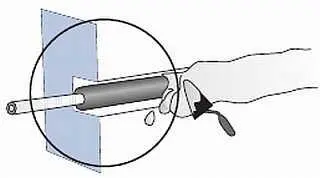

Рис. 6.23. После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

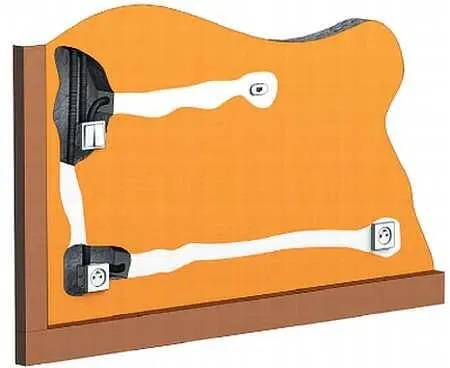

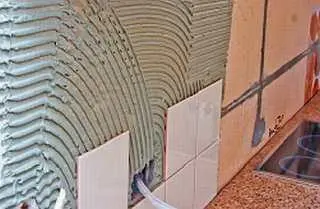

Рис. 6.24. После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки.

В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками (рис. 6.25).

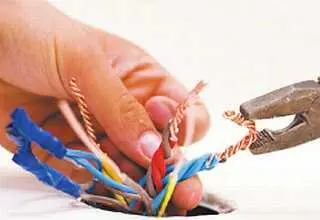

Рис. 6.25. Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ (рис. 6.26).

Рис. 6.26. Скрытая прокладка кабеля в гофрированных трубах

Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель (рис. 6.27–6.32).

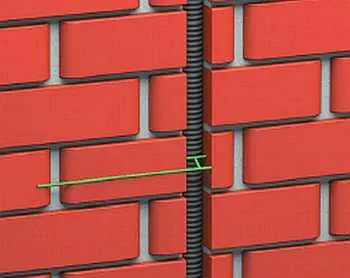

Рис. 6.27. Скрытая укладка кабеля в гофрированной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм

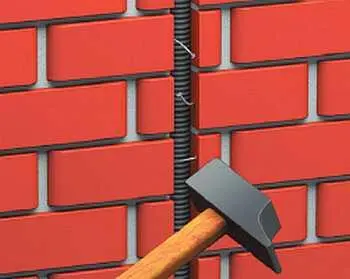

Рис. 6.28. Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
