Рис. 6.53. Шаг первый: короб режется на куски необходимой длины, с обреза удаляются все заусенцы

Рис. 6.54. Шаг второй: на тыльную сторону спинки кабель-канала наносится клей

Рис. 6.55. Шаг третий: нужно приставить короб к месту крепления и присадить, чтобы липкое вещество попало на стену, после этого снять кабель-канал, подождать несколько минут, пока клей не загустеет, и потом крепить окончательно

Рис. 6.56. После того как короб приклеился, можно подстраховать его, забив гвоздики в перегородку или завинтив шурупы в спинку

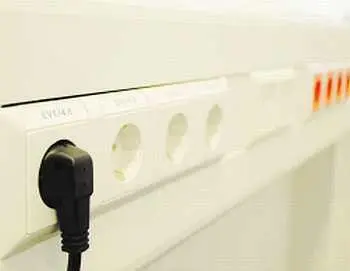

Рис. 6.57. Розетки закреплены на поверхности кабель-канала при помощи суппортов

Более распространенный и надежный способ — прикрепить кабель-канал при помощи дюбель-гвоздей, если стены бетонные или кирпичные, или обычными шурупами, когда деревянные. К гипсокартонным перегородкам или облицовке кабель-канал крепится при помощи специальных дюбелей-бабочек. В случае если кабель проходит по поворотам перегородок или аркам, можно сделать несколько параллельных надрезов на стенках кожуха, изогнув его в нужную плоскость. Точно так же надрезаются и крышки там, где необходимо изогнуть кабель-канал под углом (рис. 6.58–6.63).

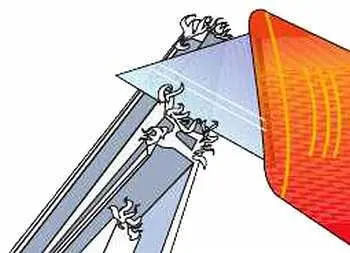

Рис. 6.58. Монтаж крышки короба, шаг первый: в месте изгиба надрезаются полки крышки

Рис. 6.59. Шаг второй: крышка изгибается в месте надреза полок

Рис. 6.60. Шаг третий: теперь крышку можно сгибать под любым углом, однако не стоит делать так несколько раз — она может переломиться

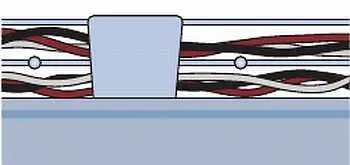

Рис. 6.61. Установка крышки кабель-канала, шаг первый: вставляется перемычка для поддержания формы короба

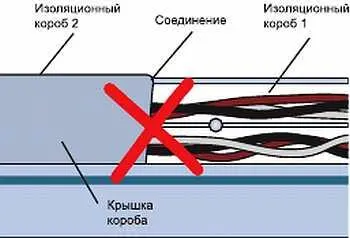

Рис. 6.62. Шаг второй: нельзя соединять крышки короба в том месте, где состыковывается кабель-канал, это может привести к тому, что поверхность будет неровной

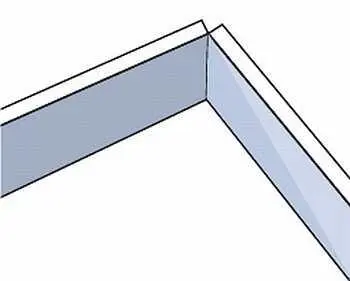

Рис. 6.63. Отметки карандашом делаются, когда крышки приложены к коробу, чтобы в месте состыковки они плотно прилегали друг к другу

Дюбель-гвозди (рис. 6.64) или шурупы вкручиваются в середину короба, если он небольшого размера. Когда ширина спинки кожуха больше 50 мм, то крепеж должен прихватывать его по краям.

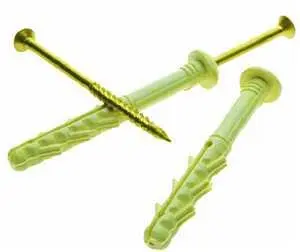

Рис. 6.64. Дюбель-гвозди

Кабель-канал начинается с места входа в помещение, затем последовательно двигается ко всем электрическим точкам. Это делается для корректной подгонки аксессуаров. После того как короб смонтирован, в него укладывается кабель. В некоторых кожухах есть специальные перегородки для разделения проводов. Это особенно удобно, когда в одном коробе располагаются информационные и силовые кабели. Короб укладывается так, чтобы между проводами оставался небольшой промежуток. Не стоит запихивать провода так, чтобы крышка короба не закрывалась. Лучше сразу взять кабель-канал большего размера. После того как укладка кабеля завершена, на короб надевается крышка. Достаточно вставить ее в пазы и надавить до щелчка.

Металлические лоткине применяются в жилых помещениях. Они используются в тех местах, где имеется несколько кабелей большого диаметра и им требуется механическая защита. Например, при производстве, где сосредоточены станки. Используются лотки и при проведении кабелей на открытом воздухе.

Металлические лотки имеют несколько вариантов крепления:

1) монтаж при помощи различных аксессуаров, которые крепятся к перегородкам при помощи дюбель-гвоздей, шурупов или болтовых соединений;

2) крепление непосредственно к стене при помощи все тех же дюбель-гвоздей или шурупов.

Металлические лотки имеют массу аксессуаров для соединения их между собой и разводки под различными углами. Размеры лотков представлены в табл. 5.4.

Гофрированные трубычаще всего используются в подсобных нежилых помещениях (например, на чердаке), поскольку имеют не слишком эстетичный вид. Они идеально подходят для проведения проводки от распределительных щитков до квартир. В частном доме гофрированные трубы используются для защиты кабелей, которые идут от воздушной ЛЭП к дому. Однако можно встретить и вариант цветной гофры, которая вполне подходит для монтажа проводки внутри помещений.

Начинать монтаж гофры следует с составления схемы-чертежа. Необходимо помнить, что трубы не должны перекрещиваться друг с другом. Это неэстетично и не соответствует требованиям безопасности. Именно поэтому нужно тщательно вычертить схему разводки труб, чтобы они не пересекались друг с другом (рис. 6.65). После составления чертежа закупаются все аксессуары, необходимое количество трубы и делается разметка.

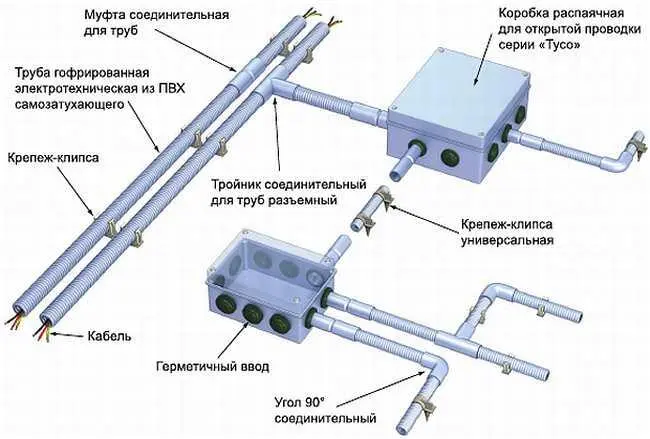

Рис. 6.65. Пример конструкции из гофрированных труб

Для правильного определения диаметра гофры нужно взять количество проводов, которые будут проходить внутри нее, и на куске трубы испытать их размещение. Помните, что пустота должна составлять как минимум половину внутреннего объема гофры, иначе протяжка проводов будет производиться с большим трудом или станет вовсе невозможной. Размеры труб можно посмотреть в табл. 5.5. Гофра бывает с зондом или без него. Для монтажа конструкции, состоящей из небольших кусков, подойдет труба без зонда. Если же линия провода, который нужно спрятать в гофру, достаточно длинная, то труба нужна с проволокой-зондом.
