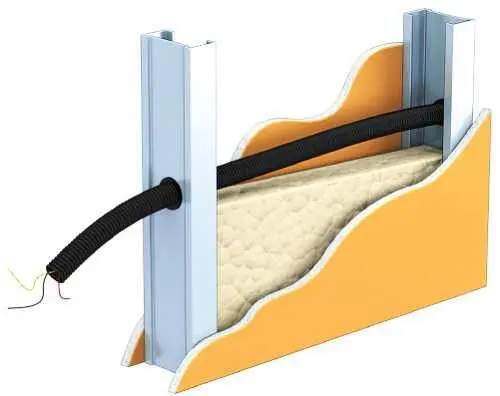

Рис. 6.46. Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля (рис. 6.47 и 6.48).

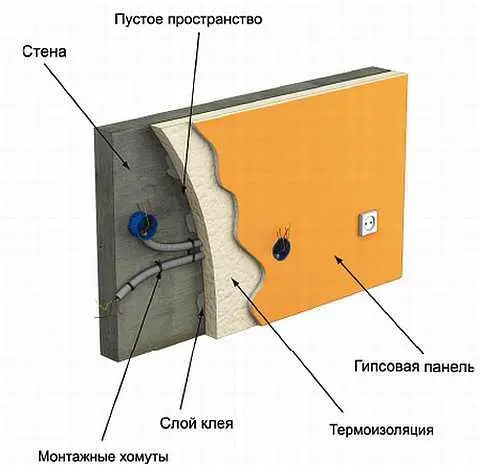

Рис. 6.47. Укладка кабеля в гипсокартонной перегородке

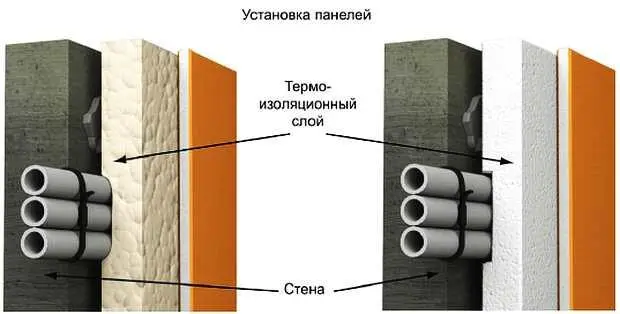

Рис. 6.48. Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия. Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

ВНИМАНИЕ!

Если проводка прячется в перегородки, полы или потолки, то она обязательно должна быть заключена в пластиковые трубы или лотки. Это требование пожарной безопасности и защищенности людей.

Существенно отличается от монтажа скрытой проводки. Главная задача в данном случае — убрать провода под декоративные поверхности, чтобы они находились под защитой и не портили внешнего вида жилых комнат. Это замечательный выход из положения, но только в том случае, если проводится полный ремонт с заменой всех декоративных покрытий (штукатурки, обоев, керамической плитки и т. д.) или отделка начинается с ноля. Другое дело, если ремонт уже закончен и нет ни желания, ни необходимости что-либо менять, а проводку ставить надо. В такой ситуации монтируется проводка открытого типа. Еще один случай — это бревенчатый дом, поскольку долбить или вырезать штробу в дереве трудоемко, да и размещать кабель там небезопасно (рис. 6.49).

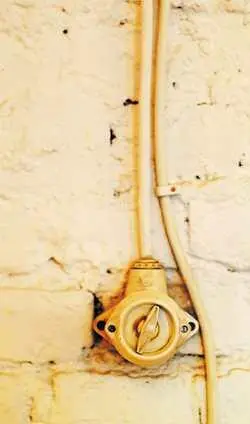

Рис. 6.49. Устаревший способ наружной прокладки: кабель прикреплен к стене электроустановочной скобой и ничем не защищен

Любая открытая проводка прокладывается в специальных защитных кожухах. Это могут быть металлические лотки, гофрированные и ПВХ-трубы, кабель-каналы.

В скрытой прокладке доступ к проводам затруднен, а иногда и просто невозможен без того, чтобы разбирать декоративные покрытия. Открытый способ тем и хорош, что без каких-либо дополнительных усилий можно добраться до любого участка электрической сети.

Идеальным вариантом для открытой проводки в жилых помещениях является кабель-канал(рис. 6.50).

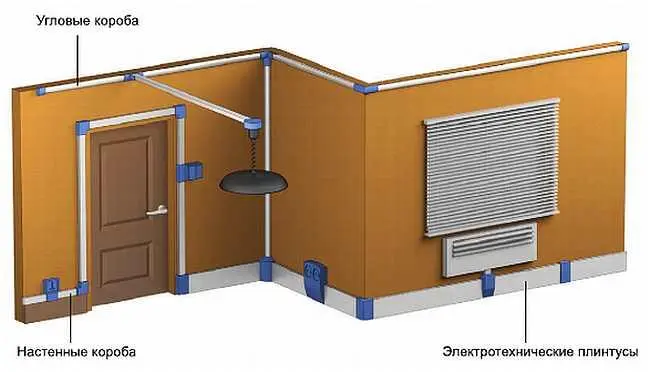

Рис. 6.50. Пример прокладки электропроводки при помощи кабель-канала и аксессуаров к нему

Его удобство заключается в следующем.

1. Короб эстетичен, а это немаловажно для внешнего облика квартиры или дома. Современный ассортимент данного вида продукции настолько велик, что позволяет выбрать внешний вид и расцветку кабель-канала под любой дизайн.

2. Его очень просто монтировать. Этот процесс нетрудоемкий и не требует особых навыков.

3. На поверхности кабель-канала можно расположить розетки и выключатели, они идеально впишутся в общую конструкцию.

Монтаж данного защитного кожуха начинается с определения размеров канала и расчета того, какие аксессуары понадобятся для всей конструкции. Для этого придется начертить подробный план с разверткой стен. Каждая изображается отдельно с проставлением всех размеров. На чертеже обязательно должны быть указаны количество проводов и их сечение, чтобы определить размеры кабель-канала.

В отличие от скрытой проводки короб можно крепить к стенам под любыми углами. Захочется сэкономить на материале — по диагонали, а если возникнет желание поразить необычным дизайном, выполните ломаные узоры по поверхности стены. Однако, как правило, кабель-канал монтируется под прямыми углами. Можно основной провод провести под потолком и спустить вниз перпендикулярные отводы, либо наоборот — над самым полом и поднимать провода вверх. Вариантов масса, впрочем, как и видов короба.

Есть напольный вариант (рис. 6.51), потолочный и обычный, который подойдет во всех случаях.

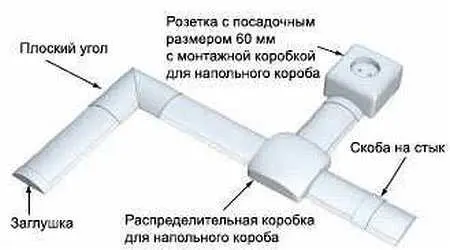

Рис. 6.51. Конструкция из напольного кабель-канал

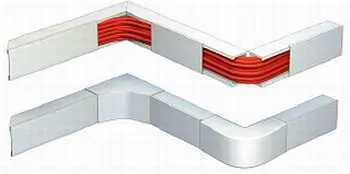

Аксессуары к кабель-каналу — это поворотные углы, внутренние или наружные, на 90° или плавные, торцевые заглушки, тройники, переходы под кожух другого сечения и т. д. Изгибы трассы данного защитного кожуха прикрываются наружными и внутренними углами. Можно обойтись и без них, просто надрезая и сгибая короб и крышку, но монтаж с аксессуарами намного быстрее и эстетичнее (рис. 6.52).

Рис. 6.52. Изгибы трассы кабель-канала

Составив подробный чертеж, нужно сосчитать количество этих деталей, а также длину короба. Аксессуары и размеры кабель-канала представлены в табл. 5.1–5.3. Как правило, такой защитный кожух продается отрезками по 2 м, хотя иностранные производители выпускают и другие размеры.

После того как все аксессуары и кабель-канал закуплены, можно начинать монтаж. Для этого прямо на поверхности стены вычерчивается положение короба. Все линии желательно проверять строительным уровнем, чтобы получилось ровно. Затем можно приступать к креплению кабель-канала к стене.

Если стена гладкая и ровная, то короб можно просто приклеить. Термоклей мгновенного действия продается во всех строительных магазинах. При помощи клеевого пистолета он удобно и быстро наносится на рабочую поверхность. Это очень быстрый способ крепления, но, к сожалению, из-за неровностей поверхности не всегда подходит (рис. 6.53–6.57).
