Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

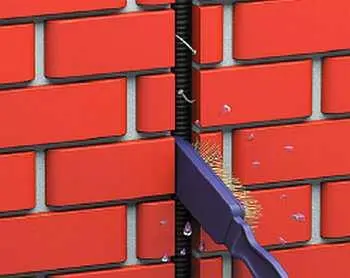

Рис. 6.29. Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой

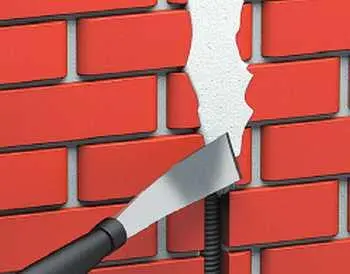

Рис. 6.30. Штробу замазывают штукатуркой при помощи шпателя

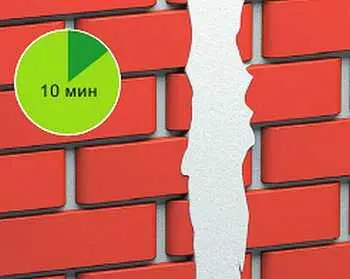

Рис. 6.31. После нанесения штукатурки подождите 10 мин, чтобы она подсохла

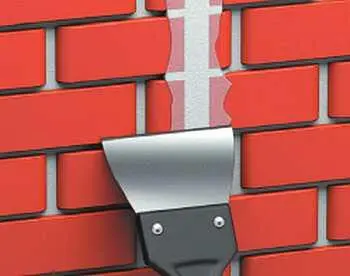

Рис. 6.32. Удалите шпателем излишки смеси, выравнивая поверхность

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников (рис. 6.33).

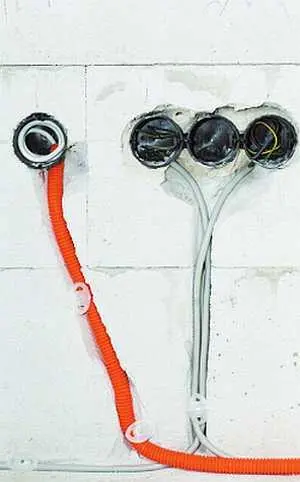

Рис. 6.33. Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увешками или металлическими скобами, если их диаметр превышает 40 мм. Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса (рис. 6.34).

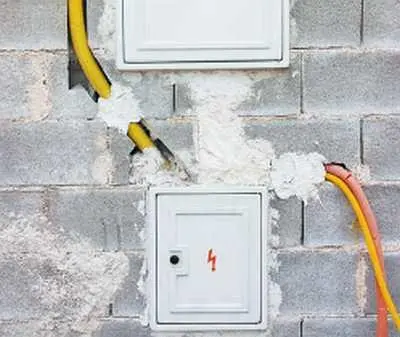

Рис. 6.34. Несколько мазков гипса прихватят кабель уже через пару минут

Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки. Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком (рис. 6.35).

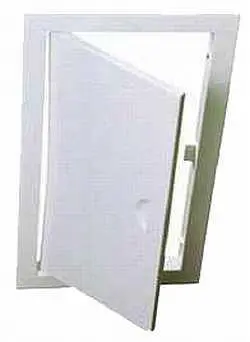

Рис. 6.35. Пластиковый лючок для гипсокартона

Провода освещения можно крепить к потолку хомутами или увешками. Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции (рис. 6.36).

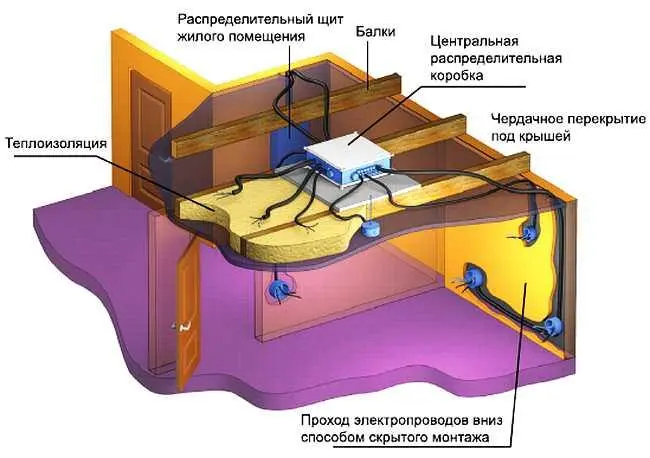

Рис. 6.36. Прокладка проводки в гипсокартонном потолке

Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие (рис. 6.37).

Рис. 6.37. Трубы, расположенные внизу, позднее будут под полом

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку (рис. 6.38–6.44). Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

ВНИМАНИЕ!

Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

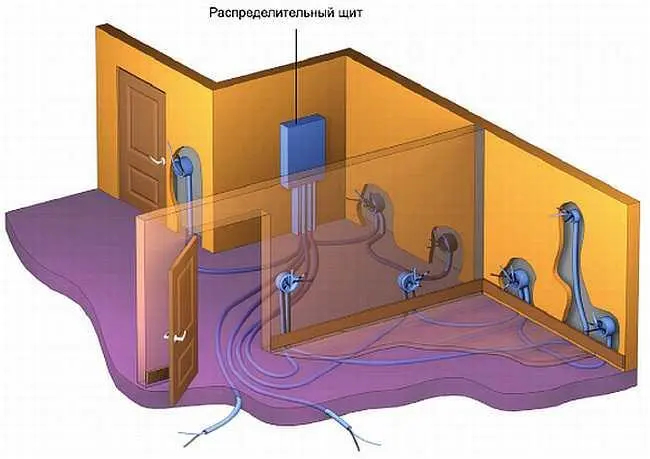

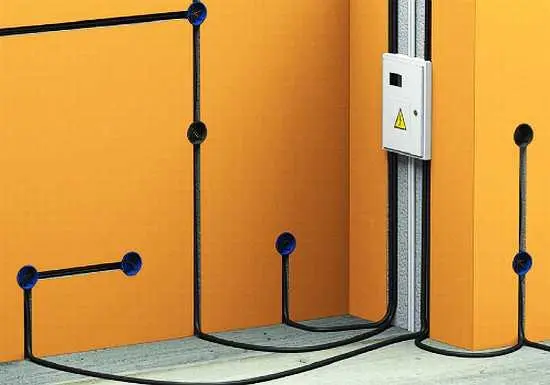

Рис. 6.38. Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

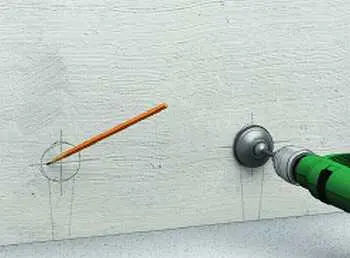

Рис. 6.39. Алгоритм монтажа проводки в бетонной стяжке, шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)

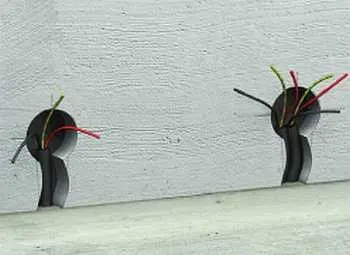

Рис. 6.40. Шаг второй: измеряется длина отрезков труб и в них протягивается кабель

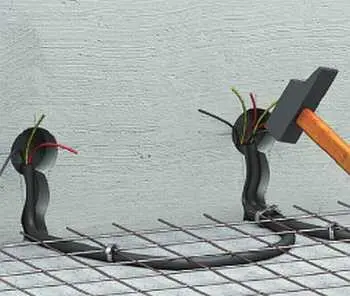

Рис. 6.41. Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами

Рис. 6.42. Шаг четвертый: заливается цементный раствор и стяжка выравнивается

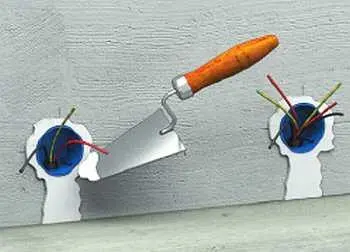

Рис. 6.43. Шаг пятый: труба в штробах и коробки замазываются штукатуркой

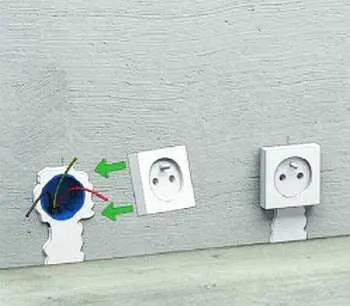

Рис. 6.44. Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек (рис. 6.45).

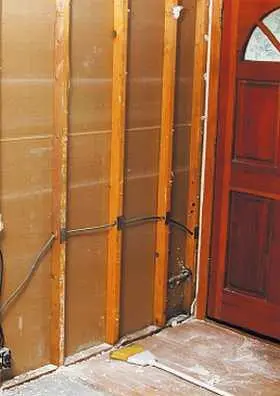

Рис. 6.45. Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

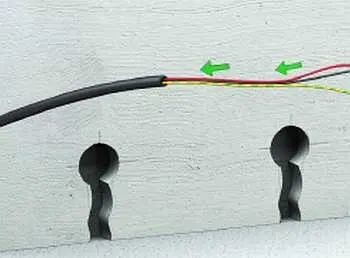

В металлических профилях просто пробиваются отверстия. Перед тем как нашить гипсокартон, провода проволакиваются сквозь них (рис. 6.46). Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции.
