Протяжка провода происходит следующим образом. Конец кабеля привязывается к концу проволоки, а труба крепко обхватывается рукой. За другой конец проволоки провод протягивается сквозь гофру. Если кабелей несколько, то они привязываются одновременно, а труба при протяжке должна быть выпрямлена (рис. 6.66).

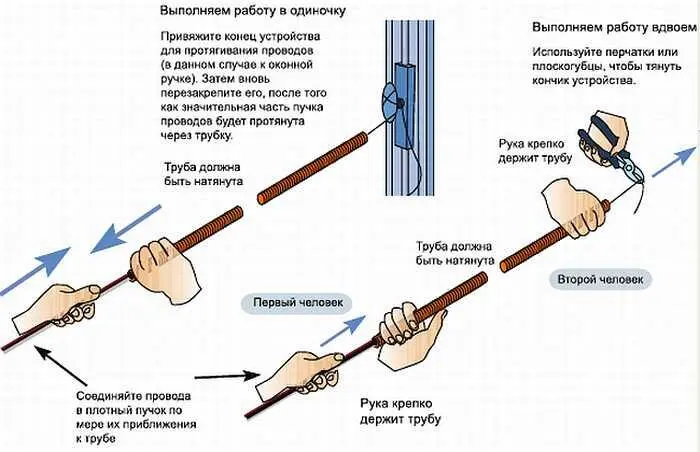

Рис. 6.66. Протяжка провода через гофрированную трубу

На линии разметки отмечаются точки, в которых будут сверлиться отверстия под крепеж. Чаще всего при открытом способе прокладки гофры используются пластиковые клипсы, которые крепятся к потолку или стенам при помощи дюбель-гвоздей или шурупов. Чем больше и, соответственно, тяжелее диаметр трубы, тем чаще надо располагать клипсы. При диаметре в 16 мм крепеж располагается на расстоянии 30–40 см. Труба диаметром 32 или 40 мм требует расположения клипс на расстоянии 20–30 см друг от друга.

Далее просверливаются отверстия, в которые засовываются пластиковые дюбеля, а в них вкручиваются шурупы, прижимающие клипсы. Затем труба с кабелем просто вставляется в клипсы. Если возникнет необходимость отсоединить трубу, то достаточно просто потянуть ее на себя.

Есть вариант крепления при помощи металлической скобы или затягивающегося хомута (рис. 6.67). Последний применяется в том случае, когда внешний вид трубы не имеет значения и необходимо быстро произвести монтаж.

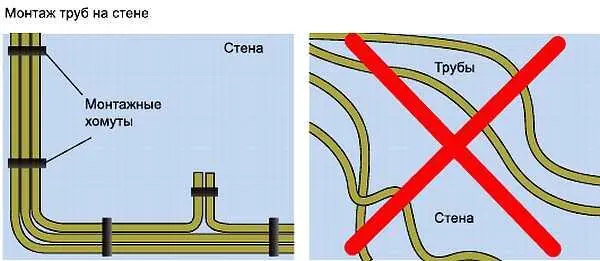

Рис. 6.67. На рисунке показано размещение гофры на стенах: слева — неправильно, справа — правильно

При помощи одного хомута, который крепится дюбель-гвоздем или шурупом, можно соединить несколько гофрированных труб, которые затягиваются хомутом (рис. 6.68).

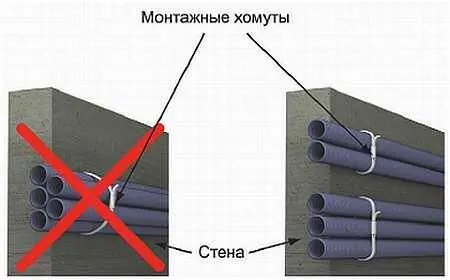

Рис. 6.68. При креплении гофры хомутами нельзя сбивать все трубы в один пучок

Металлорукавне применяется в жилых комнатах, располагаясь исключительно в технических помещениях. Он используется при прокладке информационных кабелей. В этом случае металлорукав выполняет функции экрана внешнего электромагнитного излучения, а труба при этом подключается к системе заземления. Размеры металлорукава представлены в табл. 5.6.

Трубы ПВХмонтируются точно так же, как и гофрированные (рис. 6.69–6.74).

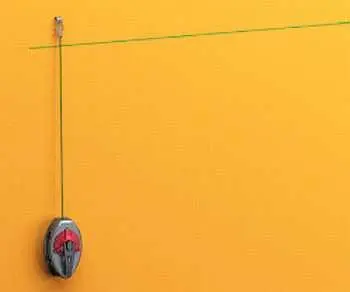

Рис. 6.69. Порядок монтажа проводки в ПВХ-трубах, шаг первый: выполняется разметка стены при помощи отбивки — окрашенной нити

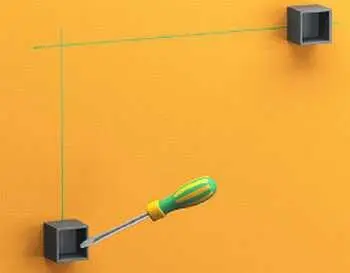

Рис. 6.70. Шаг второй: монтаж установочных и распаячных коробок

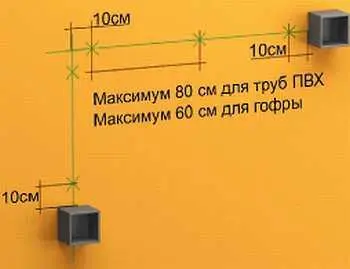

Рис. 6.71. Шаг третий: отметьте места крепления клипс для труб

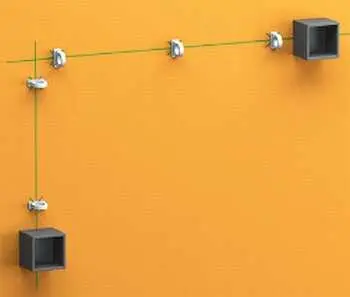

Рис. 6.72. Шаг четвертый: установите клипсы

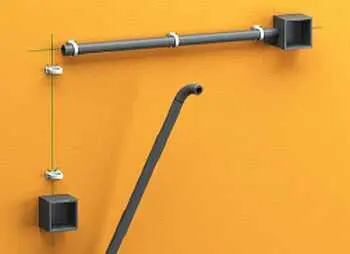

Рис. 6.73. Шаг пятый: разрежьте трубы на куски необходимой длины, а потом укрепите их в клипсах, подгоняя размеры аксессуаров

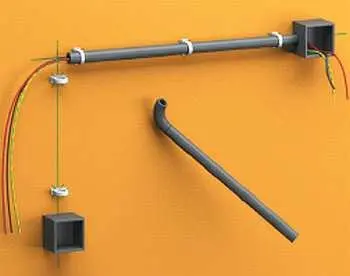

Рис. 6.74. Шаг шестой: протяните провод сквозь трубы и окончательно установите их

Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются. Размеры труб представлены в табл. 5.7.

Если необходимо быстро провести кабель по стене открытым способом и нет ни труб, ни пластикового канала, то можно воспользоваться электроустановочной скобой (рис. 6.75).

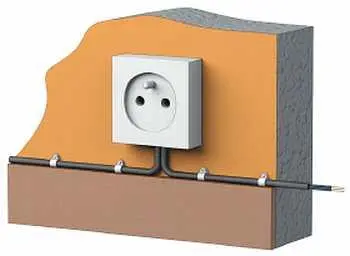

Рис. 6.75. Пример крепления трубы к стене при помощи электроустановочной скобы

Способ очень прост. Кабель прижимается к стене вдоль отмеченной линии и прихватывается пластиковой скобкой, которая прибивается к поверхности стены небольшим гвоздиком, идущим в комплекте. Разумеется, провод крепится к поверхности, в которую возможно вбить гвоздь. Силовые кабели таким образом проводить не рекомендуется, но информационные и провода освещения вполне допустимо.

Есть еще один ретроспособ монтажа открытой проводки. В настоящее время он практически не используется, но если нет другой возможности, применяется. Для такого способа прокладки нужен тонкий гибкий провод с сечением ТПЖ не больше 1,5 мм 2. Вдоль линии, где будет протянут провод, прямо в штукатурку или дерево вставляются специальные керамические или пластиковые ролики с шипом. Провод обкручивается вокруг такого крепежа и протягивается к следующему ролику. Способ достаточно простой и быстрый, но, к сожалению, такое крепление ненадежно и небезопасно. Ведь провод ничем не защищен, к тому же его легко задеть или зацепить, оторвав от стены.

Иногда возникает ситуация, когда проводку необходимо протянуть сквозь какое-либо препятствие, например через обычную кирпичную или бетонную стену (рис. 6.76 и 6.77).

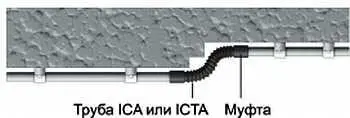

Рис. 6.76. Прокладка труб в проблемных местах

Рис. 6.77. Прокладка кабеля сквозь стену

Важно помнить, что проводник не протягивается сквозь отверстие без защиты. Чтобы защитить его от механического повреждения, в стену помещается кусок пластиковой трубы, ПВХ или гофры. В стене сверлится отверстие диаметром чуть больше, чем труба. В него вставляется отрезок трубы. Пространство между внешней стенкой защиты и стеной заполняется алебастром или штукатуркой. Затем надо подождать, пока раст вор застынет, и протягивать кабель сквозь стену.
