Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

ПРИМЕЧАНИЕ

Розетки можно устанавливать «шлейфом» или подключать каждую к отдельной линии, ведущей от щита или распределительной коробки. В случае установки «шлейфом» питающие провода следующей розетки крепятся к контактам предыдущей.

Монтаж выключателей

До мельчайших подробностей повторяет установку розетки. Разница в следующем: при установке колодки выключателя надо следить, чтобы клавиши располагались правильно, то есть при включении должна нажиматься верхняя их часть, а не нижняя (рис. 7.22).

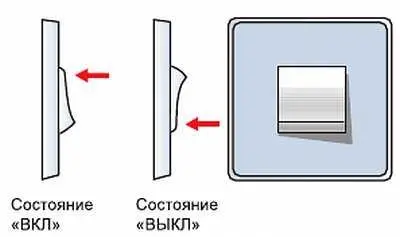

Рис. 7.22. Правильное положение клавиши выключателя

В некоторых типах выключателя, например на проходных или диммерах, на контактах отмечается, к какому именно подключается входящий провод, а к какому — отходящий. Разумеется, на выключателях нет заземляющего провода, хотя он может быть установлен на светильнике.

ПРИМЕЧАНИЕ

В ассортименте товаров к розеткам и выключателям существуют специальные рамки. Они могут быть одно-, двух-, трехгнездовыми и т. д. Рамки окаймляют электрические точки и группы, придавая розеткам и выключателям эстетический вид.

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис. 7.23).

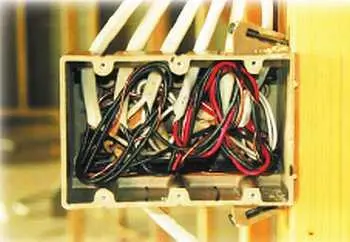

Рис. 7.23. Снизу к распределительной коробке подходит питающий кабель, который расщепляется на несколько отходящих проводов

Скрытая распаячная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис. 7.24).

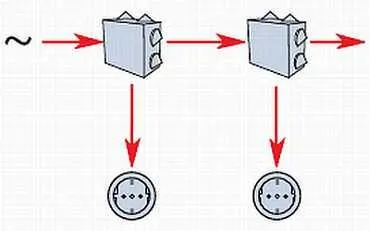

Рис. 7.24. Распределительные коробки располагаются по схеме одна за другой, они соединены общим питающим кабелем при коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1–3 см, не оставляя кабель незащищенным (рис. 7.25). Это касается и установочных коробок-подрозетников.

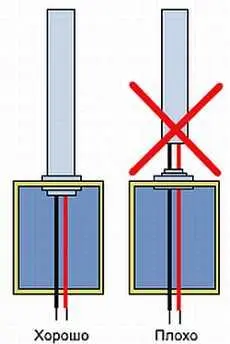

Рис. 7.25. Трубы должны входить в электромонтажные коробки на 1–3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70–100 мм (рис. 7.26).

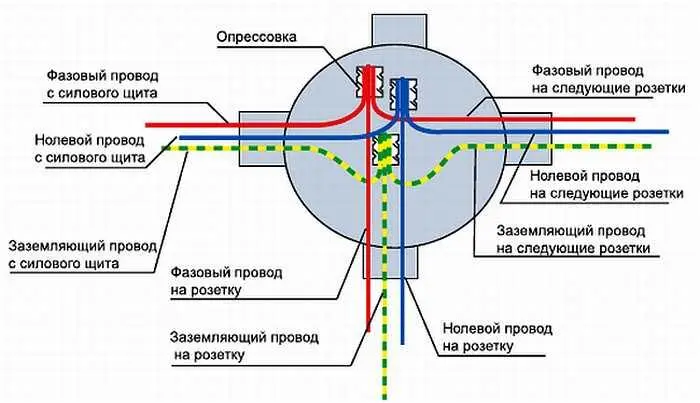

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис. 7.27).

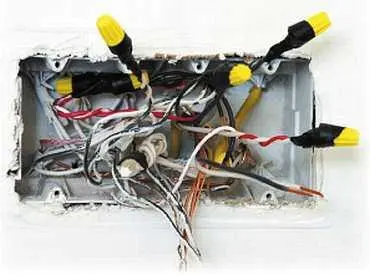

Рис. 7.27. Распределительная коробка со снятой крышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбель-гвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис. 7.28).

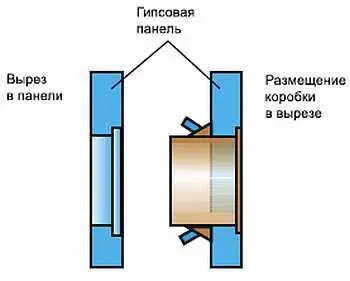

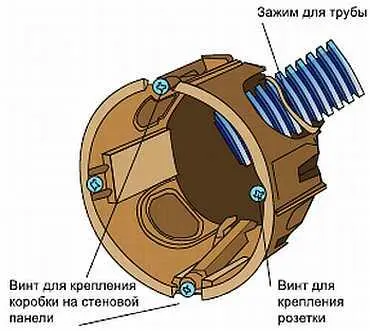

Рис. 7.28. Установочная коробка для полых стен: обратите внимание, на какую глубину она должна входить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис. 7.29).

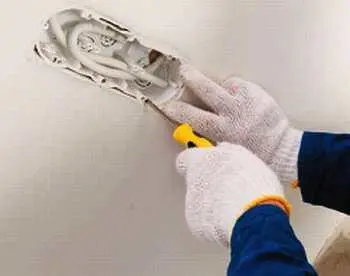

Рис. 7.29. Монтаж распределительной коробки в гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис. 7.30).

Рис. 7.30. Крепление установочной коробки в полой стене

Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис. 7.31).

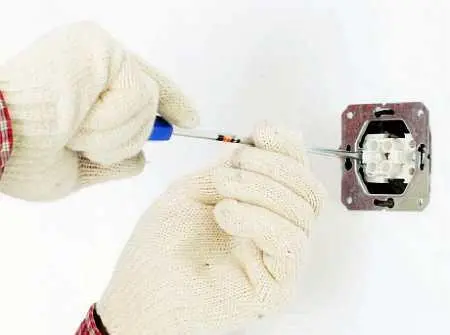

Рис. 7.31. Завершающий этап в установке выключателя: колодка прикручивается к установочной коробке шурупами

Если распаячные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.
