Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

Монтаж розеток и выключателей при открытой проводке менее трудоемок, нежели при скрытой. Не надо бурить в стенах отверстия под установочные коробки и возиться со штукатурной смесью или гипсом. Для выключателей и розеток старого типа, перед тем как крепить их к стене, сначала необходимо установить на поверхности диэлектрическую подставку. Это обычная плоская деревянная пластинка, которая крепится к стене шурупом или прибивается гвоздем. Когда она установлена, к ней прикручивается электроустройство. Современные розетки и выключатели не требуют такой подставки. Их можно монтировать на стене при помощи дюбель-гвоздей или шурупов. Для этого устройство разбирается, и нижняя часть (донышко) прикручивается к стене. Затем к колодке подсоединяются провода, она крепится на донышке, и вся конструкция накрывается пластиковой крышкой, которая прикручивается винтом.

На многих розетках и выключателях в кожухе прорезаны специальные отверстия, закрытые вставками для того, чтобы туда заходил кабель-канал или пластиковая труба. В розетках с повышенной степенью защиты, расположенных в ванной комнате, в местах входа провода в корпус располагается специальный резиновый сальник.

Если проводка заключена в кабель-канал, то монтаж электрических точек происходит еще легче. Некоторые производители пластиковых коробов выпускают такое количество аксессуаров к ним, что монтаж электрической сети напоминает сборку конструктора Lego.

Специальные вставки на поверхность кабель-канала для розеток и выключателей называются суппортами. Есть суппорты на 1, 2, 5 и даже 10 электрических точек. Кроме того, существуют посадочные коробки и модули и даже распредкоробки. Разумеется, кабель-канал должен быть соответствующей ширины. Посмотреть эти изделия можно в табл. 5.1 и 5.2.

Распределительные коробки открытого типа устанавливать легче, чем закрытого. Они прикрепляются к перекрытиям при помощи самого разнообразного крепежа: дюбель-гвоздей, шурупов и даже обычных гвоздей.

Целая глава посвящена вопросам освещения в квартире, частном доме и на улице (рис. 8.1). Это не случайно. Дело в том, что освещение — это не просто монтаж проводов и светильников. Вопрос намного шире, чем кажется.

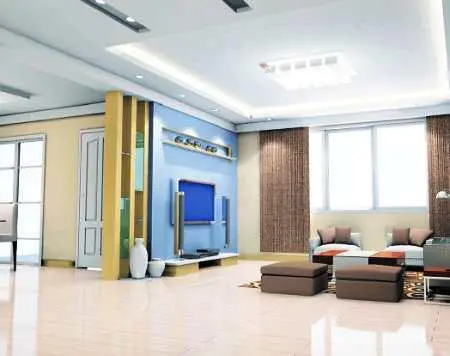

Рис. 8.1. Вариант дизайна помещения с использованием светильников разного типа

При помощи грамотно подобранного света можно радикально изменить внешний вид обстановки и декора жилых помещений. Кроме того, это вопрос здоровья человека, сохранности его зрения.

Чтобы сделать жилье красивым и функциональным, необходимо иметь четкие представления об имеющихся возможностях монтажа света. Об основных источниках освещения было рассказано немного раньше (см. «5.4. Осветительная аппаратура»). Эта глава будет посвящена тому, как на практике реализовать возможности, заложенные в осветительных устройствах.

Видов освещения всего 4, но, как правило, в жилых помещениях устанавливаются 3 из них, а четвертое встречается редко. Впрочем, это выбор каждого.

Общее

В этом случае свет в помещении падает равномерно на всю площадь. Светильники располагаются на одинаковом расстоянии друг от друга и равномерно рассеяны. Если источник света локализован в одной точке, то в какой-то части будет ярче, но в любом случае вся комната освещена без резких перепадов. Яркий пример такого освещения, когда посередине потолка располагается люстра.

Местное

При таком виде источники света могут локализоваться на определенном участке — рабочем столе, кухонной плите, куске стены и т. д. Пример — настольная лампа с отражателем.

Комбинированное

Как понятно из названия, этот вид объединяет в себе два предыдущих. Наиболее часто встречающийся вариант.

Аварийное

Располагается в жилых помещениях далеко не всегда (и зря). При отключении основного источника освещения автоматически включаются дополнительные слабые лампы, питаемые от аккумуляторов. Аварийное освещение очень к месту в домах, в которых есть лестницы. При отключении света очень легко упасть в темноте с крутой лестницы. Аварийные светильники предохраняют от такой неприятности.

Способ освещения зависит от вида светильника.

Направленный свет

Светильник такого вида освещает определенный участок площади подобно электрическому фонарику с рефлектором (рис. 8.2–8.4).

Рис. 8.2. Светильник с коническим рефлектором отбрасывает направленный свет

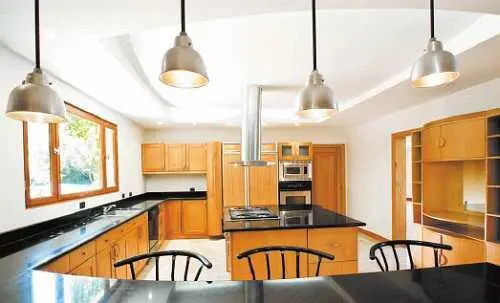

Рис. 8.3. Подвесные потолочные светильники направленного света чаще всего устанавливаются на кухне над обеденным столом

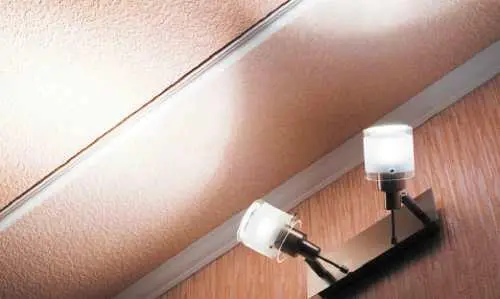

Рис. 8.4. Отраженный от потолка свет более мягкий и создает рассеянное освещение в определенной зоне

Непрямой свет

Непрямым будет называться направленный свет, отраженный от какой-либо поверхности (рис. 8.5 и 8.6).

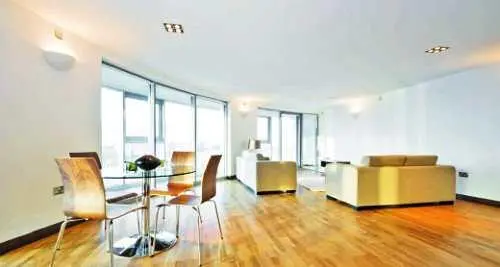

Рис. 8.5. Как правило, такие светильники устанавливают на карнизах или под потолком

Рис. 8.6. Светильники, дающие отраженный свет

Рассеянный свет

Свет от лампочки распространяется равномерно во все стороны на 360° (рис. 8.7 и 8.8). Так светит обычная лампа накаливания, которая не прикрыта абажуром.

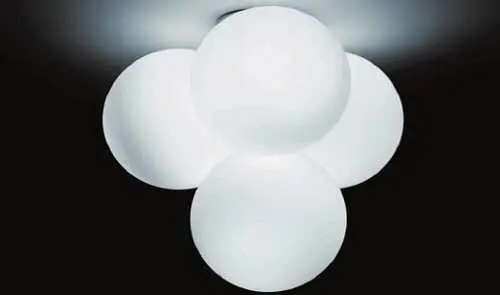

Рис. 8.7. Рассеянным светом светят лампы со сферическим абажуром

Рис. 8.8. Лампы такого типа дают мягкий рассеянный свет

Смешанный свет

Его дают хитрые лампы, которые светят всеми тремя вышеперечисленными способами сразу: и направленным, и отраженным, и рассеянным (рис. 8.9 и 8.10).

Рис. 8.9. Светильник смешанного типа
