Случай, когда провод надо протянуть сквозь оконную раму, еще проще. В раме просверливается отверстие диаметром, совпадающим с толщиной провода, после чего туда протаскивается кабель. Чтобы сохранить герметичность окна, на кабель надеваются небольшие пластиковые муфты, которые вставляются в отверстие с двух сторон. Если под рукой таких муфт нет, то на провод можно намотать несколько слоев изоленты, которая закупорит щель между кабелем и рамой.

ВНИМАНИЕ!

Не следует проводить кабель по полу в штробе или просто под линолеумом, ковром или другим покрытием.

Иногда провод необходимо проложить сквозь дверную коробку или обвести ее по периметру, в случае если кабель проходит по стене внизу (рис. 6.78–6.81).

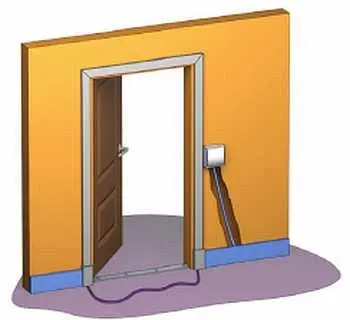

Рис. 6.78. Пример прокладки кабеля вокруг дверной коробки

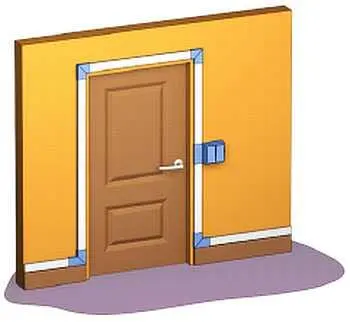

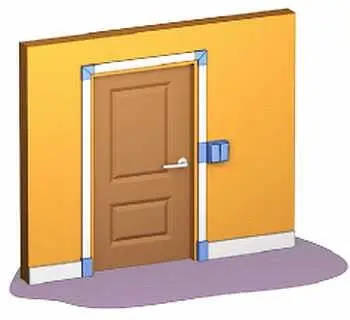

Рис. 6.79. На рисунке использован плинтус под электропроводку

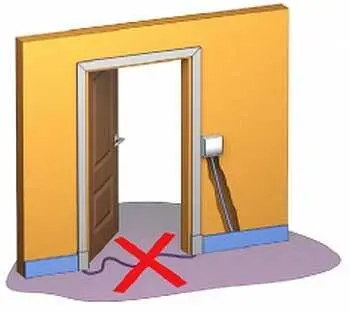

Рис. 6.80. Кабель не должен пролегать слишком близко к поверхности пола

Рис. 6.81. Кабель должен быть вмонтирован в пол на достаточную глубину

В современных дверных коробках есть специальные каналы под кабель, которые прикрываются сверху наличником, как крышкой. Есть и специальные отверстия, которые располагаются вверху коробки. Сквозь них и протягивается кабель.

Электрическими точками называют розетки, выключатели и распределительные коробки. Они являются узлами электрической сети. От используемого типа проводки (скрытый или открытый) зависит вид точек и правила их монтажа.

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором. Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось.

На сегодняшний день изменились и материалы, и технология электромонтажных работ.

Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках. О последних мы поговорим немного позднее, а сейчас приведем пример установки силовой розетки.

Монтаж розеток

Начинается, как было сказано выше, с разметки положения. Прямо на стене отмечается точка, которая показывает центр розетки. Как правило, он располагается на высоте 25–30 см от пола (рис. 7.1 и 7.2).

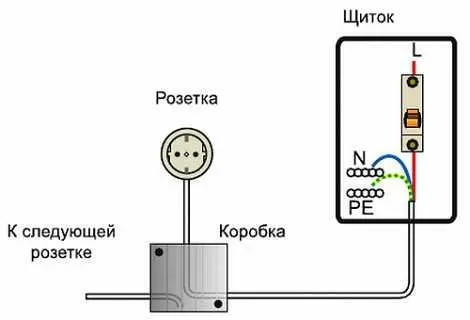

Рис. 7.1. Наглядная схема монтажа отдельной розетки

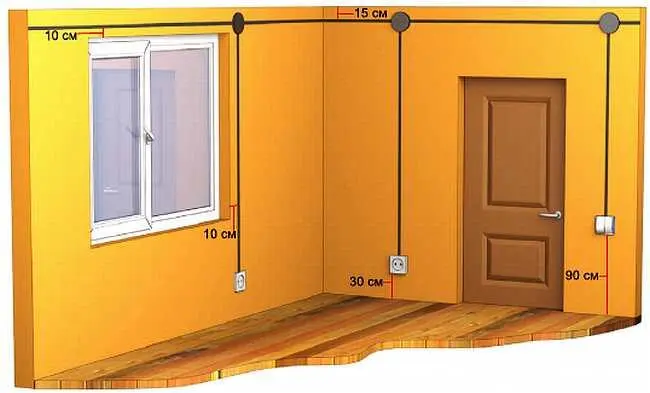

Рис. 7.2. Типовые размеры для установки электрических точек и проводов

ПРИМЕЧАНИЕ

Силовая розетка с заземлением должна располагаться не ближе 50 см от электроприборов и газовых труб.

Если в доме есть маленькие дети, то разъемы можно расположить выше. На кухне они находятся чуть выше уровня стола. Строгих правил здесь нет, но более эстетично, когда розетки в жилых помещениях расположены на одной высоте.

Как только определено местоположение центра разъема, можно начертить контур отверстия подрозетника. Это делается так: берется установочная коробка, которая будет стоять в качестве подрозетника, прикладывается донышком к стене и обводится карандашом. Контур готов.

Теперь нужно выдолбить отверстие в стене, чтобы поместить туда коробку. Проще всего сделать это перфоратором, снабженным специальной насадкой — алмазной коронкой по бетону (рис. 7.3–7.14).

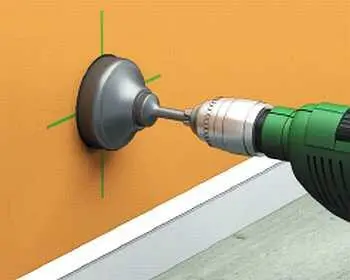

Рис. 7.3. Шаг первый: резка отверстия под электрическую точку — при помощи коронки по бетону в стене прорезается отверстие, сверло приставляется к центру пересечения линий

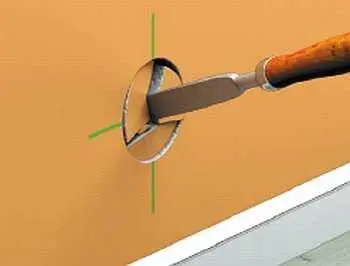

Рис. 7.4. Шаг второй: зубилом выламываются куски бетона

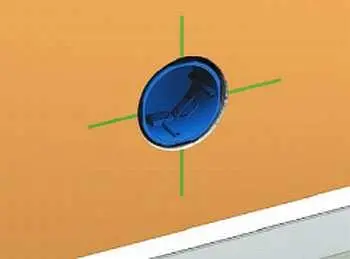

Рис. 7.5. Шаг третий: установочная коробка примеряется к отверстию; глубина должна быть достаточной (1–1,5 см); штукатурка, которой будет крепиться коробка, выравнивает выемку со стеной

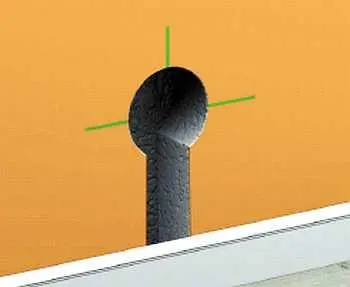

Рис. 7.6. Шаг четвертый: после того как отверстие под коробку готово, к нему подводится штроба, в данном случае — снизу

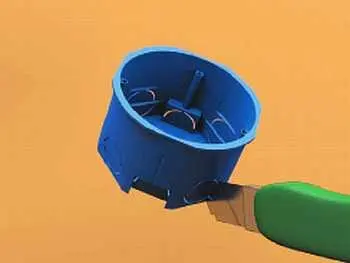

Рис. 7.7. Шаг пятый: в установочной коробке выламываются отверстия под проводку

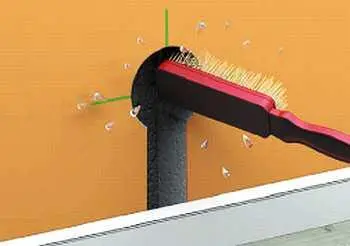

Рис. 7.8. Шаг шестой: перед тем как крепить коробку в отверстие, необходимо промыть его от пыли водой и нанести грунтовку

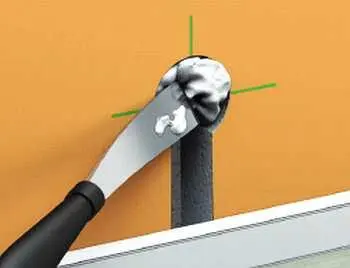

Рис. 7.9. Шаг седьмой: отверстие обмазывается изнутри штукатуркой

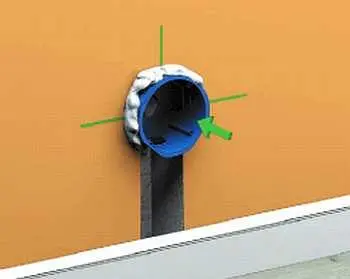

Рис. 7.10. Шаг восьмой: коробка вставляется в отверстие и придавливается пальцем, немного штукатурки должно выйти из отверстий

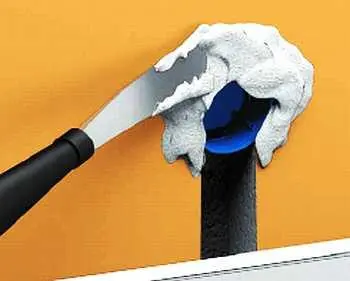

Рис. 7.11. Шаг девятый: коробка обмазывается штукатуркой снаружи так, чтобы между ней и отверстием не оставалось зазоров
