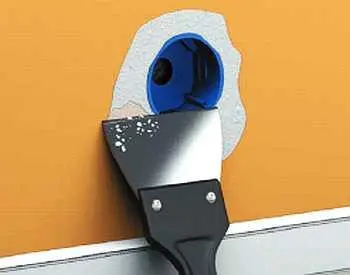

Рис. 7.12. Шаг десятый: мастерком или шпателем удаляются излишки смеси

Рис. 7.13. Шаг одиннадцатый: после того как штукатурка подсохнет, шпателем подравниваются края поверхности и удаляется смесь из коробки

Рис. 7.14. Шаг двенадцатый: через несколько часов, когда штукатурка окончательно высохнет, края шлифуются — коробка готова к установке

Работать с таким инструментом — одно удовольствие. Алмазная коронка снабжена сверлом, которое располагается по центру насадки. Оно приставляется к центру контура, затем несколькими пробными включениями перфоратора намечается углубление. Сверло углубляется в стену и фиксирует коронку на месте, чтобы она не двигалась во время работы. Высота коронки такова, что она углубляется в поверхность стены как раз на глубину подрозетника.

Пробурив контур с отверстием от сверла посередине, коронка убирается в сторону. Легкими ударами молотка камень выбивается из отверстия. Остается подровнять дно углубления при помощи зубила. Отверстие готово для дальнейшей работы.

Выдолбить отверстие можно и при помощи бура по бетону. По периметру контура сверлятся рядом друг с другом отверстия, а затем зубилом выбивается лишний материал.

Если под рукой нет электроинструмента, то придется вырубать отверстие в стене при помощи зубила и молотка.

Для монтажа розеток чаще всего используются круглые установочные коробки, но есть и квадратные. В этом случае коронка не подойдет, придется высверливать отверстие перфоратором или, если розеток несколько, выпиливать болгаркой.

Следующий этап — установка подрозетника. Для монолитных стен существуют специальные установочные коробки. Они бывают как для одиночной установки, так и для соединения в группы: по бокам у этого вида коробок располагаются специальные ушки.

Штроба подходит к самому отверстию и углубляется в него, чтобы кабель свободно проходил внутрь углубления. На дне коробки есть несколько отверстий, прикрытых пластиковыми лючками, которые легко выламываются. В эти отверстия вставляются жилы кабеля. Чтобы закрепить подрозетник в углублении, используется строительный гипс или обычная штукатурка (рис. 7.15 и 7.16).

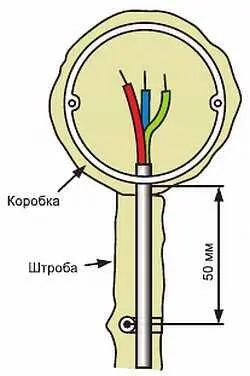

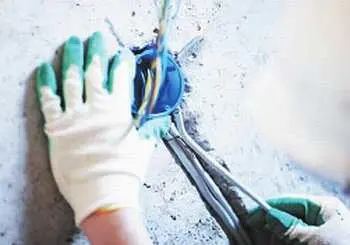

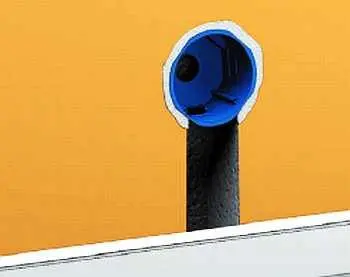

Рис. 7.15. Все провода вставляются внутрь коробки, после этого она крепится в отверстии

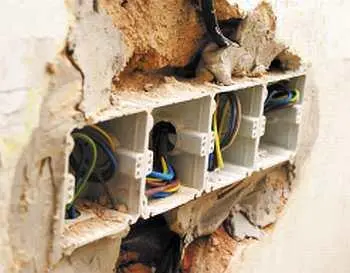

Рис. 7.16. Группа установочных коробок, зафиксированных в стене при помощи штукатурки

В отдельных случаях для прочности соединения применяют гипсовый клей, например «ВОЛМА МОНТАЖ». Он замешивается до консистенции размягченного пластилина. Затем подрозетник удерживается рукой на месте, а щель между краем отверстия и коробкой замазывается при помощи шпателя. Немного подождав (примерно полчаса, если используется гипс — то 5–10 мин), следует снять излишки смеси. После того как смесь окончательно засохнет, можно начинать монтаж колодки.

Чтобы провод не выскочил из коробки при подключении колодки, он удерживается скобой или хомутом рядом с коробкой (рис. 7.17).

Рис. 7.17. Провод, удерживаемый скобой

С концов жил снимается изоляция на расстояние примерно 1–2 см (рис. 7.18).

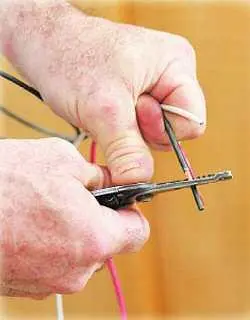

Рис. 7.18. Изоляцию с жил удобно снимать при помощи специальных клещей

Если жила многопроволочная, то оголенный проводник скручивается в плотный жгут. На колодке розетки находятся 2 контакта, если она с заземлением, то 3. К двум подключаются фазовый и нолевой провода, к третьему контакту — заземляющий (рис. 7.19).

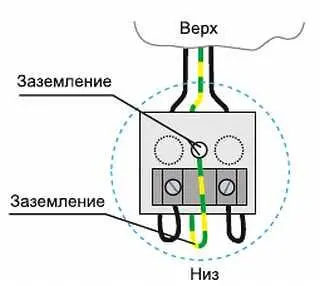

Рис. 7.19. Розетка: красным цветом обозначена фаза, синим — ноль, желто-зеленым — земля (входящие провода справа, слева они идут к другой розетке)

При правильной установке розетки контакты должны располагаться внизу. Провода идут вверх (рис. 7.20).

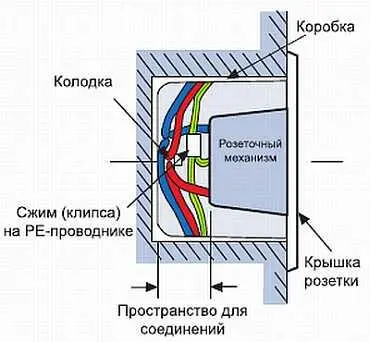

Рис. 7.20. Правильная установка розетки

Контакты могут иметь винтовой или пружинный зажим. Первый вид более надежный, второй требует меньше времени для монтажа.

Затем излишек провода скручивается в спираль и прячется на дно подрозетника, чтобы не мешать установке. Колодка крепится двумя способами.

1. При помощи раздвижных лапок: монтаж очень прост — колодка вставляется в коробку и два винта по бокам, соединенные с подвижными лапками с зубцами, завинчиваются отверткой. При затягивании винтом лапки растопыриваются в стороны и упираются в стенки подрозетника, фиксируя колодку в коробке.

2. Обычными шурупами — по краям подрозетника есть специальные отверстия, совпадающие с отверстиями в колодке. Шурупы вставляются в них, и колодка прикручивается к коробке.

Монтаж точки закончен, остается лишь прикрепить защитный пластиковый корпус — и розетка готова к работе (рис. 7.21).

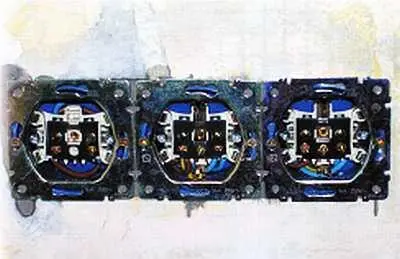

Рис. 7.21. Группа из 3 розеток: колодки прикреплены к установочным коробкам, осталось лишь накрыть их пластиковыми крышками

Если отделка идет с ноля, то, после того как подрозетник установлен на месте, колодка в него не вставляется, а само отверстие заполняется скомканной газетной бумагой, чтобы не попадал различный строительный мусор.

Для того чтобы установить несколько розеток в ряд, есть отличный способ — это монтаж специальной коробки на 2 колодки.

Отверстие под такую коробку бурится алмазной коронкой. Края отверстий должны соприкасаться, а лишний камень отбивается зубилом. Если розеток нужно больше 2, то используется группа подрозетников, которые могут крепиться друг к другу. Вариантов здесь масса. Розетки могут располагаться как вертикально, так и горизонтально.
