Рис. 8.10. Лампа дает 3 типа освещения: направленное вниз, рассеянный свет сбоку и отраженный сверху

Выбор лампы начинается с самого начала отделки или ремонта, когда определяется, для чего предназначена комната и что в ней будет располагаться. Ассортимент светильников настолько велик, что одно только перечисление видов займет не одну книгу. Имеет смысл рассказать о них по принципу расположения и монтажа.

Потолочные

Различают потолочные встраиваемые и накладные светильники (рис. 8.11 и 8.12). Первый вид предназначен для подвесных и натяжных потолков. Второй — для потолков из монолитного материала без пустот за ним.

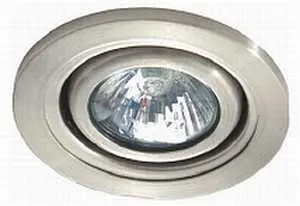

Рис. 8.11. Встроенный потолочный точечный светильник с галогенной лампой и поворотной частью

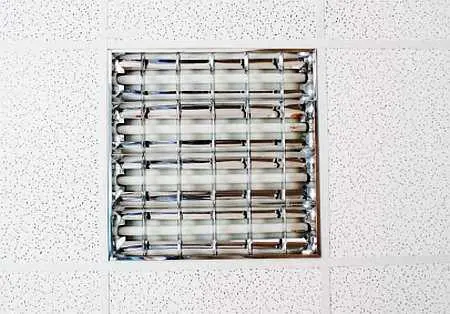

Рис. 8.12. Люминесцентный потолочный встраиваемый светильник на 4 лампы по 18 Вт, устанавливается обычно на потолки типа «Армстронг»

Подвесные

Располагаются на потолке. Отличаются от потолочных способом крепления — они подвешиваются к потолку при помощи штанги или гибкого тросика (рис. 8.13).

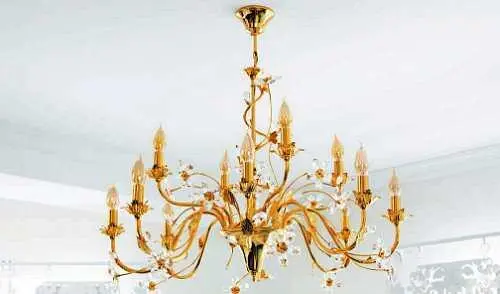

Рис. 8.13. Подвесной светильник — люстра

Переносные

К ним относятся напольные (торшеры) и настольные лампы (рис. 8.14 и 8.15).

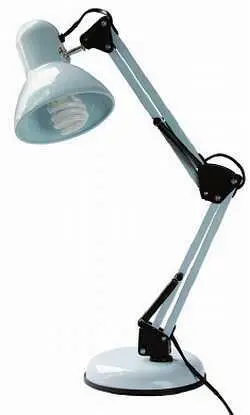

Рис. 8.14. Настольный светильник с шарнирами создает зону освещения на рабочем столе

Рис. 8.15. Напольный торшер

Настенные

Это различного вида бра и люминесцентные светильники линейного типа (рис. 8.16 и 8.17).

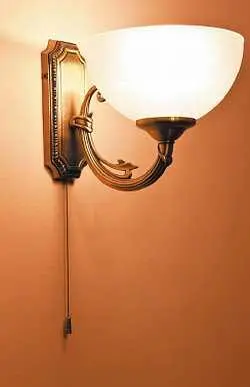

Рис. 8.16. Настенный светильник — бра

Рис. 8.17. Настенный пылевлагозащищенный светильник с решеткой, обычно устанавливается в технических помещениях

Основные правила освещения следующие.

1. Освещенность комнаты должна быть не меньше 15 Вт на 1 м 2площади. Это значит, что если размеры гостиной 5 х 4 м, то люстра должна иметь пять лампочек по 60 Вт каждая. Имеется в виду мощность лампочек накаливания. Мощность ламп другого типа была рассмотрена ранее (см. «5.4. Осветительная аппаратура»).

2. Расстояние от пола до нижнего края потолочного светильника должно быть не меньше 2 м. Если есть желание повесить в типовой квартире многоярусную хрустальную люстру, то сначала стоит задуматься: не будут ли лампочки оставлять ожоги на лбу.

3. Светильники в ванной комнате и сан узле обязательно должны иметь стекла для защиты от повышенной влажности и брызг воды. Степень защиты — IP 54 и выше.

Расшифровка значений IP приведена в табл. 8.1.

Таблица 8.1. Расшифровка значений IP

Защита от посторонних твердых тел и пыли

Первая цифра IP (Xx) ∙ Вид защиты

0 ∙ Защиты нет

1 ∙ Защита от твердых тел размером >=50 мм

2 ∙ Защита от твердых тел размером >=12,5 мм

3 ∙ Защита от твердых тел размером >=2,5 мм

4 ∙ Защита от твердых тел размером >=1 мм

5 ∙ Частичная защита от пыли

6 ∙ Полная защита от пыли

Защита от воды

Вторая цифра IP (xX) ∙ Вид защиты

0 ∙ Защиты нет

1 ∙ Защита от капель конденсата, падающих вертикально

2 ∙ Защита от капель, падающих под углом до 15°

3 ∙ Защита от капель, падающих под углом до 60°

4 ∙ Защита от брызг, падающих под любым углом

5 ∙ Защита от струй, падающих под любым углом

6 ∙ Защита от динамического воздействия потоков воды (морская волна)

7 ∙ Защита от попадания воды при погружении на определенную глубину и время

8 ∙ Защита от воды при неограниченном времени погружения на определенную глубину

4. Перед тем как начать электромонтажные работы, необходимо выполнить чертеж объекта, на котором помечаются зоны освещения. При этом должны учитываться все факторы: уровень естественного освещения, цветовая гамма интерьера, мощность и направленность искусственного освещения, личные пожелания и т. д.

Монтаж начинается с расчетов и чертежей (рис. 8.18–8.20). Определите, где будут стоять точки освещения, светильники и выключатели.

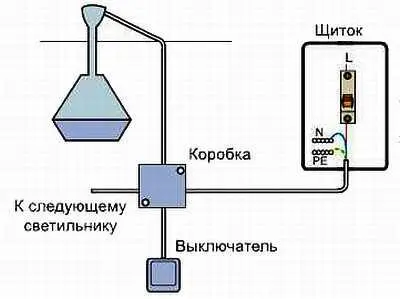

Рис. 8.18. Наглядная схема освещения

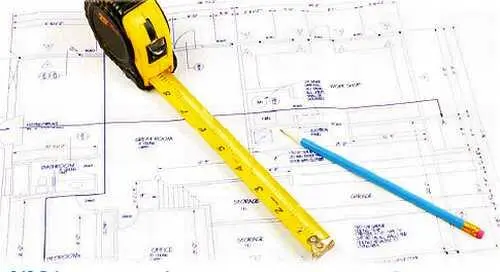

Рис. 8.19. Работа по освещению объекта начинается с черчения электрической схемы

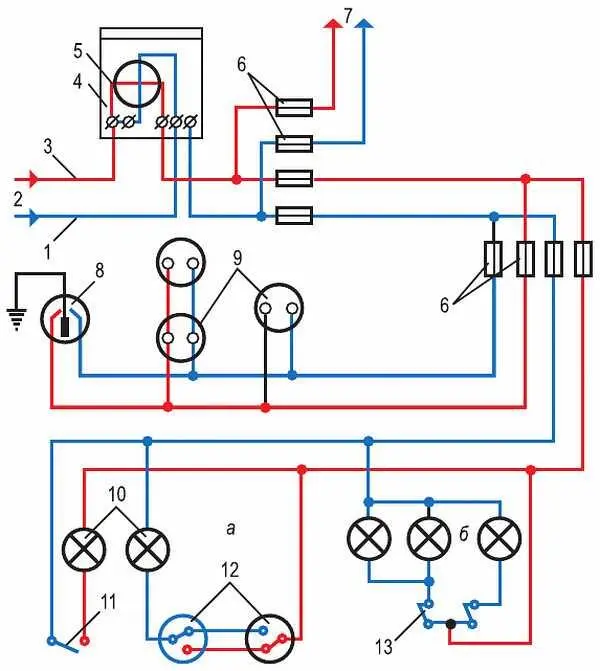

Рис. 8.20. Оптимальная схема внутренней электропроводки:

а— схема подключения проходных выключателей; б— схема управления многоламповым осветительным прибором; в— схема осветительной сети с двумя переключателями;

1— нолевой провод; 2— ввод; 3— фазовый провод; 4— счетчик; 5— обмотка счетчика; 6— предохранители; 7— линия к приборам общего пользования; 8— розетки с заземлением; 9— обычные розетки; 10— осветительные лампы; 11— выключатель; 12— переключатели; 13— двухклавишный выключатель

После того как схема составлена, начинается монтаж осветительных проводов (рис. 8.21 и 8.22). Как именно укладывается провод, подробно рассказывалось раньше (см. 6. «Монтаж кабеля»).

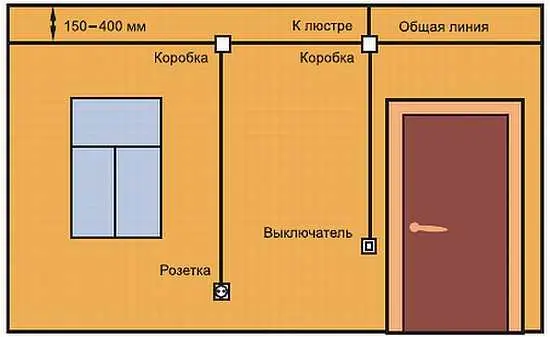

Рис. 8.21. Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

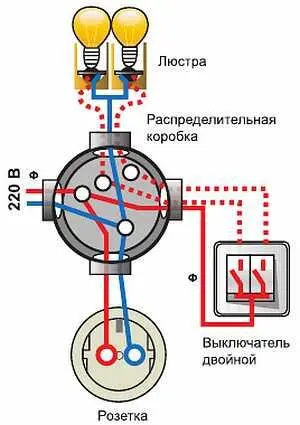

Рис. 8.22. Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля
