Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В.

Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека. Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора (рис. 8.41 и 8.42).

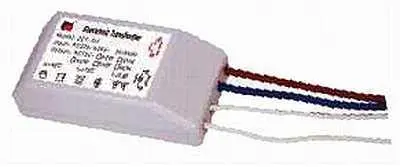

Рис. 8.41. Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

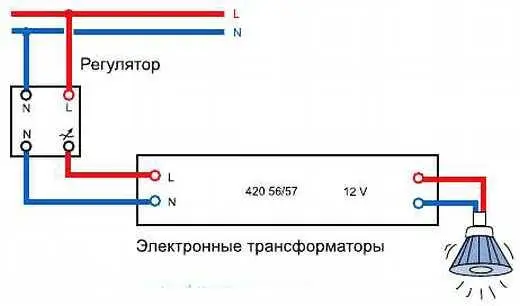

Рис. 8.42. Схема подключения трансформатора для галогенных ламп

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках (рис. 8.43 и 8.44).

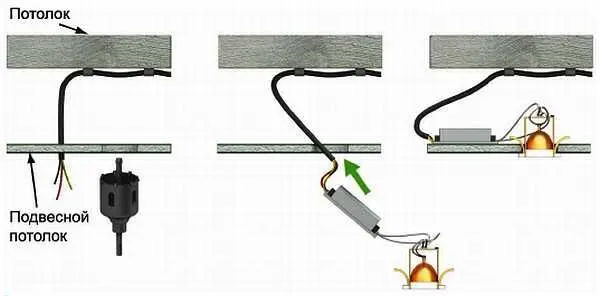

Рис. 8.43. Монтаж галогенных светильников с трансформатором в подвесной потолок

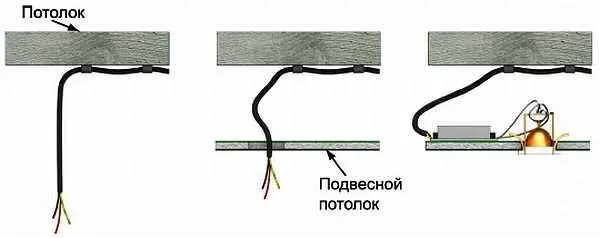

Рис. 8.44. Монтаж галогенных светильников и трансформатора одновременно с потолком

Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом. Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 = 196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче.

На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

ПРИМЕЧАНИЕ

Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.

Монтаж уличного освещения серьезно отличается от того, который делается внутри помещений. Главное отличие — в материалах и электромонтажных изделиях, которые при этом используются. Вне помещения электрическое оборудование подвергается температурному воздействию, осадкам и ветру. Вполне понятно, что к нему предъявляются совершенно другие требования.

Задача наружного освещения на участке вокруг частного дома — это не только хорошая видимость в темное время суток подсобных построек и дорожек на территории. Оно применяется и в эстетических целях, как элемент ландшафтного дизайна.

Прокладка кабеля на улице возможна двумя способами.

1. Подземный. Выбирается кабель, рассчитанный на прокладку под землей, например ВББШв (рис. 8.45).

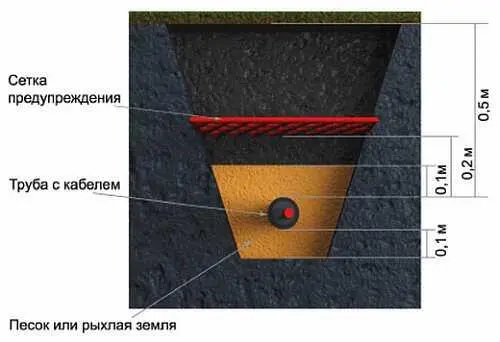

Рис. 8.45. Укладка кабеля под землей

Такой проводник можно укладывать в землю безо всяких защитных приспособлений. Если выбирается другой вид кабеля, например КГ или ВВГ, то он прокладывается в защитном металлическом коробе или трубе. Глубина траншеи должна быть не менее 40 см при использовании защитного короба и не менее 80–90 см, если кабель укладывается без него. В идеале хорошо, когда кабель проводится внутри пластиковых труб, которые, в свою очередь, укладываются в лоток.

2. Воздушный. Кабель, прикрепленный к несущему тросу, протягивается по воздуху. Такой трос или прочная веревка тянется от строения к строению или между опорными столбами. Кабель цепляется к тросу при помощи хомута. Для воздушного проведения используется морозостойкий кабель, например КГ или ПВСУ, хотя подойдет и ВВГнг.

ВНИМАНИЕ!

Без опорного троса кабель не протягивается — это небезопасно, да и проводник не прослужит долго.

Предпочтительнее укладывать кабель под землей — так он более защищен, но в случае ремонта до него труднее добраться.

Распределительные коробки для наружного освещения должны быть металлическими или из термостойкого пластика. Степень защиты — IP 54 или выше (см. табл. 8.1). Это относится и к выключателям. Для коробки рекомендуется их устанавливать под защитными крышками, которые предохраняют от осадков (рис. 8.46).

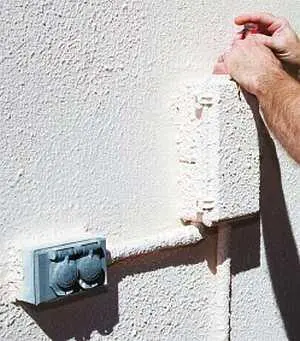

Рис. 8.46. Двухгнездовая розетка с крышками и коробка, герметичная крышка которой держится на винтах

Наружные светильники делятся на несколько видов.

Прожектора

Используются для освещения определенных зон, поскольку все они снабжены рефлекторами-отражателями.

Различаются по мощности и степени защищенности, а также источнику света. У всех наружных прожекторов степень защищенности весьма высокая — от IP 54 до IP 66 (см. табл. 8.1). Это означает, что они могут выдержать проливной дождь и пылевую бурю безо всякой дополнительной защиты.

Мощность уличных прожекторов колеблется от 120 до 2000 Вт.

Источником света могут быть лампы накаливания, галогенные, металлогалогенные (натриевые) лампы и светодиоды. В последнее время чаще используют прожекторы с линейными галогенными лампами (рис. 8.47). Компактные размеры, невысокая стоимость и высокая мощность делают их весьма привлекательными для установки в качестве источников освещения.
