Отраженный свет

Наиболее интересное решение использования отраженного света — это гипсокартонные карнизы со скрытыми светильниками. Для изготовления такой конструкции необходимо владеть навыками работ с гипсокартоном. Электрическая сторона вопроса достаточно проста. Внутрь карниза вставляются точечные встраиваемые лампы, которые светят на стену. Карниз заслоняет свет, и со стороны комнаты видна лишь яркая окантовка по периметру под потолком (рис. 8.58). Это отличное дополнительное освещение. Можно вкрутить лампы разных цветов и поставить диммер для регулировки интенсивности их работы, поиграть с расположением ламп и направлением света.

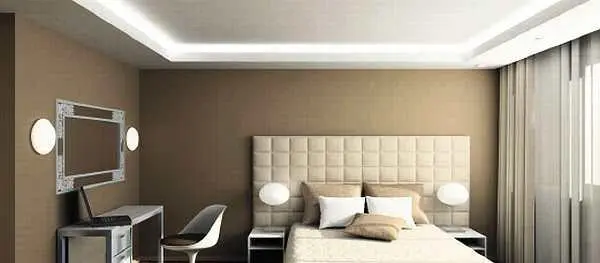

Рис. 8.58. Трубчатые люминесцентные лампы, располагаясь за карнизом из гипсокартона, создают мягкое и равномерное освещение по периметру комнаты

Столб света

Такой дизайнерский ход — для любителей необычного. Конструкция простая. На полу располагается основание колонны, выполненное из гипсокартона, на потолке — капитель. Роль ствола колонны играет яркий пучок света. Его создают галогенные или ксеноновые прожекторы с узконаправленными рефлекторами.

Светодиодные и люминесцентные кабели для создания надписей и окантовки на стенах

Выбрав кабель с определенным цветом, можно оплести им декоративные конструкции, не только создавая замысловатые узоры, но и дополнительно освещая поверхности.

Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается щиток управления, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в щитке располагается узел управления всем электрохозяйством на отдельном участке.

До недавнего времени в квартирах никаких щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов. Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя (рис. 9.1 и 9.2).

Рис. 9.1. Так выглядел квартирный щиток в советские времена

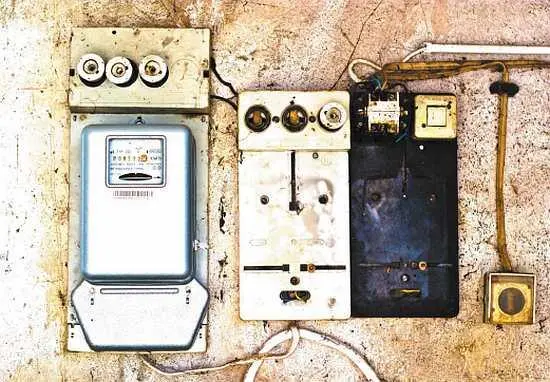

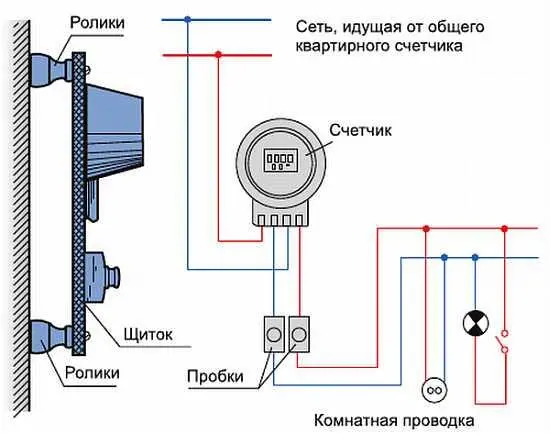

Рис. 9.2. Пример устаревшего квартирного щита: механический счетчик, автомат отключения и несколько предохранителей (если у вас в квартире стоит подобный щит, лучше заменить его во избежание аварийных ситуаций)

Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились (рис. 9.3–9.5).

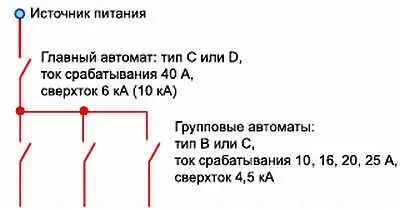

Рис. 9.3. Схема квартирного щитка на однофазную цепь

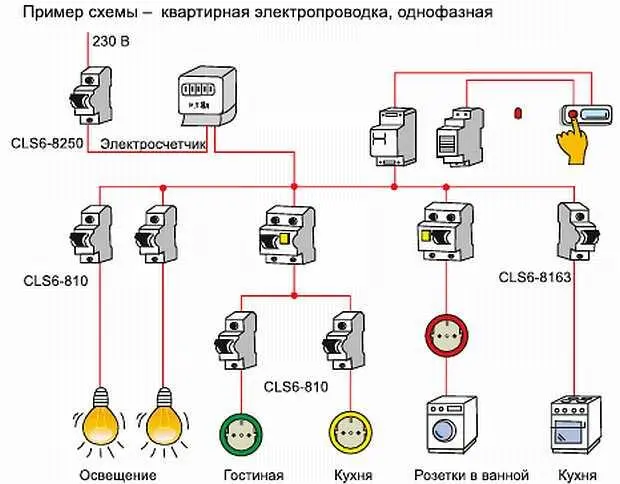

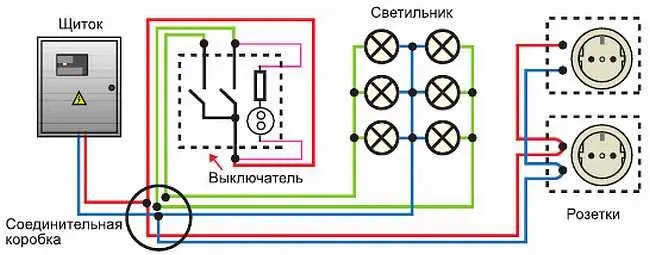

Рис. 9.4. Простейшая схема розеток, выключателей и ламп

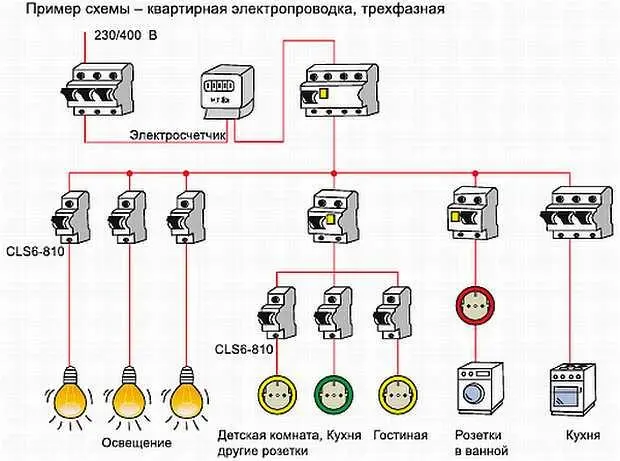

Рис. 9.5. Пример современной схемы квартирного щитка

Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.

Перед тем как приняться за электромонтажные работы, необходимо составить схему квартирного щитка, указать, что в нем будет находиться и как подключаться. При выполнении такой схемы нужно учесть следующие факторы.

1. Тип расключенияв квартире: «звезда», «шлейф», в распределительных коробках или смешанный вариант (рис. 9.6). От выбора разводки зависит, сколько проводов будет подходить к щитку. Их количество может варьироваться от одного до нескольких десятков.

Рис. 9.6. Расключение типа «звезда» с коробками: квартира делится на несколько зон энергопотребления (например, зона «гостиная/спальня/коридор» разделяется на силовую линию для розеток и осветительную, 2 провода, подходя к распределительной коробке, разветвляются по отдельным электрическим точкам)

2. Суммарную мощностьвсех электроприборов в квартире и отдельно мощность энергопотребления в выделенной зоне. Эти значения необходимо вычислить для того, чтобы определить номинальные значения автоматов (рис. 9.7).

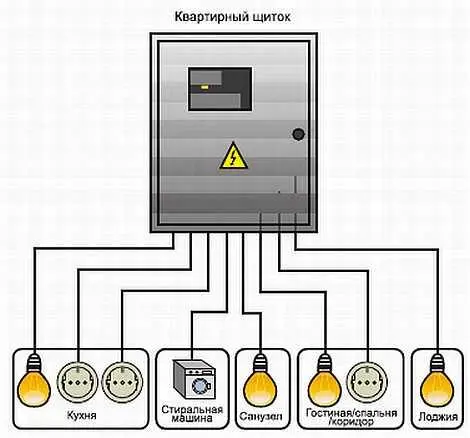

Рис. 9.7. Схема расположения автоматов в квартирном щитке

3. Учтите все варианты, например приехали гости и в квартире включено буквально все, что можно: плита, кондиционер, компьютер и даже стиральная машина (рис. 9.8). Если такие расчеты уже делались (вы определили сечение проводников), то будет проще — автоматы и прочие устройства подбираются под кабель. Когда он рассчитан на силу тока 25 А, что соответствует сечению 2,5 мм 2медной жилы, то автомат или УЗО должны быть 16 А.

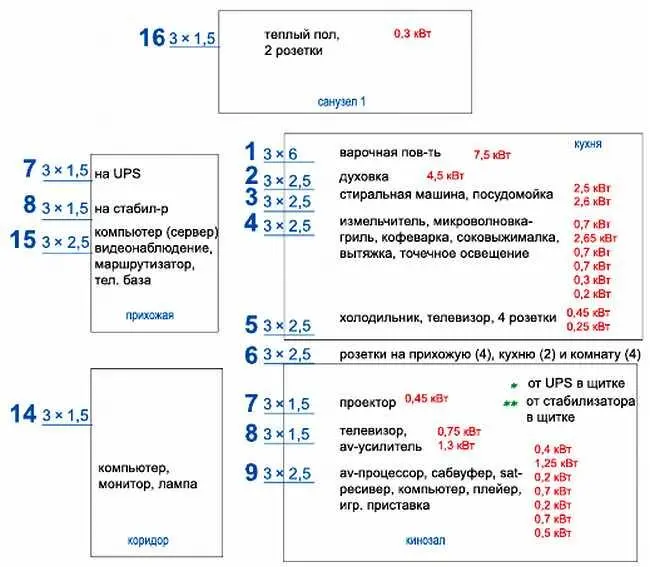

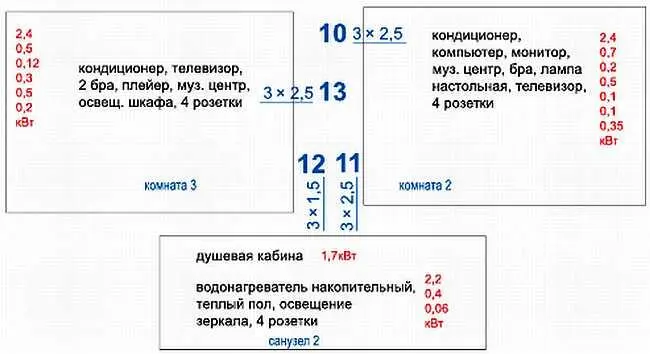

Рис. 9.8. Пример расчета количества зон и мощности электроприборов

4. Какогоименно типаэлектроприборы установлены в квартире. Помните, что на отдельные приборы необходимо обязательно устанавливать УЗО (например, стиральные машины).

Чтобы лучше представить алгоритм действий при монтаже квартирного щитка, приведем пример установки определенной схемы.

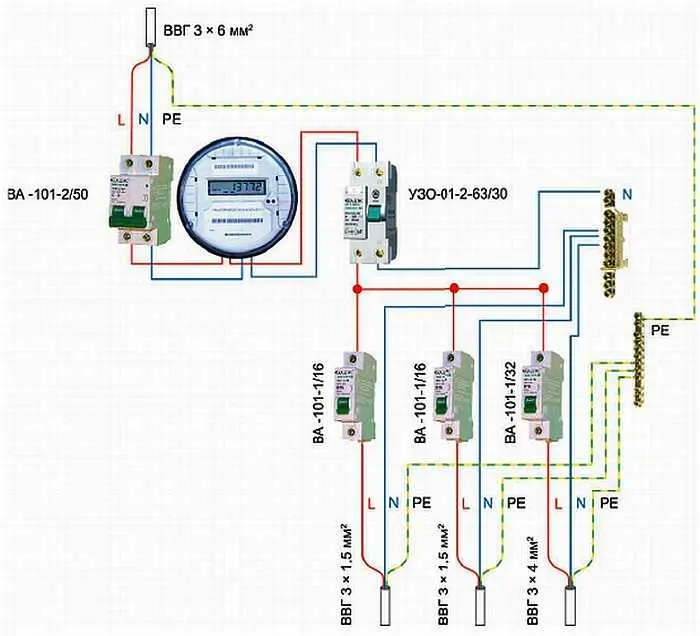

Перед вами — двухкомнатная квартира. Известно, какие именно приборы в ней будут стоять и количество отдельных зон, составлена схема щитка. Выглядит она так (рис. 9.9).
