 Лучше приобретать механическое УЗО, а не электронное — оно надежнее и не зависит от работы сети.

Квартирный щиток— не единственная проблема, с которой может столкнуться домашний электрик. Ведь есть еще этажный щиток, в котором, по идее, хозяйничать домашнему мастеру нельзя, но иногда приходится (рис. 9.20).

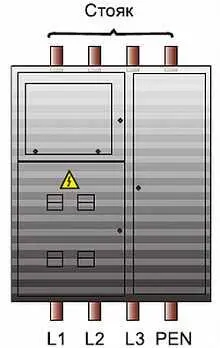

Рис. 9.20. Этажный щит: нолевой и защитный проводники объединены в один (система TN-C)

Монтировать такой ЩЭ вряд ли придется, но если всерьез заняться модернизацией электричества в квартире, то оставлять его без внимания нельзя.

Большого прока в ультрасовременном оборудовании внутри квартиры не будет, если питающий кабель в ЩЭ сделан из алюминия пенсионного возраста, а контролирует подачу энергии единственный пакетный выключатель на 25 А явно не последней модели.

Разберемся, что происходит в ЩЭ, который, как правило, заперт на замок, а ключ находится у дежурного электрика (рис. 9.21 и 9.22).

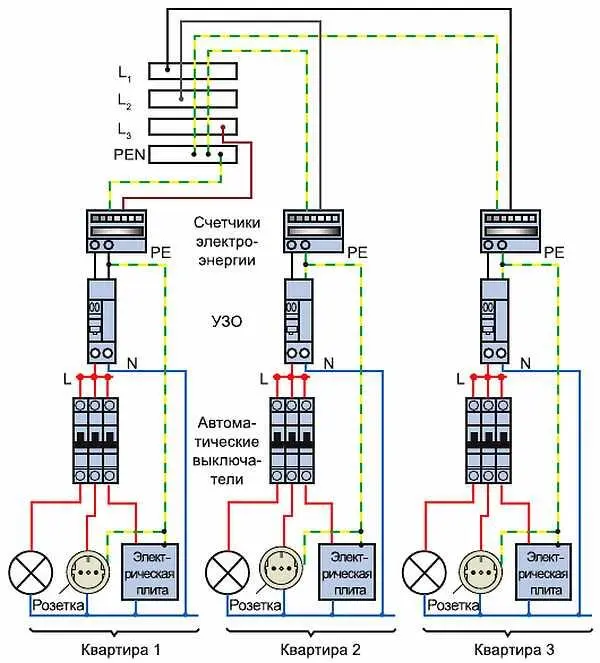

Рис. 9.21. Схема этажного щитка

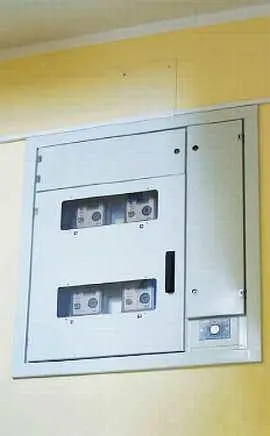

Рис. 9.22. Современный этажный щит

Это разводка проводки от одного питающего щитка на несколько квартир. Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Правда, электричество потом возвращается в виде ноля, а водопровод заканчивается канализацией.

Сразу следует предупредить: если нет допуска к щиту, то лезть в него не стоит, разве что автомат отрубит электричество и нужно будет включить его снова. Все работы должен делать электрик из ЖЭК. Единственное, чего можно добиться, — это прикупить материалов и добиться модернизации от ЖЭК. Электрик будет делать, а вы — смотреть.

ЩЭ должен соответствовать квартирному щитку если не по оборудованию, то хотя бы по мощности и надежности.

Внутри щита наблюдается картина, которая заставит ужаснуться кого угодно. Это спутанные комки проводов непонятного сечения, соединенные вместе самыми разнообразными способами, полуистлевшая изоляция, ветхие автоматы в корпусах, покрытых трещинами. Все это аккуратненько прикрыто пылью, вызывающей ностальгию (или аллергию) по советским временам.

Как правило, разобраться, какой кабель к чему относится, невозможно — на них отсутствуют бирки и надписи. Кабель, ведущий в квартиру, выявляется долгими экспериментами по отключению входного автомата и тыканьем пробником по всем контактам или приблизительно угадывается по направлению.

Можно поступить так: составить схему, что именно нужно сделать, прикупить материалов и договориться с электриком о выполнении работы. Лучше всего скооперироваться с соседями, чтобы переделать весь щит.

Перечислим необходимые действия.

1. Заменить отходящий от стояка кабель на медный соответствующего сечения. При этом нужно соединить алюминиевый кабель стояка с медным отходящим при помощи специальной клеммы или сжима.

2. Заменить старые АЕ или пакетные выключатели на подходящие по амперажу современные автоматы, которые надо посадить на DIN-рейку.

3. Если нолевые и заземляющие провода прикреплены к заземляющей шине и общему нолю при помощи старых соединителей, то лучше заменить их на более новые и современные.

Есть еще один способ, как радикально заменить все оборудование в этажном щитке. Если счетчик переносится в квартирный щиток, то в этажном можно поставить рубильник с плавкими вставками или даже без них. Главное — чтобы ЖЭК согласился с этим.

Сегодня заземление — больная тема. Так происходит потому, что большинство жилых домов было построено в те времена, когда заземление не считалось обязательным. С той поры прошло много лет, и теперь выясняется, что оно просто жизненно необходимо.

Поскольку речь идет о безопасности человека и его жизни, необходимо подробнее рассказать об этом явлении. Оно бывает двух видов: собственно заземление и зануление.

Заземление— это соединение всех токопроводящих частей электрической сети с землей. Весь комплекс мер по монтажу заземления делается с одной целью: отвести ток, возникший в ненужном месте, туда, где он никому не повредит. Это своего рода клапан сброса напряжения.

Приведем пример. Любая современная стиральная машина имеет заземление. Это значит, что проводник заземления соединен со всеми частями прибора, которые не должны быть под напряжением: корпусом и деталями внутреннего крепления мотора, барабана и т. д. Если стиральная машина подключена к сети, в которой нет провода заземления, то при любом повреждении питания на этих частях появится напряжение. Нетрудно себе представить, что произойдет, когда человек прикоснется к такой машине: удар током. Если заземление есть, то напряжение уйдет с корпуса по защитному проводнику и мгновенно сработает УЗО, реагирующее на утечку тока (когда оно, конечно, установлено). Прикосновение к прибору в этом случае ничем не грозит, поскольку сопротивление человеческой кожи намного больше, чем проводника.

Громоотвод (более правильно — молниеотвод) — хороший пример заземления, только между небом и землей. Разряд ударяет в металлический штырь и, не затрагивая дома, уходит в землю. Громоотвод входит в общую схему заземления частного дома.

Зануление— это соединение частей электроустройства, которые в обычном случае не находятся под напряжением, с рабочим нолем. Если произойдет соединение фазы с этими частями, то начнется короткое замыкание и сработают автоматы защиты. По сравнению с заземлением оно менее эффективно. Короткое замыкание есть короткое замыкание, но в многоквартирных домах зануление зачастую является единственным способом обезопасить людей от электрического тока.

Всего их несколько. Это TN-С, ТN-S, TN-С-S, IT и TТ. Система заземления имеет собственные обозначения. Вот их расшифровка.

 Первая буква в обозначении системы определяет характер заземления источника питания:

∙ T— соединение нейтрали источника питания с землей;

∙ I— все токоведущие части изолированы от земли.

 Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

∙ T— связь открытых проводящих частей электроустановки здания с землей независимо от характера соединения с ней источника питания;
