∙ N— связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через дефис за N,определяют способ устройства нолевых защитного и рабочего проводников:

 C — функции данных проводников обеспечиваются одним общим PEN;

 S — функции нолевых защитного PE и рабочего N обеспечиваются раздельными проводниками.

Система TN-C

Одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нолевой проводники объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы — при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение не изолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.

Система TN-S

Такая система намного сложнее, чем предыдущая. В ней нолевой проводник и заземляющий разделены на всем протяжении цепи. В цепь вводится дополнительный провод, который заканчивается в земле. В многоквартирном доме такой проводник входит в землю на трансформаторной подстанции. Это наиболее современная и безопасная система (рис. 10.1).

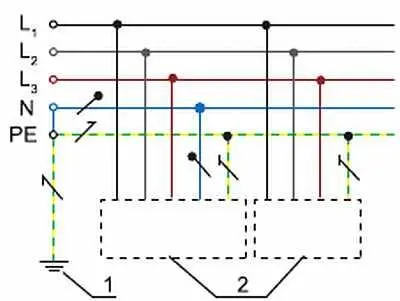

Рис. 10.1. Система заземления TN-S:

1— заземление нейтрали; 2— токопроводящие части

Система TN-C-S

Это совмещение отдельного заземляющего провода и совмещенного PEN на каком-то участке цепи. Например, по всей квартире идет отдельный заземляющий провод, но на щитке он подсоединяется к отдельному проводу, который уходит в землю рядом со зданием, не доходя до подстанции. После этого заземления совмещенный PEN-проводник идет до подстанции. Данная система — своего рода модернизированная TN-C (рис. 10.2–10.4).

Рис. 10.2. Схема сравнения двух систем заземления

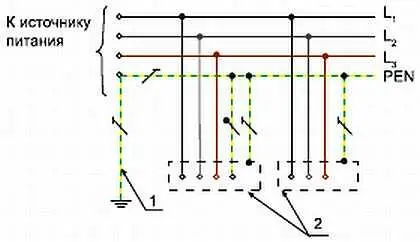

Рис. 10.3. Система заземления TN-C-S:

1— заземлитель источника питания; 2— открытые токопроводящие части

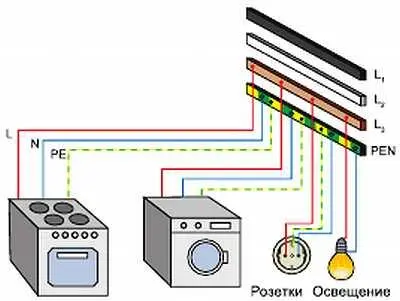

Рис. 10.4. Схема подключения электроприборов при системе TN-C-S

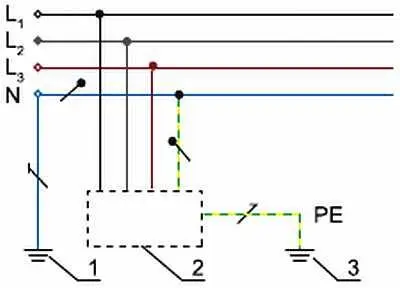

Рис. 10.5. Система заземления ТТ:

1— заземлитель источника питания; 2— открытые проводящие части; 3— заземлитель корпусов оборудования

Системы IT и TT

Практически не используются в быту. Можно вкратце сказать, что эти системы применяются в случае специальных требований к электрооборудованию (рис. 10.5).

ТТ еще можно встретить, но IT точно нет. Например, система IT — это схема заземления лаборатории, в которой проводятся опыты с чувствительной аппаратурой, а все токи и электромагнитные поля сведены к минимуму. ТТ применяется при постройке частных домов (см. «11. Электричество в частном доме»).

Если ваш дом построен в период 1998–2000 гг., то, скорее всего, переживать не стоит. Наверняка в таком строении установлена система TN-S (хотя и не факт). Это значит, что заземляющий провод разведен наряду с нолевым и фазовым по всему зданию и идет отдельно до самой подстанции, где глубоко и надежно закопан в землю. Лучше такой системы еще ничего не придумано.

Нужнее всего заземление в квартире, в которой есть только 2 провода — фазовый и нолевой, а жилы в проводах алюминиевые. В общем, современным электроприборам в таком доме покажется неуютно, не говоря уже о том, что старые розетки просто не подойдут для современных вилок.

Если возникло желание монтировать настоящую современную сеть, которая позволит делать любые модные изыски, сначала нужно определить, какого типа система заземления установлена в доме.

Сделать это достаточно просто — достаточно взглянуть на этажный щиток. Ведь есть твердая уверенность, что систем в вашем случае всего две: либо TN-C, либо TN-C-S. Если стоит первая, то входящих в щиток проводов будет 4–3 фазовых и 1 совмещенный PEN. Проводов, идущих в квартиру, будет 2.

Если стоит вторая система, то в щиток будут входить 5 проводов — 3 фазовых, 1 нейтральный и 1 заземляющий. В квартиру должны идти 3 провода.

На этом этапе начинают происходить загадочные вещи. Заглянув в квартирный щиток, можно увидеть интересную картину: входящих проводов всего 4, но к одной из квартир отходит трехжильный провод, причем 2 жилы подключены к нолевой шине. Это означает, что кто-то из жильцов, отчаявшись ждать реконструкции электросистемы, самостоятельно сделал заземление, расщепив ноль на два проводника — рабочий и защитный.

ПРИМЕЧАНИЕ

ВРУ — одно на весь дом вводно-распределительное устройство, которое распределяет энергию по стоякам. Это нечто вроде квартирного распределительного щитка размером с хороший шкаф, закрытого на замок.

Может быть так, что от ВРУ дома вкопан кабель в землю и проведен дополнительный заземляющий проводник ко всем этажным щиткам. Это наилучший вариант — дом модернизирован с TN-C до TN-C-S. В таком случае остается лишь ввести дополнительный провод в квартиру, подсоединив его к шине заземления в этажном щитке, а затем сделать разводку по квартире.

Другой случай похуже, если никто не удосужился заменить систему TN-C на более современную — то есть отвод защитного проводника в землю от ВРУ не сделан. В таком случае есть 2 выхода: либо оставить все как есть, не утруждая себя проведением трехжильного провода по квартире, и целиком положиться на автоматы, УЗО и дифавтоматы, либо все-таки подключиться к нолевой шине в этажном щитке.

ВНИМАНИЕ!

Монтаж такого подключения к нолевому проводнику делать не рекомендуется, поскольку это не входит в проект электрификации дома и может вызвать различные осложнения с руководством коммунального хозяйства.

Данная процедура называется расщепление ноля и может вызвать определенные проблемы (рис. 10.6 и 10.7).

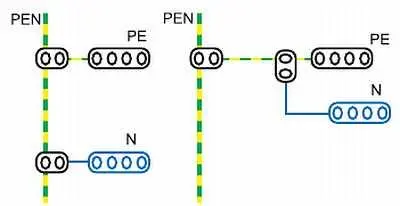

Рис. 10.6. Схема расщепления ноля
