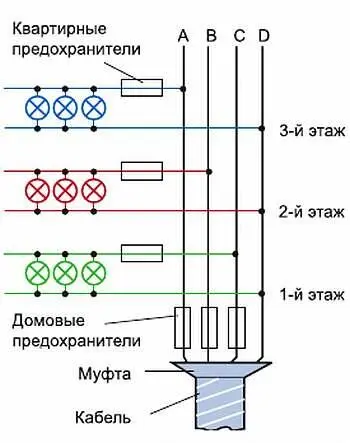

Рис. 11.2. Схема расщепления трехфазной сети на однофазные потребители

На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал. Просто внутри щита выполняется схема разъединения трехфазной цепи на однофазные (рис. 11.3).

Рис. 11.3. Однофазная электрическая цепь

К каждой фазе, отходящей в квартиру, добавляются ноль и заземление, так и получается трехжильный кабель.

В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль — это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет потенциала в отличие от фазового, в котором напряжение равно 220 В. В паре «фаза — фаза» напряжение 380 В. В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи. Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая — где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т. д. (рис. 11.4).

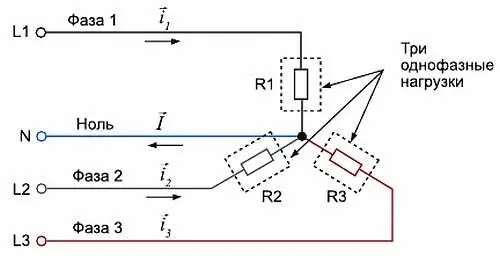

Рис. 11.4. Трехфазная электрическая цепь

Понятно, что нагрузка на 2 эти фазы неодинакова и ни о каком нейтральном проводнике речи уже не идет. На нем тоже появляется напряжение, и чем неравномернее нагрузка, тем оно больше. Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.

В последнее время ситуация с некомпенсацией токов в такой сети усугубилась тем, что появились новые электроприборы, которые называются импульсными. В момент включения они потребляют намного больше энергии, чем при нормальной работе. Эти импульсные приборы вкупе с разной нагрузкой на фазы создают такие условия, что в нейтральном проводнике (ноле) возникает напряжение, которое может быть раза в 2 больше, чем на любой фазе. Однако нейтраль такого же сечения, что и фазовый провод, а нагрузка больше.

Вот почему в последнее время все чаще возникает явление, называемое отгоранием ноля— нейтральный проводник просто не справляется с нагрузкой и перегорает. Бороться с таким явлением непросто: надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузку между 3 фазами равномерно (что в условиях многоквартирного дома невозможно). На худой конец можно купить понижающий разделительный трансформатор, он же стабилизатор напряжения.

В частном доме ситуация получше, поскольку хозяин один и распределить электроэнергию по фазам намного проще. Это даже увлекательное занятие — считать мощность электроприборов и распределять их по фазам, чтобы нагрузка была одинаковой. Все расчеты делаются примерно, и вовсе не значит, что надо включать свет и 2 телевизора, а если заработал столярный станок на улице — это перебор. Все зависит от желания хозяина дома: провести трехфазную сеть или однофазную. Здесь есть свои плюсы и минусы.

Минусов трехфазной сети 2.

1. Напряжение на отдельном участке сильно зависит от работы других. Если перегружена одна из фаз, остальные могут работать некорректно. Проявиться это может как угодно. Чтобы такого не происходило, нужен стабилизатор — вещь недешевая.

2. Необходимо оборудование в щит, рассчитанное именно под трехфазную сеть, а также расходы на устройство трехфазной сети. Они будут больше, нежели для однофазной. Кроме того, нужно знать правила эксплуатации трехфазных сетей.

Плюсов трехфазной сети тоже 2.

1. Трехфазная сеть позволяет получить больше мощности. Если однофазная сеть при суммарной мощности приборов в 10 кВт уже испытывает перегрузки, то трехфазная прекрасно справляется и с 30 кВт. Пример очень простой. Если с линии ЛЭП в дом заходит всего 1 фаза, то при сечении входящего проводника 16 мм 2максимальная мощность составит всего 14 кВт, а если все 3 фазы — то уже 42 кВт. Разница весьма ощутимая.

2. Необычайно просто становится подключать электроприборы, имеющие трехфазное питание (электрические плиты). Самое главное в случае с частным домом — трехфазные электрические двигатели, которые стоят на многих станках.

Есть всего 2 способа — подземный и воздушный.

Наиболее часто встречающийся вид — это прокладка воздушной линии (ВЛ) от опоры линии электропередачи (ЛЭП) до самого дома.

ВНИМАНИЕ!

Все работы по подключению частного дома к ЛЭП может выполнять только специалист, работающий в организации, которая является собственником линии электропередачи.

Для начала следует определить расстояние между опорой и стеной дома, на которую будет производиться ввод. Если оно больше, чем 20 м, то придется ставить дополнительную опору где-нибудь посередине — между домом и столбом опоры. Причина вполне понятна: мало того что кабель может оборваться под собственной тяжестью, на него еще воздействуют ветер и осадки. Так что в этом случае стоит подстраховаться. Далее от опоры до стены дома протягивается трос, который будет поддерживать кабель и защищать его от провисания. Проводник крепится к тросу хомутами. Если кабель пролегает над проезжей частью, то его высота от земли должна быть не меньше 6 м, над пешеходными дорогами — не менее 3,5 м. Точка крепления линии к стене должна находиться на высоте не менее 2,75 м (рис. 11.5). Разумеется, кабель не должен проходить сквозь заросли кустов и кроны деревьев.

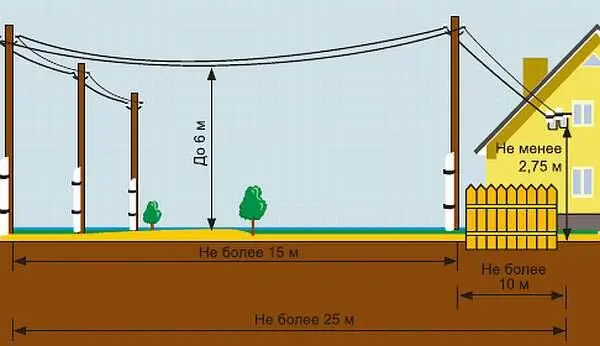

Рис. 11.5. Типовые размеры по прокладке воздушной линии от ЛЭП к дому

Как именно подключаются кабели к линиям на столбе, знать необязательно, поскольку этим займется электрик от организации, которая их обслуживает (рис. 11.6). Однако ввод энергии в дом надо организовать как можно тщательнее — это вопрос надежности электропитания дома и безопасности.

Рис. 11.6. Выполнить подключение к воздушной линии электропередачи имеет право только профессиональный электрик с необходимым уровнем доступа

В дом кабель можно вводить разными путями.

Ввод через стену
