Кабель, подходя к стене, не ныряет сразу в дом. Сначала он крепится к специальным изоляторам, которые присоединяются к стене при помощи крюка, который завинчивается в стену (если она деревянная), или специального крепежа для каменных стен. От изоляторов кабель подходит к стене, сквозь которую пропущена насквозь металлическая трубка диаметром, достаточным для свободного прохождения кабеля. Если труба будет изгибаться в стене, то желательно выбирать диаметр побольше, чтобы не возникло проблем с пропусканием кабеля через нее.

Когда используется кабель, то можно ограничиться одной металлической трубой. При применении специального провода СИП внутрь металлической трубы вставляется пластиковая, поскольку данный проводник не имеет внешней оболочки, а только изоляцию жилы. Для того чтобы закрыть отверстие трубы снаружи и внутри, на нее надеваются специальные манжеты-втулки. Промежуток между кабелем и внутренней поверхностью трубы можно заполнить минеральной ватой — она послужит дополнительным утеплителем и изолятором.

Когда кабель внутри дома, он заводится в домовой щиток и подключается к автоматам управления и защиты.

ПРИМЕЧАНИЕ

Чтобы дождь не попадал в трубу, через которую кабель входит в дом, ее конец можно немного выдвинуть из стены и загнуть вниз.

Ввод через крышу

Для этого используется специальная металлическая труба-стояк, которая служит одновременно и каналом для кабеля, и опорой для крепления изоляторов. Присоединить последние к такой стойке намного проще, чем к стене дома.

Можно воспользоваться крепежом для металла — саморезами или болтовыми зажимами. При этом кабель должен располагаться не ниже 2 м от поверхности крыши. Труба стояка присоединяется к проводу заземления. Для прокладки воздушной линии используется практически любой вид кабеля или провода, лишь бы его характеристики удовлетворяли условиям наружной проводки.

ПРИМЕЧАНИЕ

Раньше, до 1991 г., для прокладки воздушной линии использовали провода без изоляции марки «АС». Сейчас появился новый провод марки «СИП», который предназначен специально для воздушных линий. Его изоляция рассчитана на большие перепады температур и хорошо противостоит солнечной радиации. Кроме того, он нерастяжим, такой кабель можно прокладывать без поддерживающего троса.

СИП бывает 2 видов — двухжильный и четырехжильный. Наиболее распространенные разновидности — СИП 4Ч16/25 и СИП 2Ч16/25, где цифры обозначают количество жил и их сечение. К проводу СИП есть множество дополнительных аксессуаров, которые используются при соединении кабеля и его крепления, они очень удобны и не требуют больших усилий при монтаже.

Кроме того, у СИП есть приятный плюс — его невозможно сдать в приемку цветных металлов, поскольку при попытке обжига металл проводника сгорает вместе с изоляцией, оставляя лишь кучку пепла. Эта функция была разработана производителем провода после участившихся случаев хищения проводов с ЛЭП.

Подземный ввод

Такой способ считается самым надежным, поскольку кабель лежит в земле на безопасной глубине и не подвержен влиянию погодных и климатических условий (рис. 11.7). Однако подземный ввод более трудоемок, поскольку надо копать траншею глубиной не меньше 0,7 м от ЛЭП до дома.

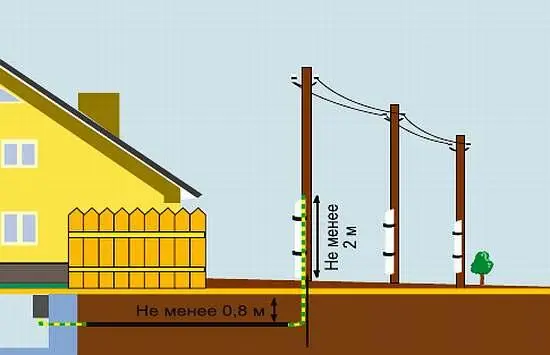

Рис. 11.7. Глубина траншеи должна быть не меньше 0,7–0,8 м; труба, защищающая кабель, поднимается на столб на высоту 1,8–2 м. Монтаж подземного подвода начинается с крепления трубы на опору и на стену дома. Г-образно изогнутые трубы поднимаются на опору и стену дома на высоту не менее 1,8 м и уходят в землю на глубину пролегания кабеля, где изгибаются и идут под землей (обычно это расстояние не превышает 50 см). В идеале лучше всего, когда труба защищает кабель на всем пути его прокладки, но это необязательно. Если нет трубы достаточного размера, то можно ограничиться защитой входа кабеля в землю и на открытом воздухе. Это самый простой и дешевый способ проводки под землей. Надо сразу сказать, что не всякий кабель годится для прокладки в грунте без защиты. На эту роль лучше всего подойдет бронированный ВББШв

Если вы решили воспользоваться ВВГ либо АВВГ или их модификациями, лучше защитить кабель на всем пути под землей. Для этого используются стальные или пластиковые трубы. Не надо сваривать их между собой, чтобы соединить, — это долго и дорого. Лучше всего подобрать диаметры труб так, чтобы они входили друг в друга, а границу стыков замотать тканью и пропитать смолой или битумом.

Кабель можно вводить в здание, не поднимая его на высоту 1,8 м на стену, а скрыто проложить его в стене прямо над фундаментом (рис. 11.8).

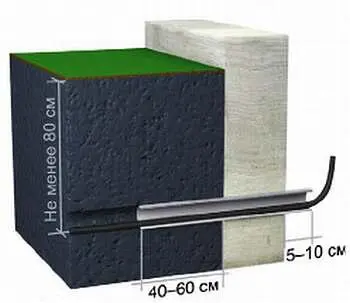

Рис. 11.8. Ввод кабеля в здание через фундамент

В этом случае в стене бурится отверстие немного ниже уровня земли. В такое отверстие вмуровываются асбесто-цементные трубы, через которые кабель заходит в дом. Если проводников несколько, то таких труб тоже должно быть несколько. Глубина траншеи зависит от мощности подаваемой энергии. Когда эта величина меньше 20 кВт, то можно ограничиться глубиной в 70 см, 35–45 кВт — не менее 1 м. Глубина в 1 м также обязательна, если кабель проходит через дорогу любого типа. Если кабель проложен в пластиковых трубах, то можно ограничиться 50 см.

ВНИМАНИЕ!

Нельзя заводить кабель под фундамент! Только через него или над фундаментом.

Различия при монтаже трехфазной и однофазной сетей при вводе невелики. Вместо 2 проводов (фазового и нолевого) от столба ведутся 4 (3 фазовых и 1 нолевой). Главное отличие заключается в оборудовании вводного устройства и домового щита.

Перед тем как электрик подсоединит ответвление на участок, необходимо оборудовать вводное устройство (ВУ) — шкаф, в котором будут находиться механизмы защиты и соединения входящих кабелей с отходящими. Обычно такой шкаф располагается либо на опоре, либо на стене дома. Очень хорошо, когда труба, по которой проходит кабель, входит прямо в шкаф.

В квартире роль такого входящего устройства играет ВРУ, установленное где-нибудь в укромном месте. Здесь же придется монтировать его самостоятельно (рис. 11.9).

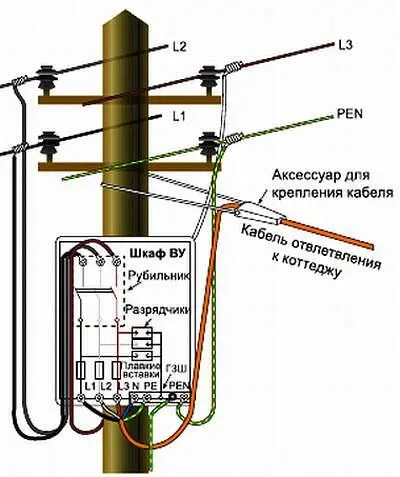

Рис. 11.9. Схема-рисунок входного устройства при трехфазной сети

Чтобы наглядно представить, зачем нужно такое устройство и что в нем должно находиться, опишем его на конкретном примере. На рисунке видно, что мы имеем дело с трехфазной сетью (см. рис. 11.9). Три проводника фазы подключаются ко входным контактам рубильника, который отрезает всю сеть разом, если возникнет такая необходимость. Существует множество видов таких рубильников, но внутри щита их может заменить 1 автоматический трехполюсный выключатель. Номинальное напряжение такого автомата должно рассчитываться из максимальной нагрузки, которая будет падать на сеть. Допустим, если выделяемая мощность 30 кВт, а сечение алюминиевых проводов 16 мм 2, то имеет смысл поставить автомат со значением 63 А, чтобы он отключался при скачках напряжения.
