Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

Рис. 10.7. Точка расщепления ноля в многоквартирном доме по системе TN-C-S

ВНИМАНИЕ!

Прежде чем подключаться к общему PEN-проводнику в этажном щитке, необходимо удостовериться, что он имеет одинаковое сечение на всей протяженности. Это сечение должно быть не меньше 10 мм 2, если проводник медный, и не меньше 16 мм 2, если он из алюминия.

Рабочий ноль, который ведет в квартиру, может перегореть. Причина заключается в том, что провод, который, как вы уверены, является заземляющим, в одночасье становится нолевым. Последствия могут быть самыми разно образными, но одинаково неприятными. На корпусе всех заземленных приборов появляется рабочий ноль. Следовательно, в результате любого изменения в работе приборов может появиться напряжение. Защитные устройства начнут отключать сеть. Соответственно, никакого заземления не будет, и можно очень долго искать место обрыва ноля, поскольку обнаружить его гораздо труднее, нежели обрыв фазы.

Еще хуже, если перегорит и заземляющий проводник, который стал нолевым. Чтобы этого не произошло, нужно ставить его сечением не меньше нолевого. После того как будет произведено расщепление ноля, необходимо установить систему выравнивания потенциалов.

ВНИМАНИЕ!

Рабочий нолевой и защитный проводники не должны соединяться на протяжении всей цепи за точкой расщепления, иначе сработает УЗО. На заземляющем проводе не ставится ни автомат, ни другое устройство, разрывающее цепь.

ПРИМЕЧАНИЕ

Правила устройства электроустановок — это нечто вроде библии для электриков, сокращенно называются ПУЭ.

Есть еще один вариант сделать заземление в квартире, не идя против ПУЭ. Для этого нужно выполнить разводку по квартире трехжильным кабелем, не подсоединяя третью жилу ни на одном конце (рис. 10.8). Она должна свободно болтаться и в квартирном щитке, и в электрических точках, спокойно ожидая, пока весь дом не перейдет на систему TN-C-S.

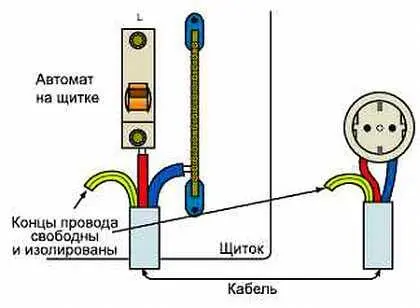

Рис. 10.8. До того как заземляющая шина будет установлена на квартирном щитке, провод заземления не подсоединяется ни к каким устройствам

Когда это событие случится, то останется лишь подсоединить заземляющий проводник к соответствующей шине в квартирном щитке. Затем нужно присоединить контакты розеток и светильников к третьему проводу.

Кроме вышеперечисленных есть еще несколько способов, как быстро сделать заземление в квартире. Это действительно очень быстрые методы монтажа и все как один неправильные. Мало того, зачастую весьма опасные.

1. Способ очень простой — при помощи проводка соединить рабочий ноль и заземляющий контакт прямо в розетке. Теперь, если нолевой провод перегорит в любой точке цепи квартиры, на корпусе прибора, «заземленного» через такую розетку, окажется 220 В. Перегорание ноля — случай нередкий, но многие электрики вполне могут сознательно махнуть на это рукой. Еще один вариант, когда в любом месте чинится проводка и фаза с нолем меняются местами. В розетке вполне можно так сделать — прибор не ощутит разницы. Прибор-то не ощутит, а вот перемычка, которая соединяла ноль с заземлением, теперь будет соединять фазу с корпусом прибора. Подключив к переделанной розетке прибор, не стоит удивляться, что он начнет бить током. Последствия вполне понятны.

2. Создать заземление при помощи водопроводных и отопительных труб. Идея сама по себе неплохая, поскольку эти трубы имеют большую площадь и соприкасаются во многих местах с землей, воды в них тоже предостаточно. Это в идеале. Представьте ситуацию в многоквартирном доме, когда соседи сверху и снизу поменяли металлические трубы на пластиковые. Контакт с землей оказался разорван, поскольку любой пластик — диэлектрик. Теперь это не заземление, а конденсатор для электроэнергии, который к тому же может подпитываться блуждающими токами из никому не известной утечки в коридоре под штукатуркой. Случались совершенно парадоксальные случаи, когда по газовой трубе «гулял» ток в 5–6 А, что равносильно самоубийству. Все из-за того, что кто-то задел кабелем трубу при прокладке. Еще один случай, когда проведено заземление с расщеплением ноля на лестничной площадке. Соответствующий провод отгорел, и теперь на проводе заземления и на батарее тоже реальный ноль. Теперь представьте, что будет, если коснуться одной рукой батареи отопления, а второй — неисправного холодильника. Поражение током, что же еще. Лучше не испытывать судьбу и отказаться от идеи быстро проложить заземление таким путем. Так можно сделать в частном доме, где все подконтрольно одному хозяину, а не в стоквартирном здании, где неизвестно, что сделал за стеной электрик-самоучка.

ВНИМАНИЕ!

Провода заземления никогда не подсоединяются к газовым трубам. Это категорически запрещено. 90 % случаев взрыва бытового газа происходит из-за неисправной или неправильно проложенной электропроводки.

Что делать, если скрытая проводка в квартире двухжильная, а в дом провели систему TN-C-S? Это наиболее часто возникающая проблема. ЖЭК сделал свое дело — общий контур заземления проложен и в квартиру введен питающий кабель с 3 жилами. Ответ простой: придется менять всю проводку, кроме проводов освещения, на трехжильный провод или кабель. Это один вариант, наиболее трудоемкий, затратный и долгий. Если проводка старая, то проведение заземления — удобный вариант, чтобы провести новую.

Другой вариант, если жалко проделанного ремонта и нет желания начинать все снова, — установить или модернизировать квартирный щиток, чтобы смонтированные автоматы защиты реагировали на любую неисправность в сети. Конечно, придется при этом занулить все приборы.

ВНИМАНИЕ!

При занулении приборов обязательна установка автоматов защиты. Иначе при обрыве ноля на корпусах возникнет фазовое напряжение. Автомат в момент возникновения такой ситуации отключит сеть.

Можно проложить дополнительный проводник как проводку открытого типа в кабель-канале поверх основной. Кабель-канал при этом будет тонким, 10 х 15 мм, поскольку заземляющий проводник должен иметь сечение 1,5–2 мм 2(лучше всего воспользоваться проводом ПВ-3).

Уравнивание потенциалов — это параллельное соединение всех металлоконструкций в заземляющей шине, а затем — и в щитке. Идея простая: не создать разность потенциалов в пределах досягаемости человека. Наверняка вы видели, как птицы сидят на проводах, хотя мощность тока может доходить до 25 кВт. Все просто — рядом с птицей и в контакте с ней нет другого потенциала. Сопротивление у птицы большое, а расстояние между лапками маленькое. Ток просто не пойдет этим путем, поскольку есть более удобный — проводник. Однако стоит только подключить птицу к другому проводнику с потенциалом меньше или больше того, на котором она сидит, от нее даже перьев не останется.
