Следующие на очереди — УЗО. После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. Поскольку автомат, стоящий в цепи перед данным устройством, рассчитан на номинальную силу тока 40 А, то и УЗО ставится с таким же показателем. Порог срабатывания у всех таких 3 устройств — 30 мА, что, в принципе, нормально. Однако УЗО, которое отвечает за ванную, лучше поставить с порогом 10 мА. Не стоит устанавливать одно такое устройство на подключение духового шкафа и стиральной машины с водонагревателем на кухне. Лучше разбить эти приборы на разные УЗО.

Средняя DIN-рейка занята, теперь нужно переходить на нижнюю.

Вся нижняя планка занята однополюсными ВА. Их всего 9, так что места хватит с избытком. Каждый из этих автоматов отвечает за определенную часть цепи. Например, первый и второй слева стоят на 2 группы розеток в кухне. Это правильно, поскольку кухня — самый мощный потребитель, в ней располагается масса электроприборов.

Еще 2 автомата контролируют силовую нагрузку в ванной комнате, так как в ней располагается серьезное силовое оборудование: водонагреватель и стиральная машина. Эти приборы подключены не через розетки, которых в ванной должно быть меньше, а через распределительные коробки и клеммы.

Последние 2 автомата в ряду по 10 А установлены на освещение, которое разбито на 2 зоны: жилые комнаты и прочие помещения — ванная, кухня, коридор и туалет.

На следующей схеме показано, что на входе стоит двухполюсный автомат (рис. 9.14). Затем квартирная сеть разбивается на 2 основные зоны: освещения и силовую. УЗО и автоматом перед ним защищается силовая зона, дополнительно разбивается на 3 части и УЗО не контролируется зона освещения.

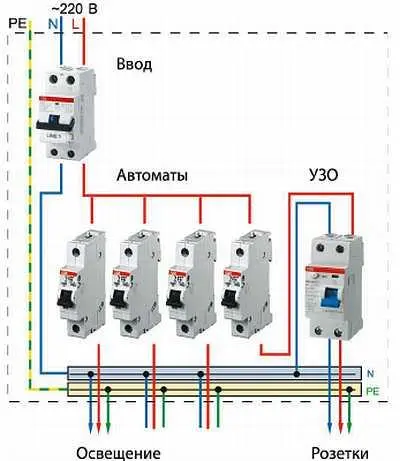

Рис. 9.14. Простая схема квартирного щитка, внизу изображены 2 шины: синим цветом обозначена нолевая (N), желтым — заземления (PE)

После того как автоматы и прочие устройства становятся на свои места, необходимо соединить их между собой и сетью (рис. 9.15). Такое соединение происходит только при отключенном входящем кабеле.

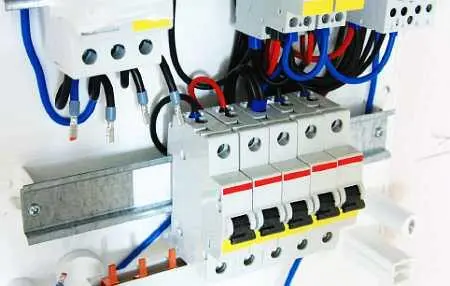

Рис. 9.15. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов

Начинать следует с того, что внутри щита устанавливаются 2 шины на специальные подставки, которые должны использоваться обязательно. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки.

Эти шины служат для соединения вместе нолевых и заземляющих проводников, поскольку вся аппаратура после УЗО соединяется вместе только фазовыми проводниками. Шины должны стоять свободно, чтобы было место для подходящих проводов (см. рис. 4.76).

Подбирать шину необходимо по количеству проводов, подходящих к ней. В данном случае лучше выбрать шину с 14 отверстиями, чтобы иметь 2 про запас.

Соединять устройства между собой лучше всего при помощи однопроволочных жил, поскольку они хорошо фиксируются на месте и не требуют установки на оголенную часть специальных наконечников. Для соединения полюсов автоматов между собой можно использовать специальную однополюсную шину-гребенку; если такой нет, то просто скрутить провода (рис. 9.16).

Рис. 9.16. Контакты автоматических выключателей соединены однофазной шиной-гребенкой

Выполнить соединение электроустройств несложно, если внимательно читать схему и не торопиться с подключением (рис. 9.17 и 9.18).

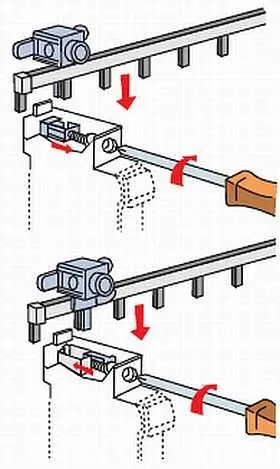

Рис. 9.17. Полюса автоматов соединяются при помощи специальной гребенки, рассчитанной на однофазную сеть

Рис. 9.18. Виды гребенок

Следует обратить внимание, что 2 крайних справа провода на схеме (см. рис. 9.9), ответственных за освещение, не имеют заземляющих проводов. Если нет люминесцентных светильников с заземляющим контактом, это нормально. Когда есть, на освещение придется ставить трехжильный провод и подключать заземляющий проводник к общей шине заземления (рис. 9.19).

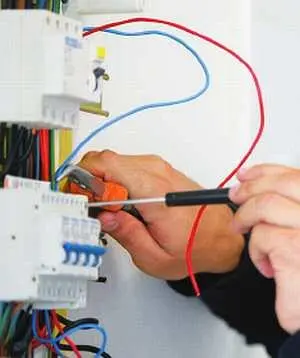

Рис. 9.19. Присоединение нолевого провода к контакту четырехполюсного автомата

После того как аппаратура соединена между собой, подключаются входящий кабель и отходящие к зонам питания провода. Последний шаг: подписать каждый автомат — к чему именно он относится. Для этого есть специальные окошечки. Если таковых нет, то надписи делаются на пластиковой крышке щитка, которой накрывается внутренняя часть короба. Завершающий штрих — включение квартирного щитка. После этого надо проверить питание на всех проводах при помощи индикатора.

Теперь приведем несколько рекомендаций по сборке квартирного щитка.

 Всегда нужно приобретать щит немного большего размера на несколько групп. Если возникнет надобность поставить дополнительное оборудование, то не придется его менять.

 Не стоит объединять под одним УЗО несколько разных по назначению электроприборов, а то получится так, что в ванной пробьет фен, а в гостиной выключится компьютер. Лучше разделить зоны территориально: ванная с туалетом, жилые комнаты отдельно, кухня.

 УЗО лучше ставить после автомата по схеме, и оно должно быть на шаг выше по значению номинального тока. Например, пара ВА/УЗО должна быть такой — 16 А/25 А. Ведь УЗО не реагирует на короткое замыкание. Это должен делать автомат, поэтому лучше подобрать номинал УЗО больше, чтобы оно не перегорело. Можно поставить и равные значения, большой ошибки не будет.

 Если УЗО защищает несколько автоматов кряду и стоит перед автоматами по схеме — это нарушение. При этом перед УЗО обычно находится вводный автомат защиты (а может, и не один). Это запрещено, точнее, не по правилам энергонадзора.

По мнению данной организации, на входящем кабеле должен стоять автомат ВА, затем — счетчик и лишь потом — УЗО. Перед счетчиком можно поставить дифавтомат.

 Оптимальным решением было бы ставить УЗО на каждую зону после автомата. Однако, взглянув на цены, приходится объединять несколько автоматов под одним УЗО.

 Не стоит ставить УЗО и дифавтоматы на розетки, к которым будет подключен компьютер. Этот хитрый прибор может вызывать ложное срабатывание устройств, особенно если не рассчитать порог срабатывания.
